此案是位於台中的陳宅，因住戶有雪茄的雅致，希望家中也有空間享受。
而住宅環境方面，雖然社區有公園規劃，仍希望過濾空氣。
設計需求
圖面中的玄關與廚房中間，即是室內雪茄室，需求是在使用時不想影響家人，不想有味道逸散到其他空間，廚房亦然，要讓油煙確實清除，希望室內空氣清新健康。
將空間分類
了解客戶需求後，讓嘉定從三個面向來剖析空間：使用度、功能性、汙染源
空間的使用度：人數多寡、流動量多寡、使用高峰多寡、有無寵物
空間的功能性：室內的事件發生有哪些、生活功能、辦公功能、遊玩功能
空間的汙染源：物品（帶入空間）、用品（空間中使用）、存物（長期擺放於空間）、殘留物（例如油煙、CO2……等）
客廳： 使用度高、功能性高、汙染源低（人數最多）
廚房： 使用度低、功能性高、汙染源高（油煙）
雪茄室：使用度低、功能性低、汙染源高（異味）
臥室： 使用度高、功能性低、汙染源高（睡眠中產生的CO2、空間使用時間最多）

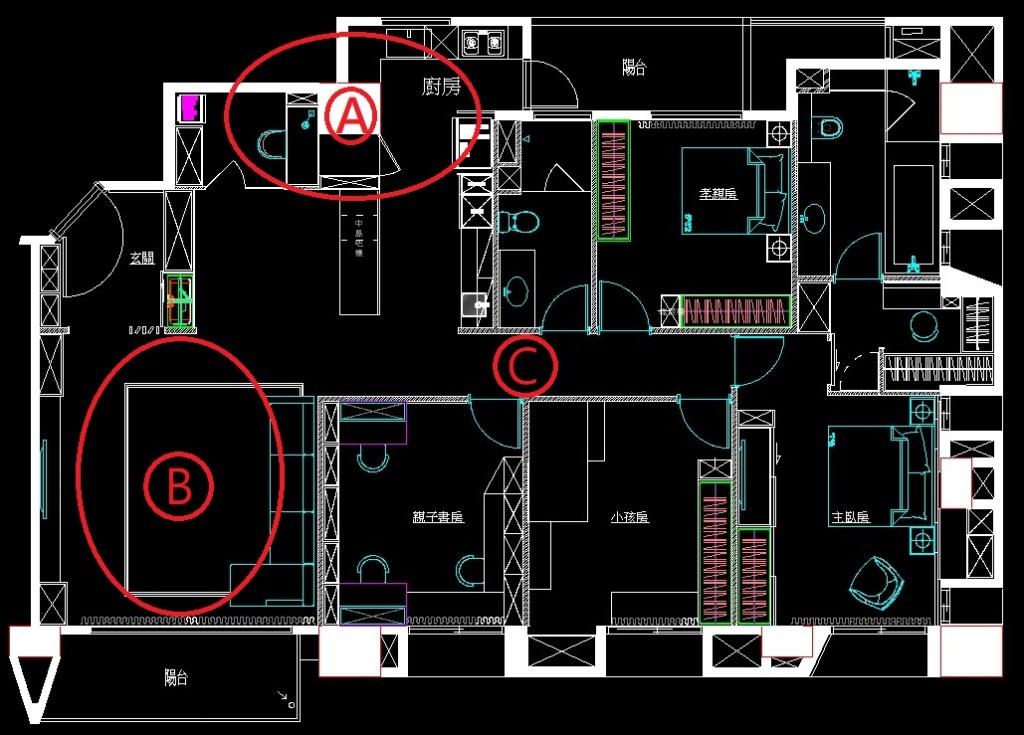

可由上方的分類判斷出此空間最大的汙染源，是位於廚房到玄關的Ａ區，
再來看到Ｂ與Ｃ區的空間，時常會有人員進出或久待，需要新鮮空氣，
因此嘉定設計的空氣流動，由Ｂ區進氣，然後室內空氣將往Ａ以及Ｃ區移動，
此設計除了將Ａ的區汙染排除室內，Ｃ區臥室的ＣＯ２也能順勢降低。

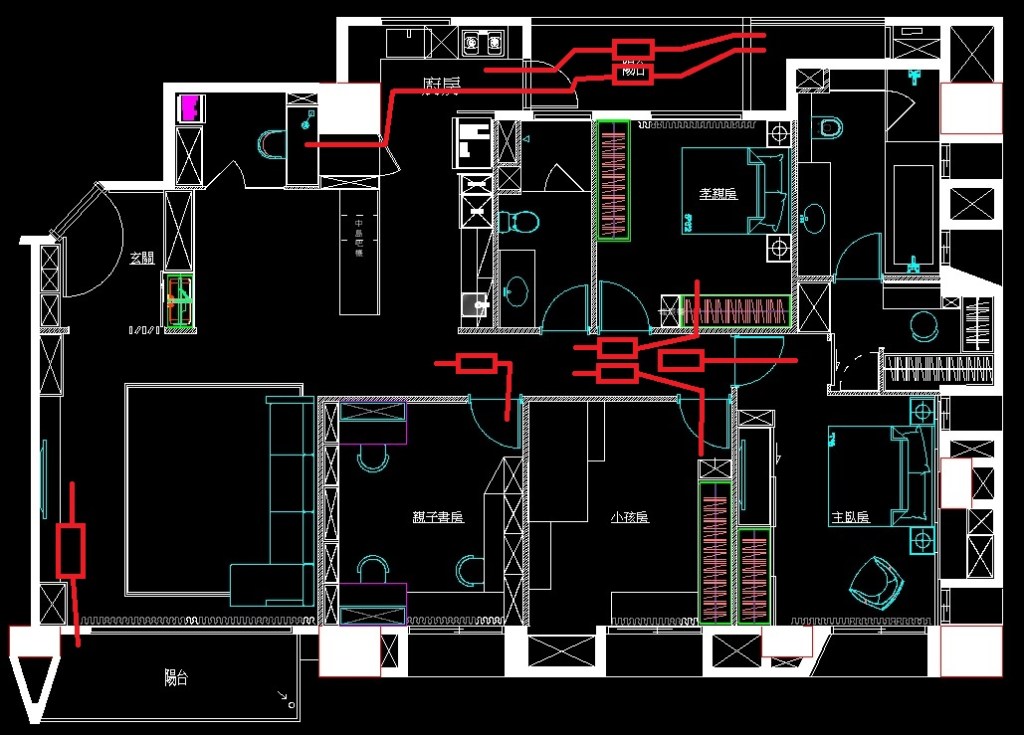

依照上方各式分析，完成下圖。
如何設計安裝
室內的汙染源，在於Ａ區的兩個空間：廚房、雪茄室。

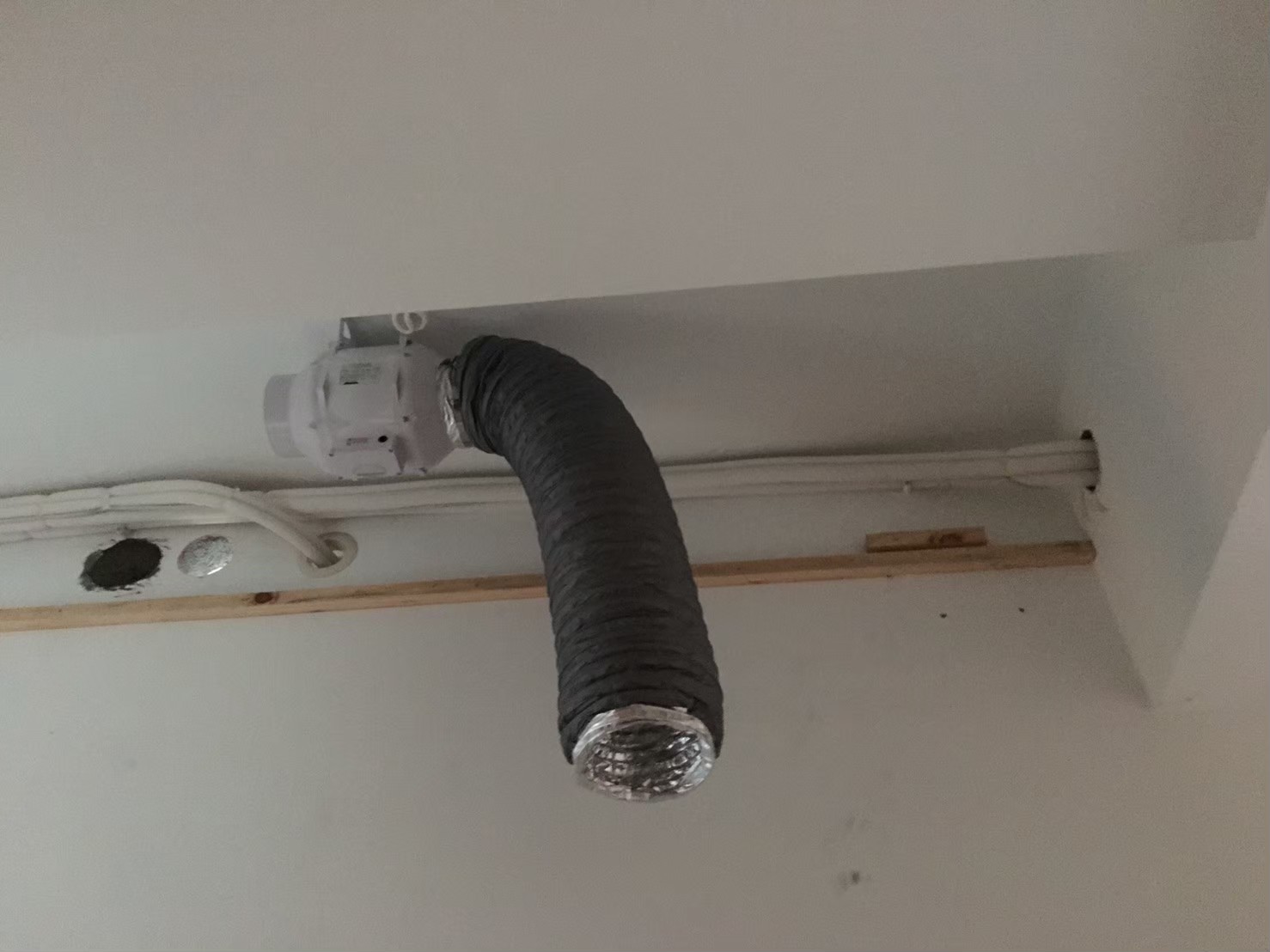

因此在排氣方面，嘉定選擇兩台６吋的負壓風機，讓此處空間的室內空氣能盡快的排出，避免讓室內殘留異味或降低室內空氣品質。
而在空間利用部分，與設計師及現場討論之後，再以最小風損去設計安裝，
除了將污染排出室內，負壓空間也會帶動空氣向此流動，並降低室內異味殘留的機會

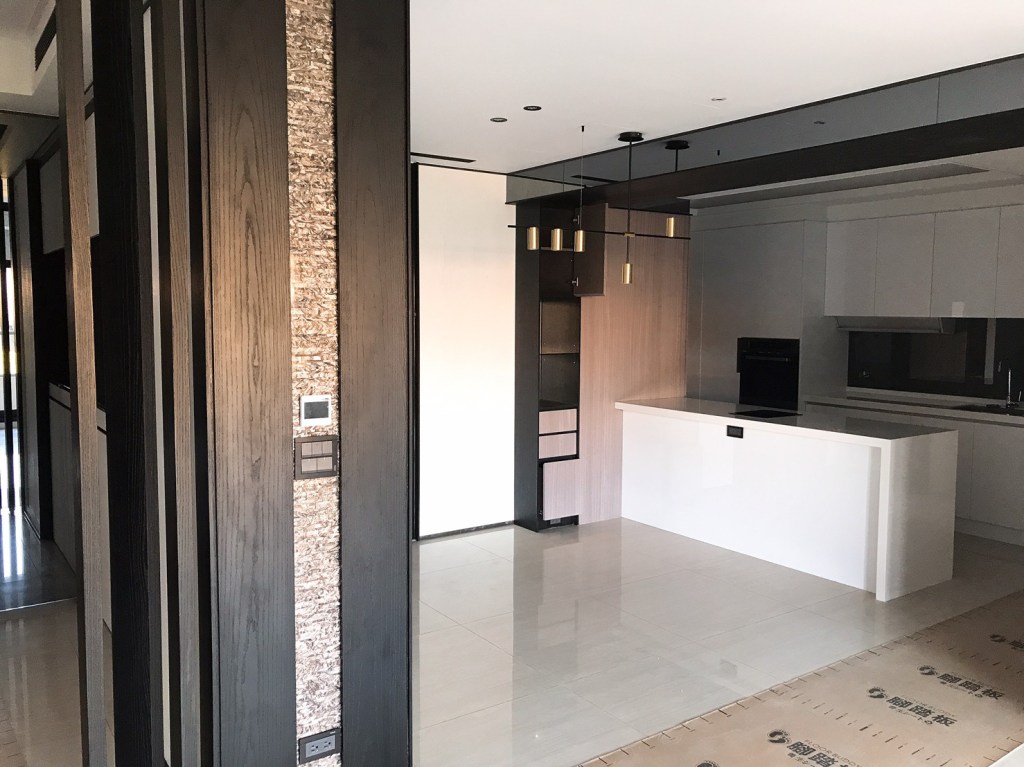

客廳設計
而相對的使用度較高的空間，例如客廳，將之設計成正壓空間，其中最重要的效果，藉由正壓的特性讓二氧化碳含量下降，因此使用人數較多、使用時間較長的空間，既需要設計成正壓空間。

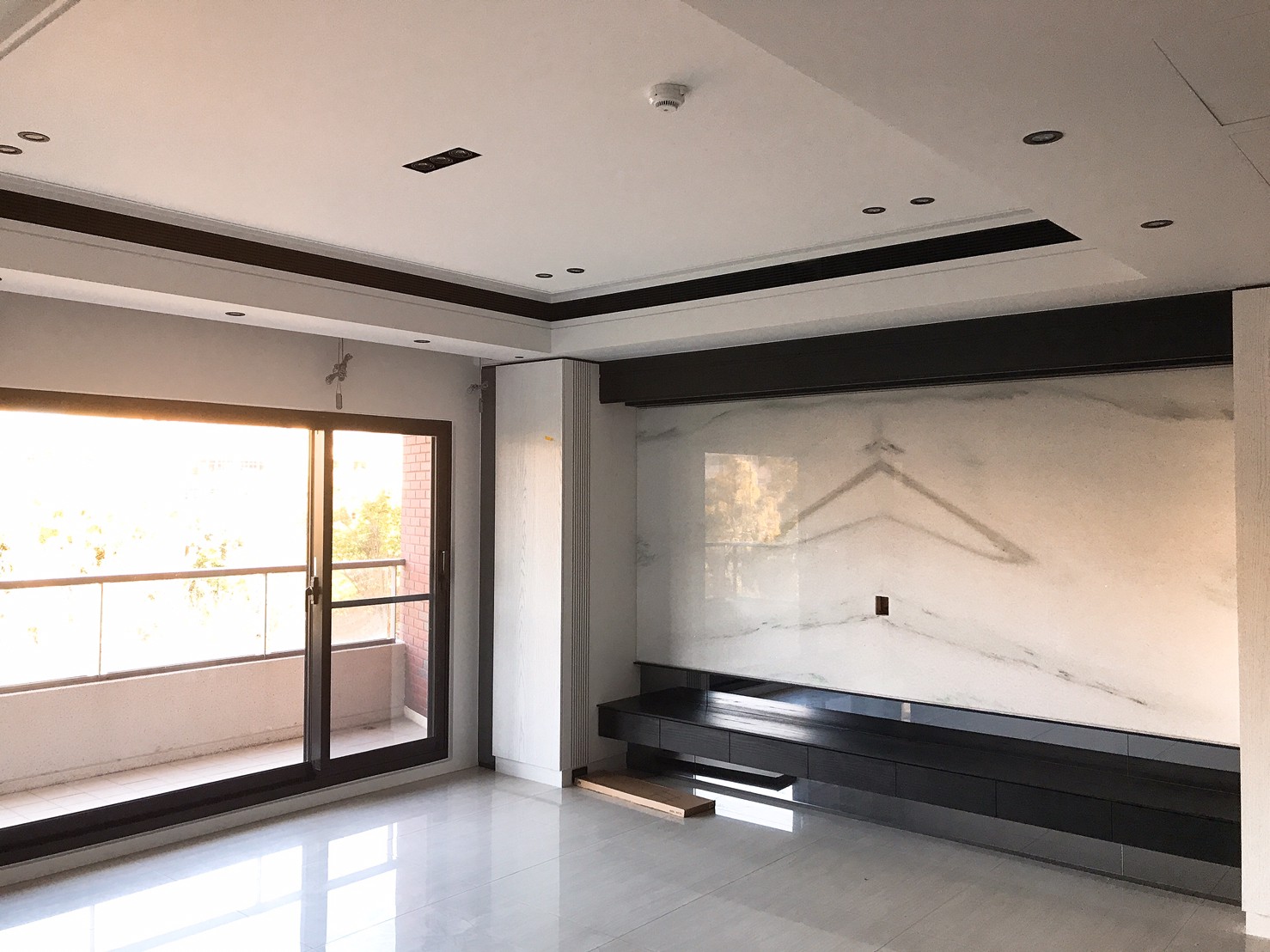

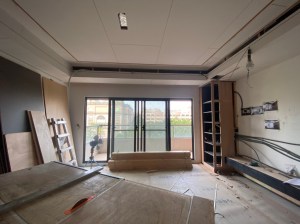

此案的客廳裝潢採挑高設計，因此帶來正壓的清淨風機風口與空調格柵口共用，並且與冷氣空調機確保距離，不會造成空氣的短循環

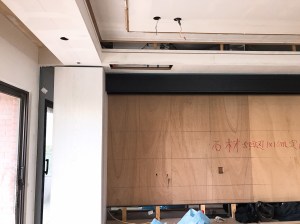

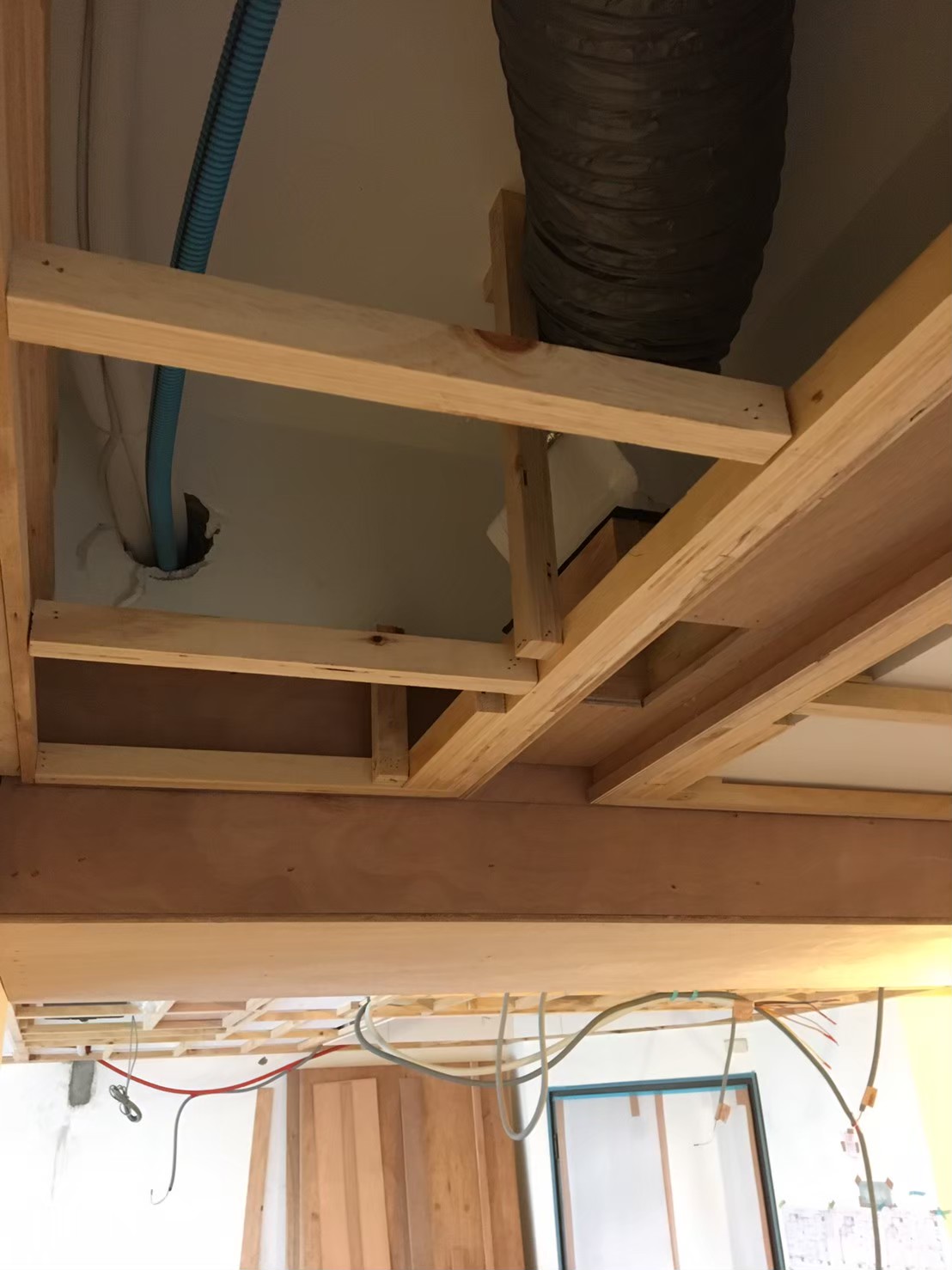

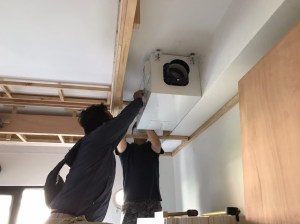

位置方面，與設計師商討許久，再與裝潢木工配合，決定藏於樑柱旁，不影響天花板高度為主，而吊隱式的清淨機即使不展示外觀，也能完美發揮功用。

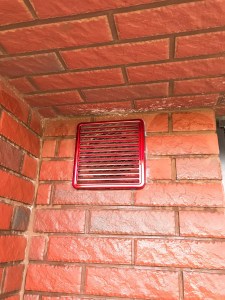

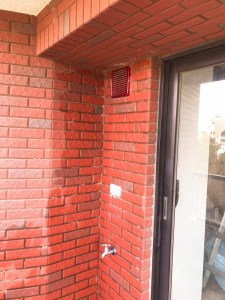

另外在對外孔洞方面，在風口的選擇上，盡力配合外觀。

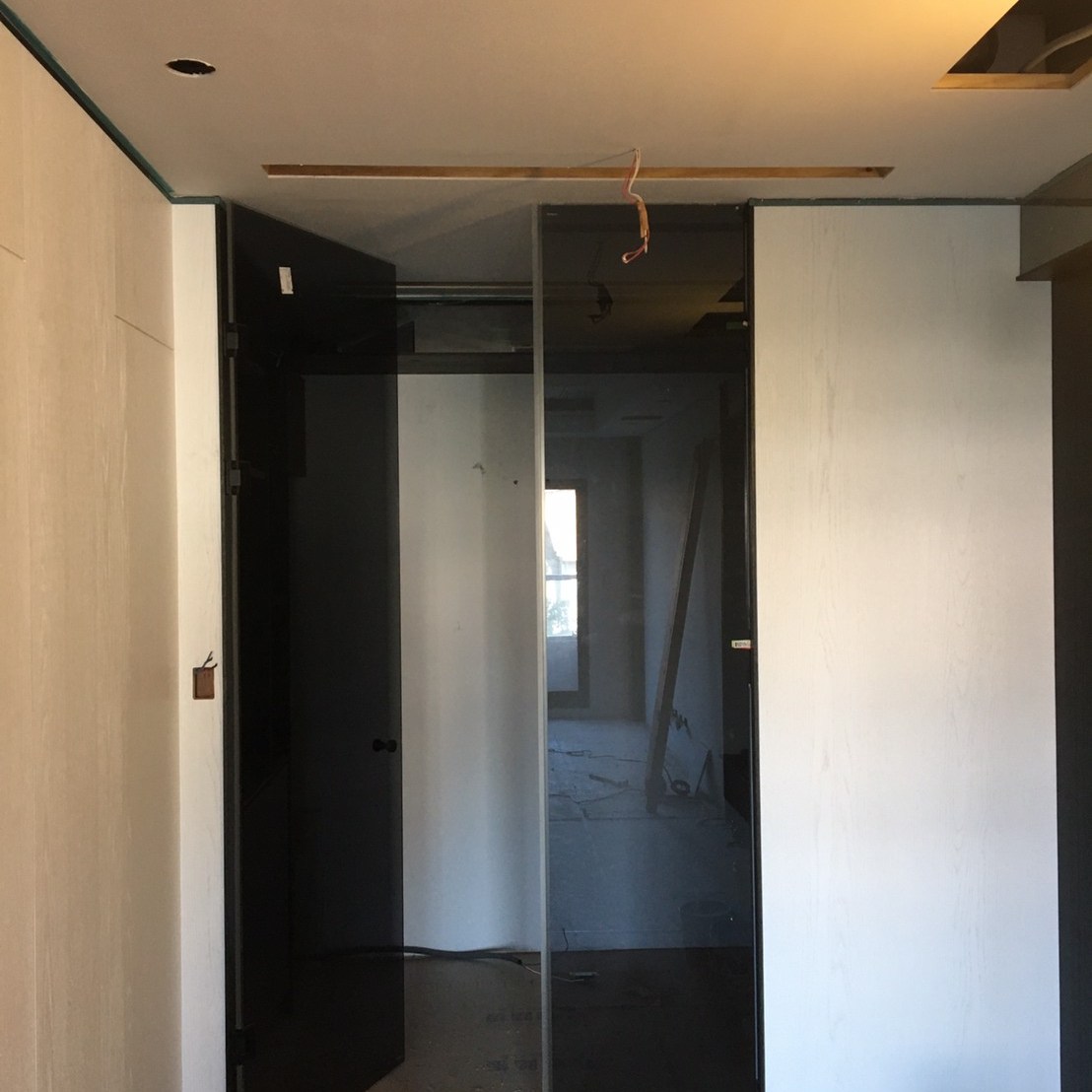

雪茄室設計
與一般住家不同，此案想在住宅中，設置一個享受雪茄的空間，
正巧在空間放置上，雪茄室位於廚房旁邊，兩者都是需要負壓的空間，

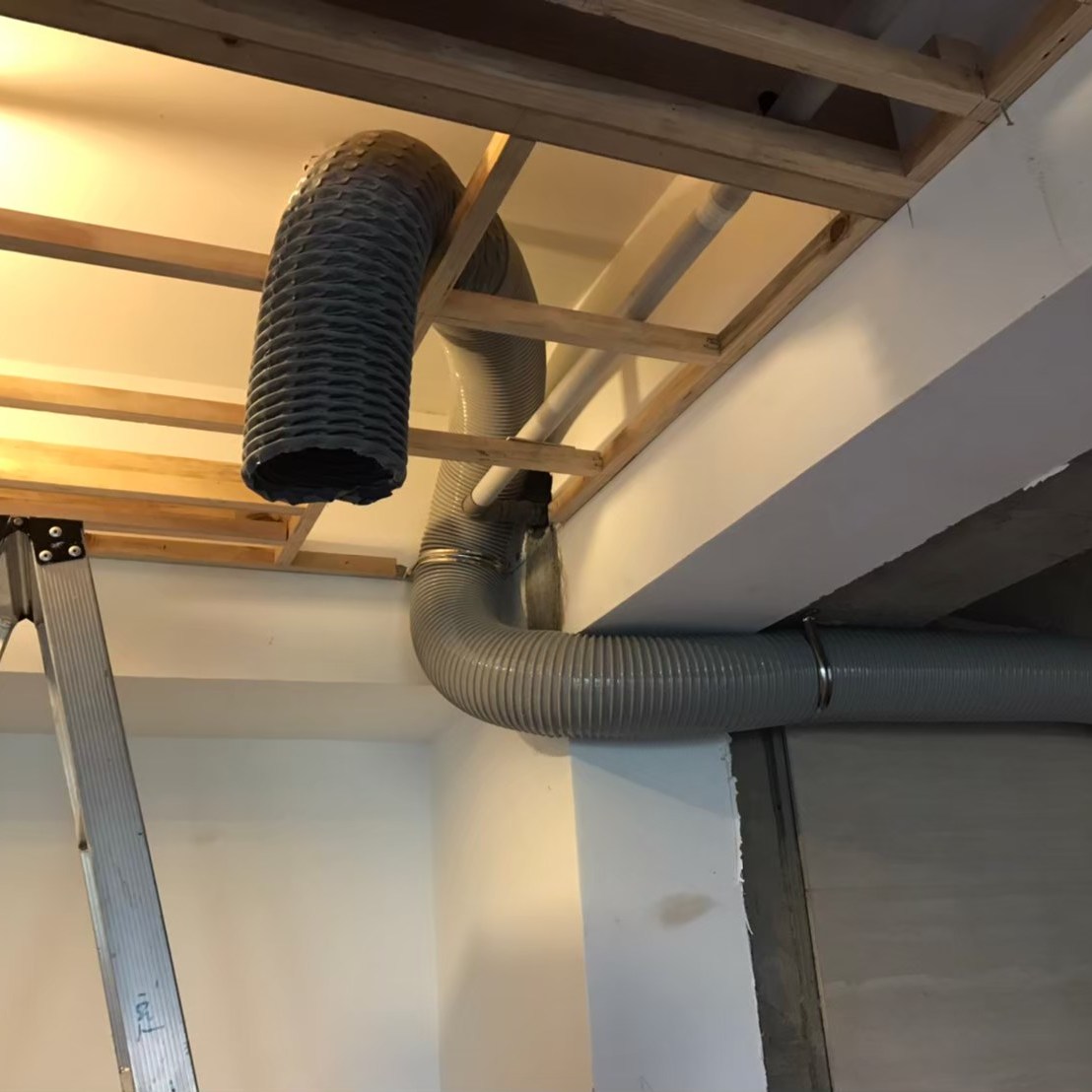

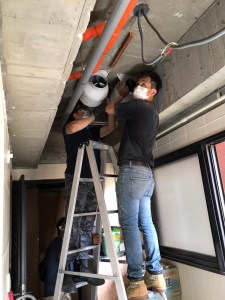

因此管路不必橫跨天花板，但遇到結構樑的關係，

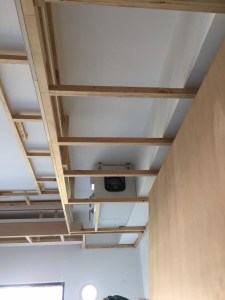

安全第一的考量，只能跟著樑柱，利用裝潢包起來。
在管徑的選擇，嘉定採用６吋大小來處理這個小空間，
除了確保異味不逸散，也是因為管路經過了許多彎折，
難免會有風損產生，因此是用較大的風量來完成。
展示測試影片
而負壓空間還有一大好處，
濕氣的降低會更為容易，
通風換氣能確實的降低室內汙染、提升室內空氣品質。

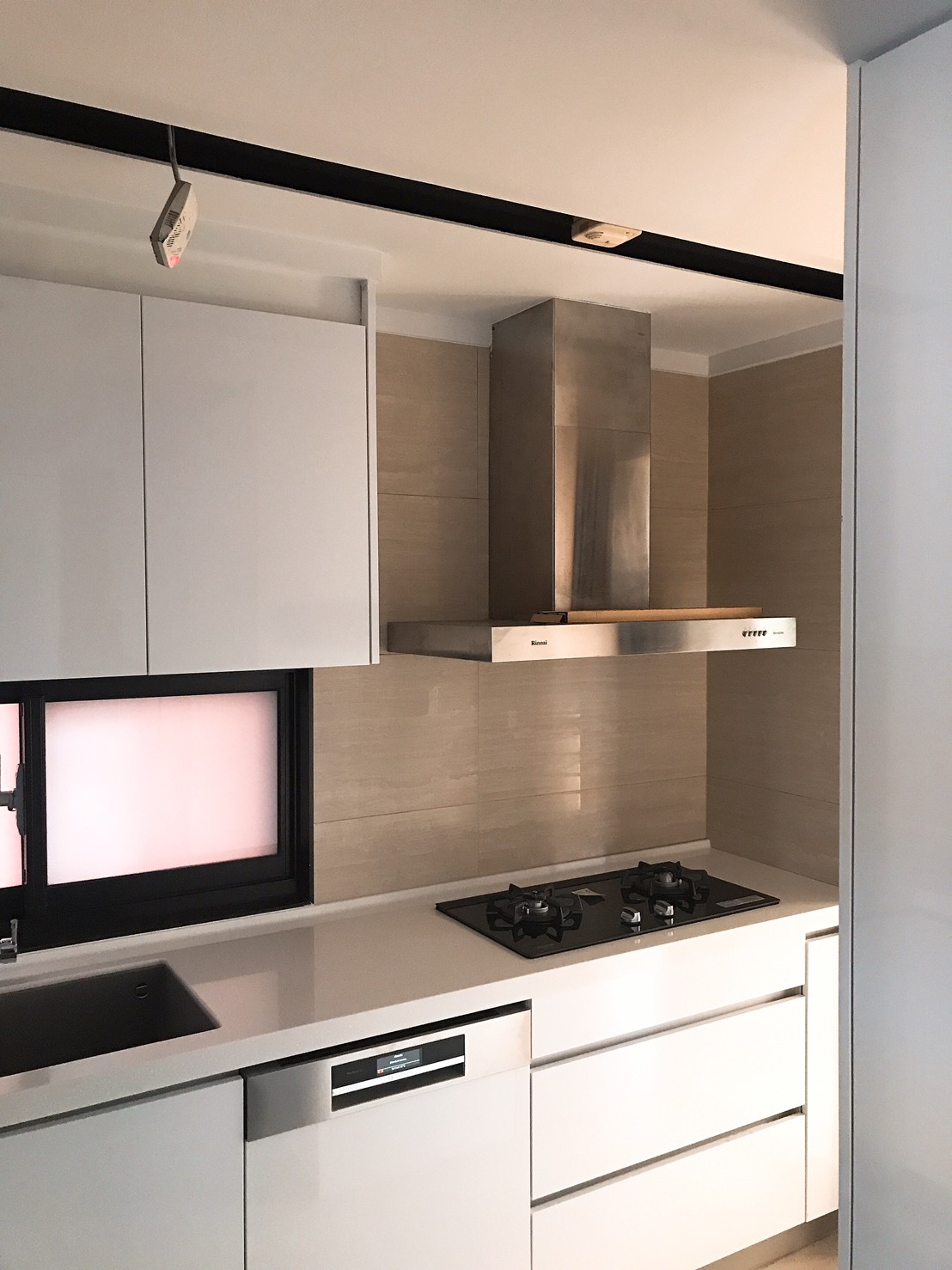

廚房設計
在室內空間中，最需要排氣通風的地方
油煙的危害不容小覷，它的pm2.5數值甚至能超越戶外，此案中嘉定採用６吋風管，並且在管路上用最小風損的管路走向

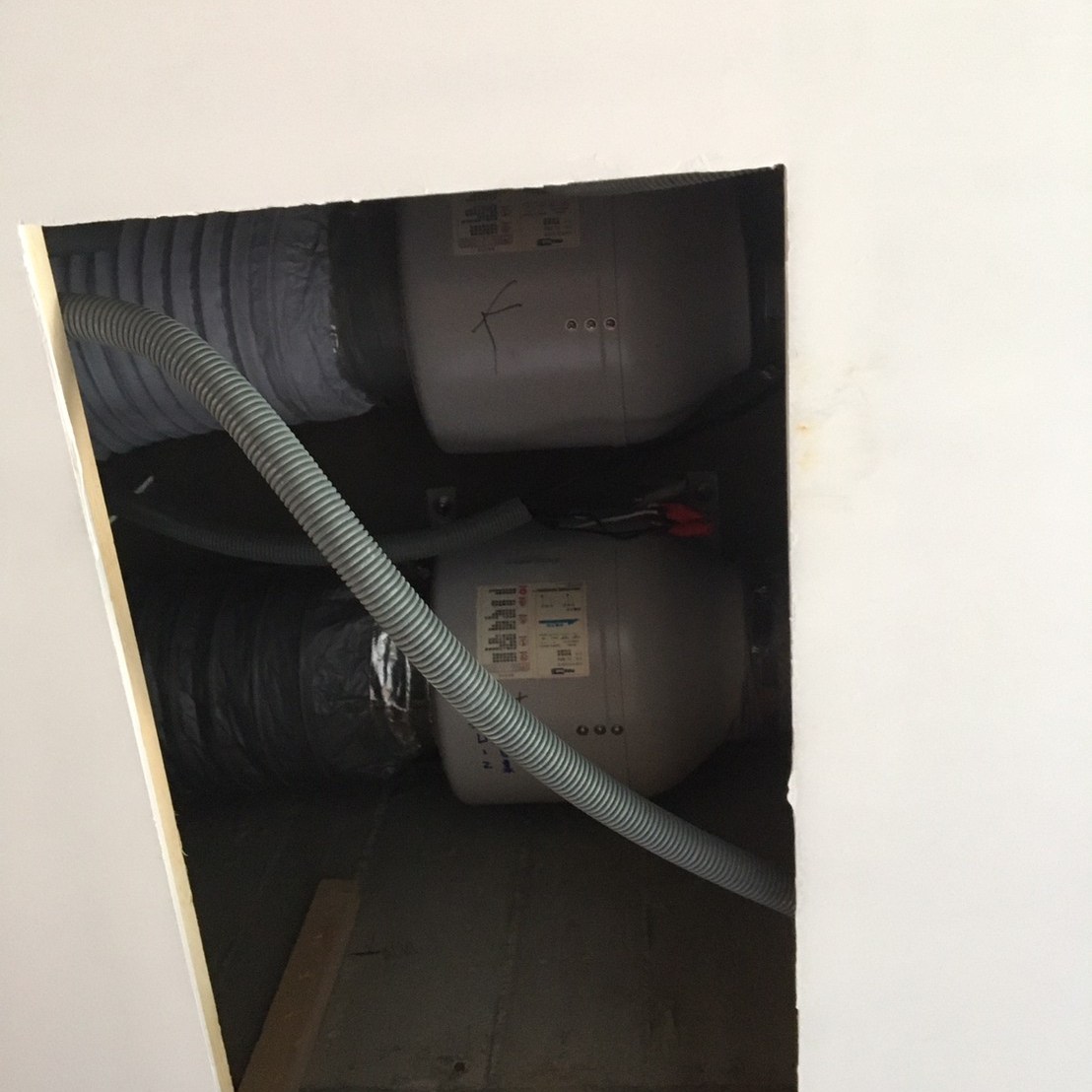

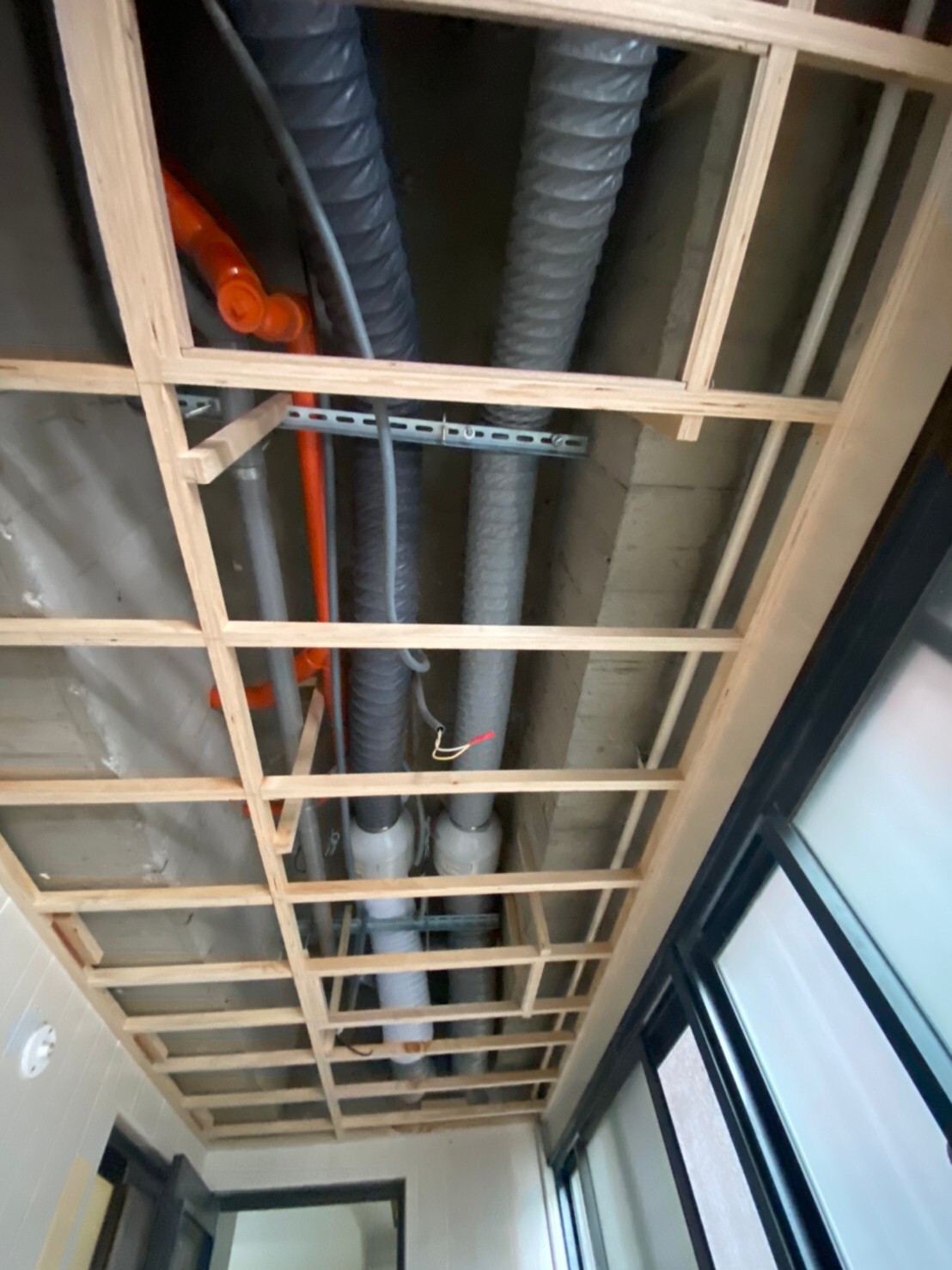

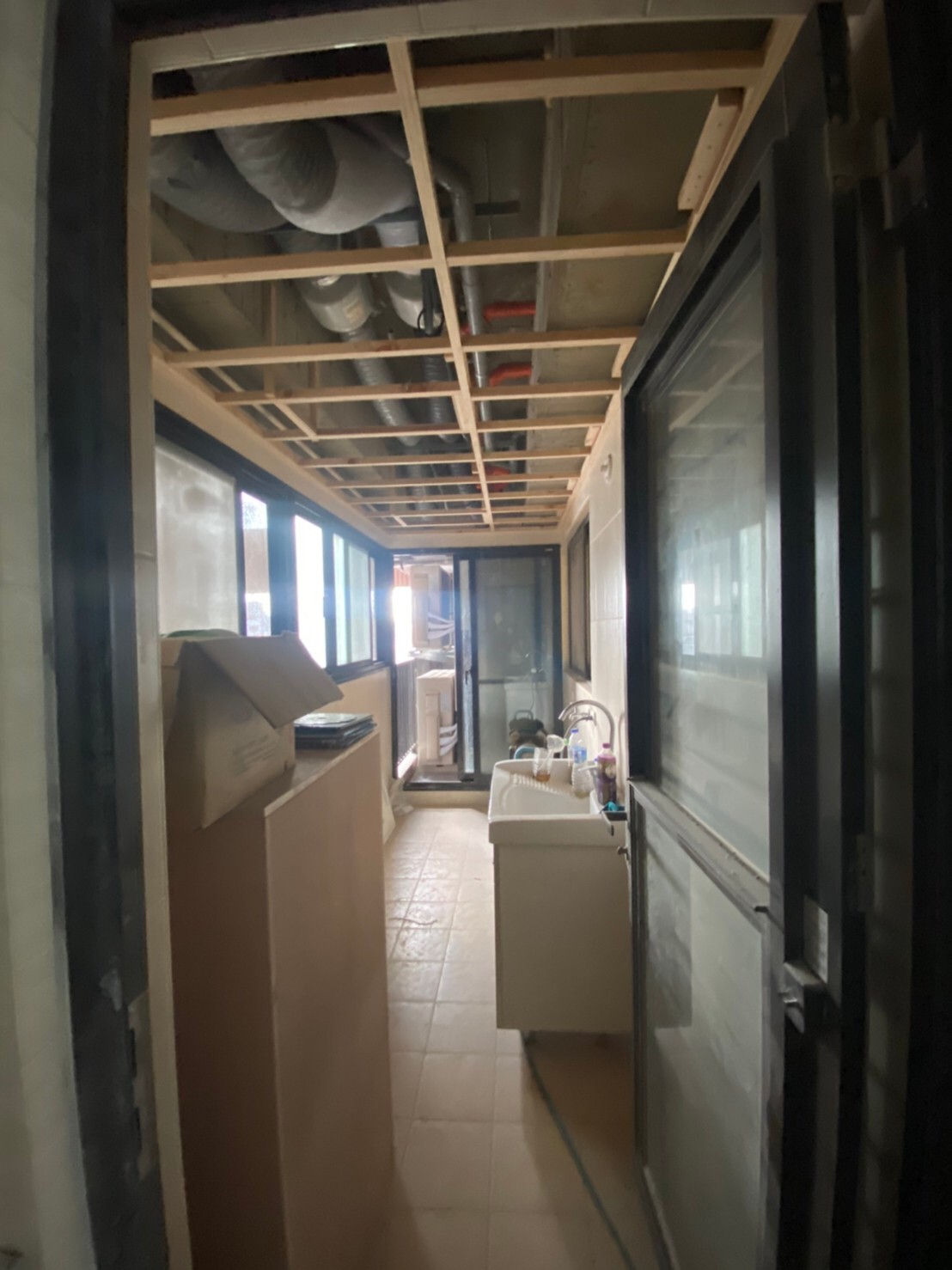

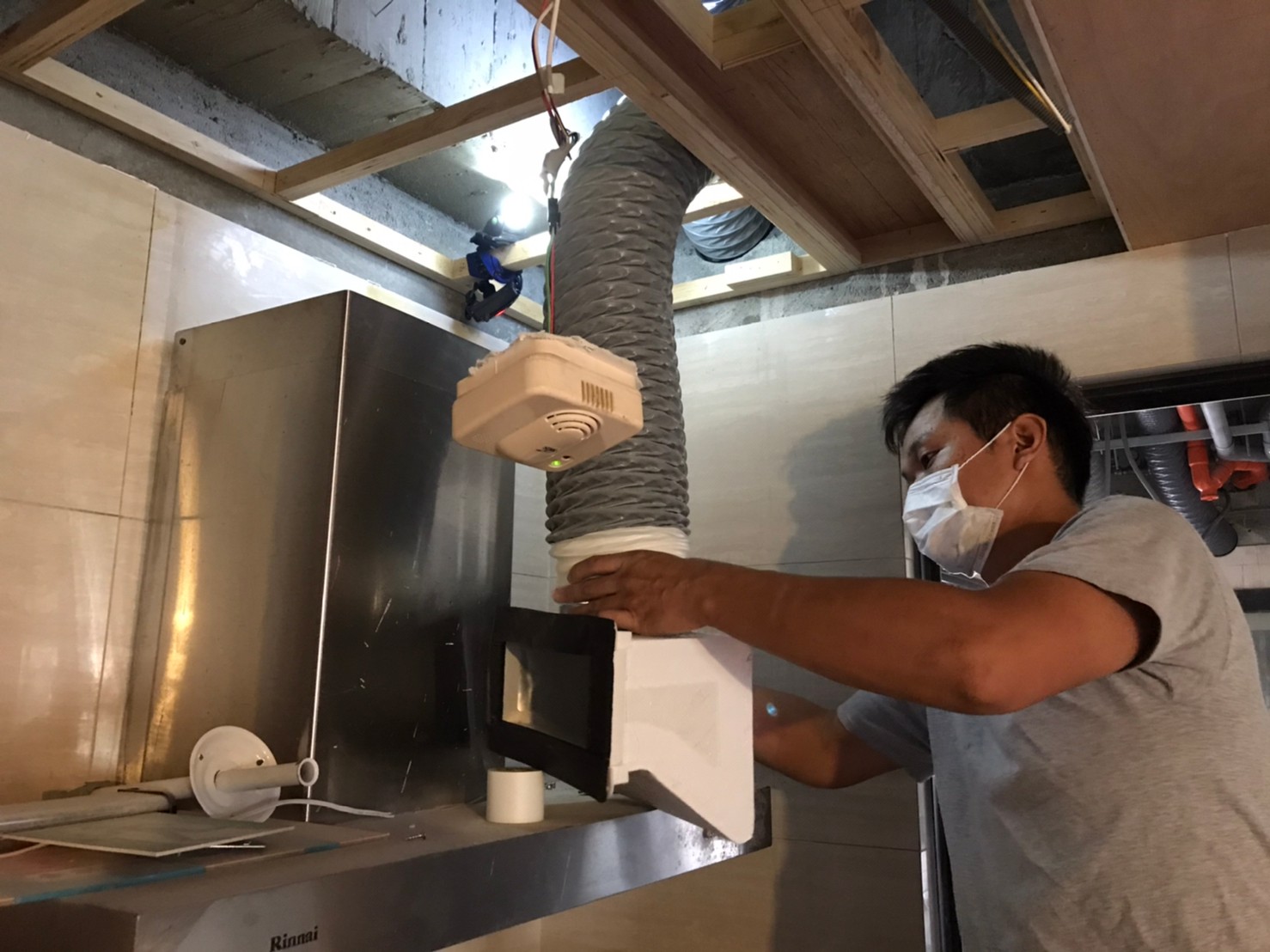

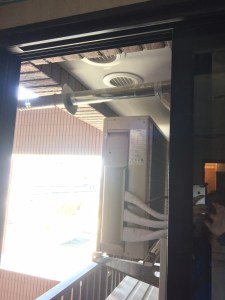

廚房吸風口結合裝飾格柵（工作陽台上的風機，一台雪茄、一台廚房）

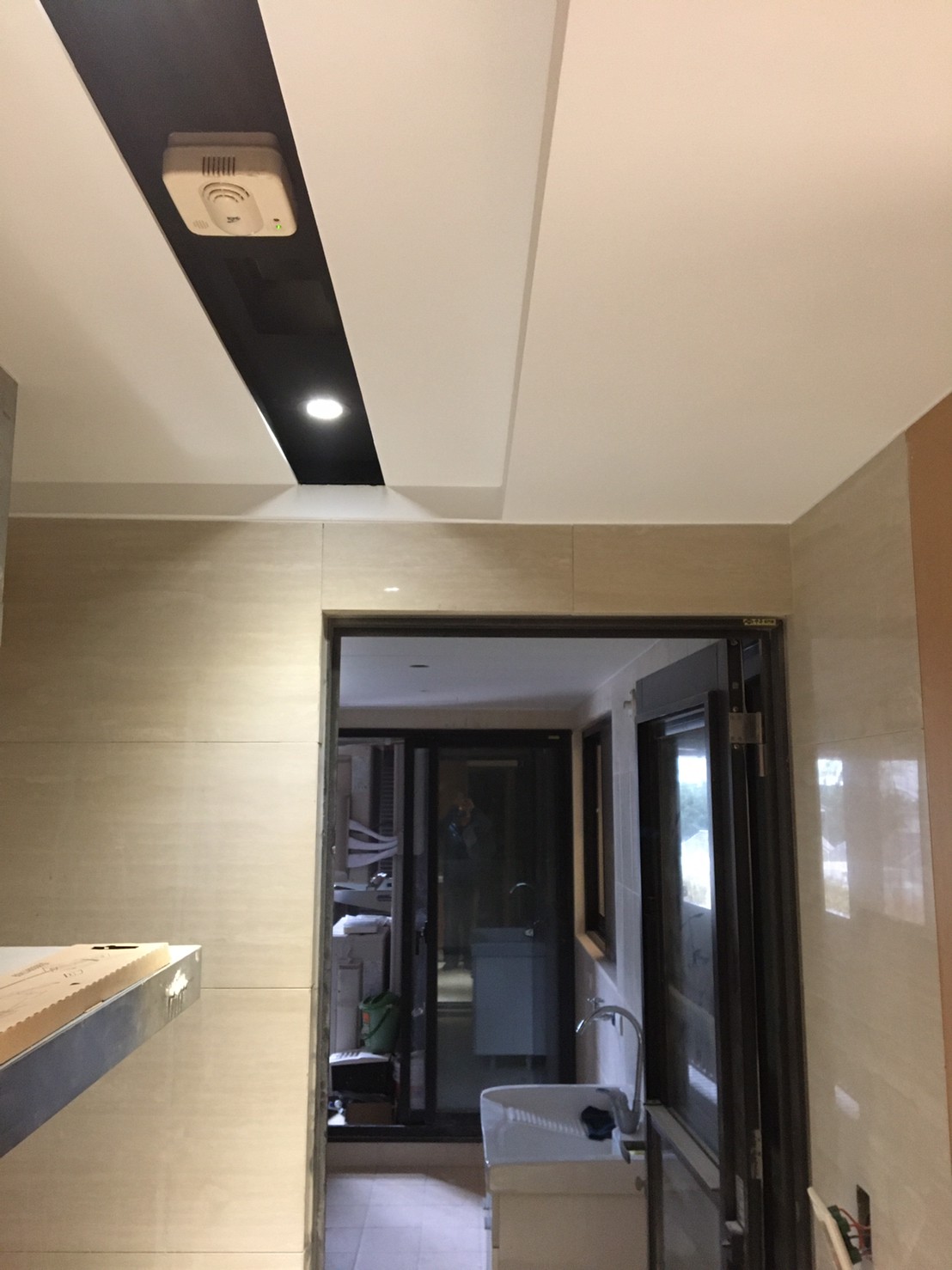

位置藏於天花的黑色裝潢之中，客製出方形風口，為了與天花裝潢結構結合
臥室設計

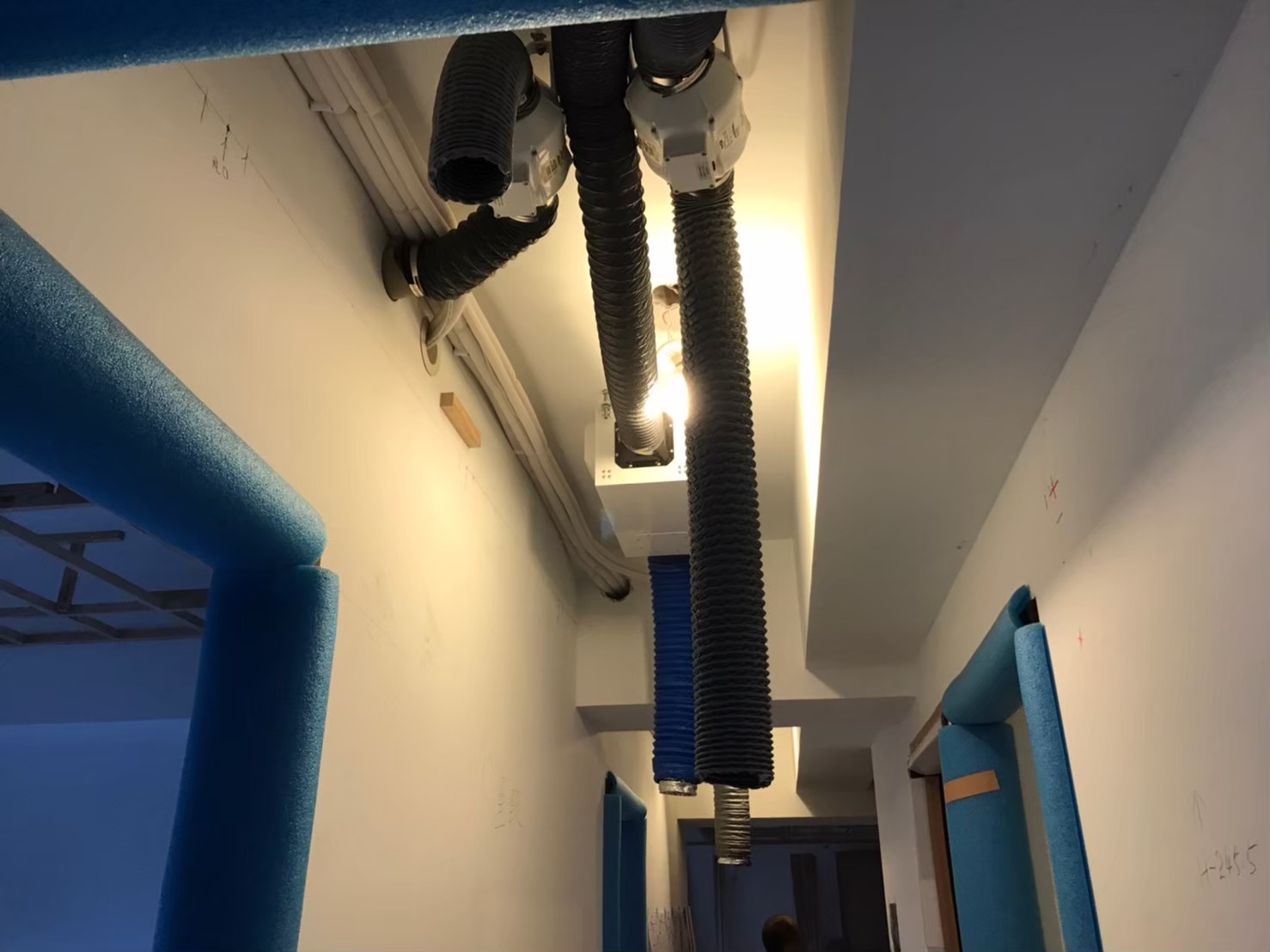

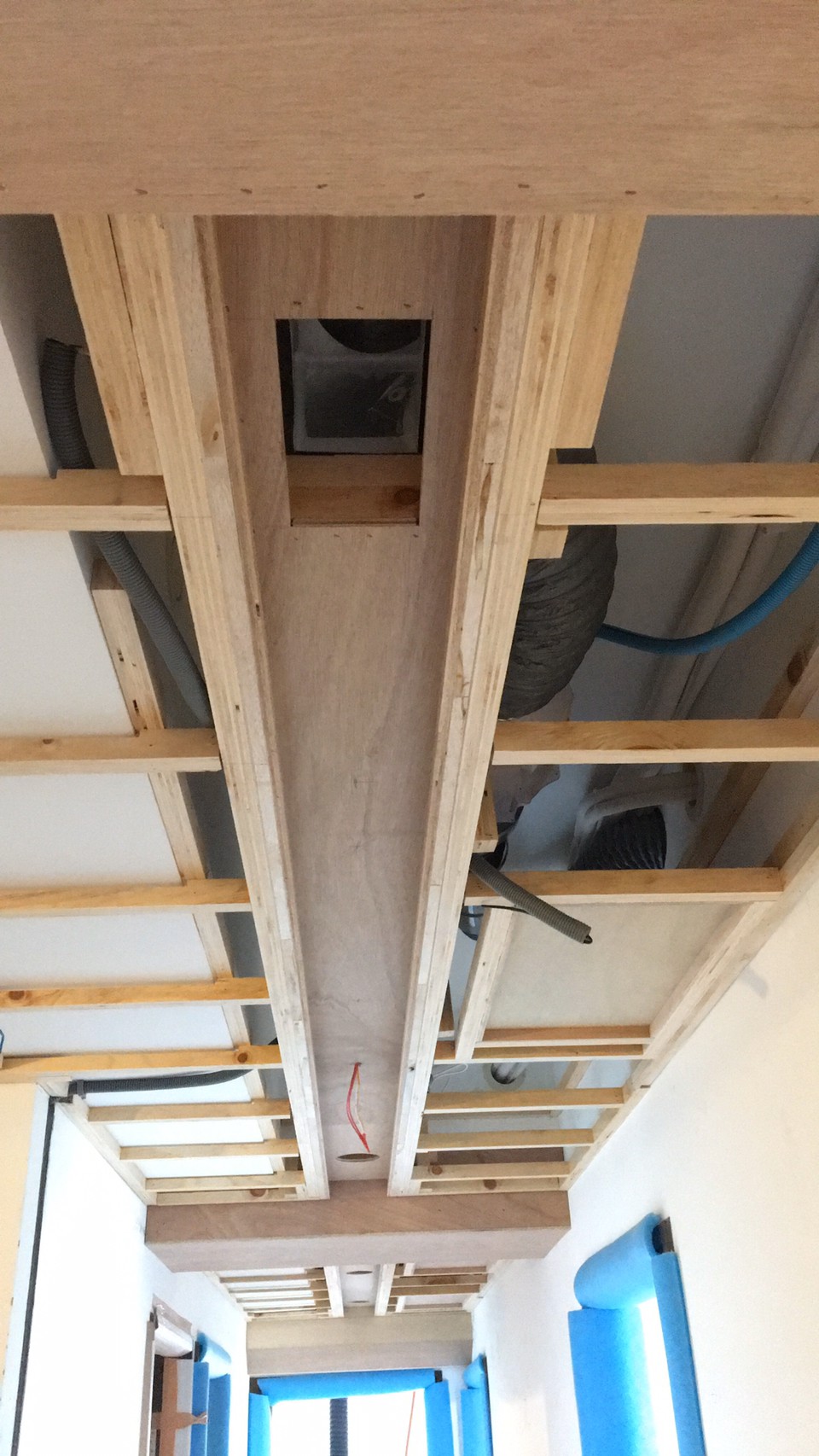

關於臥室的通風換氣，機子都是擺放在走廊，其中最困難是空間的利用，
所幸在與設計師、木工師傅一番討論後，
孔洞、設備、管路的問題都能一一解決。

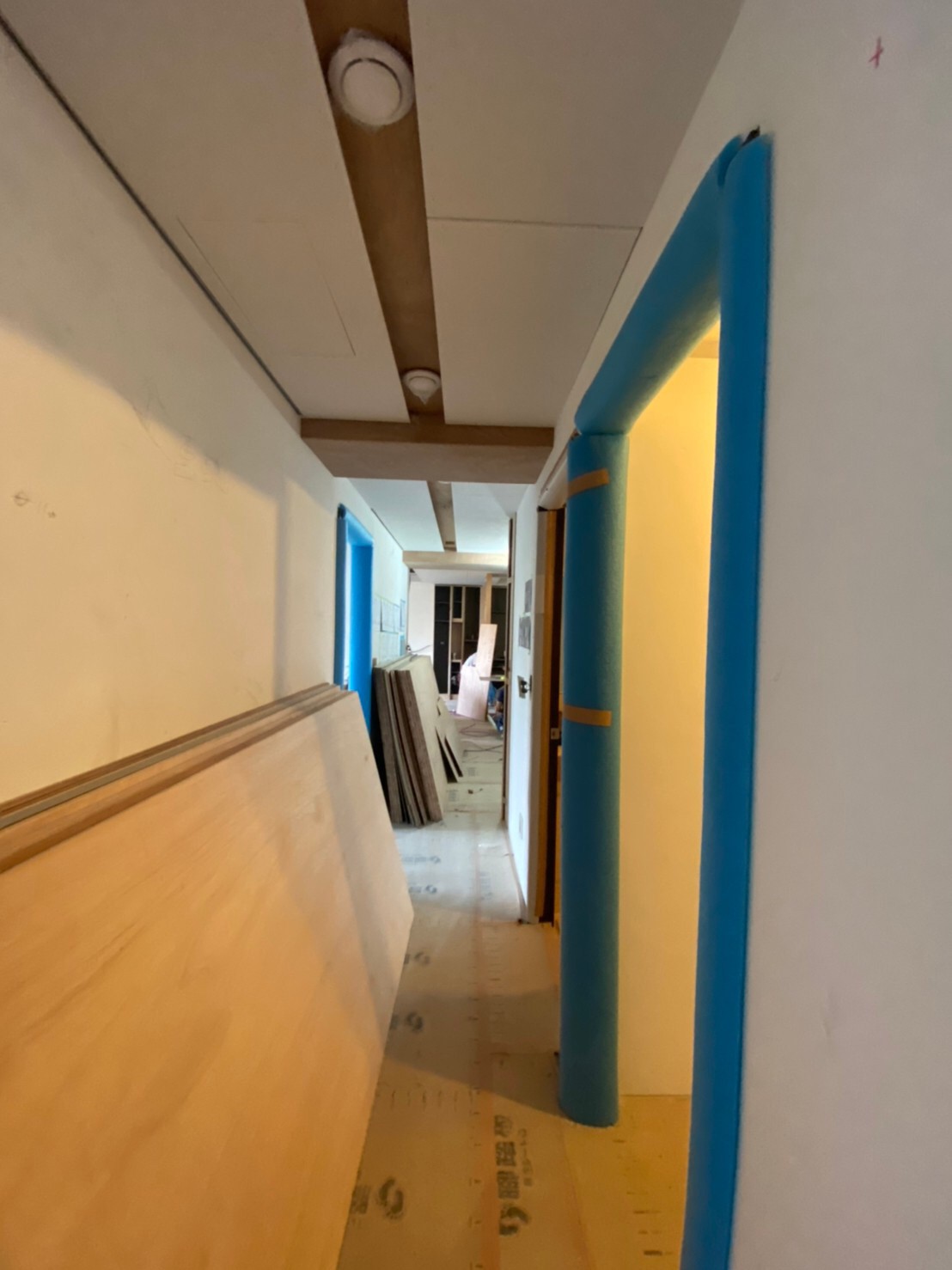

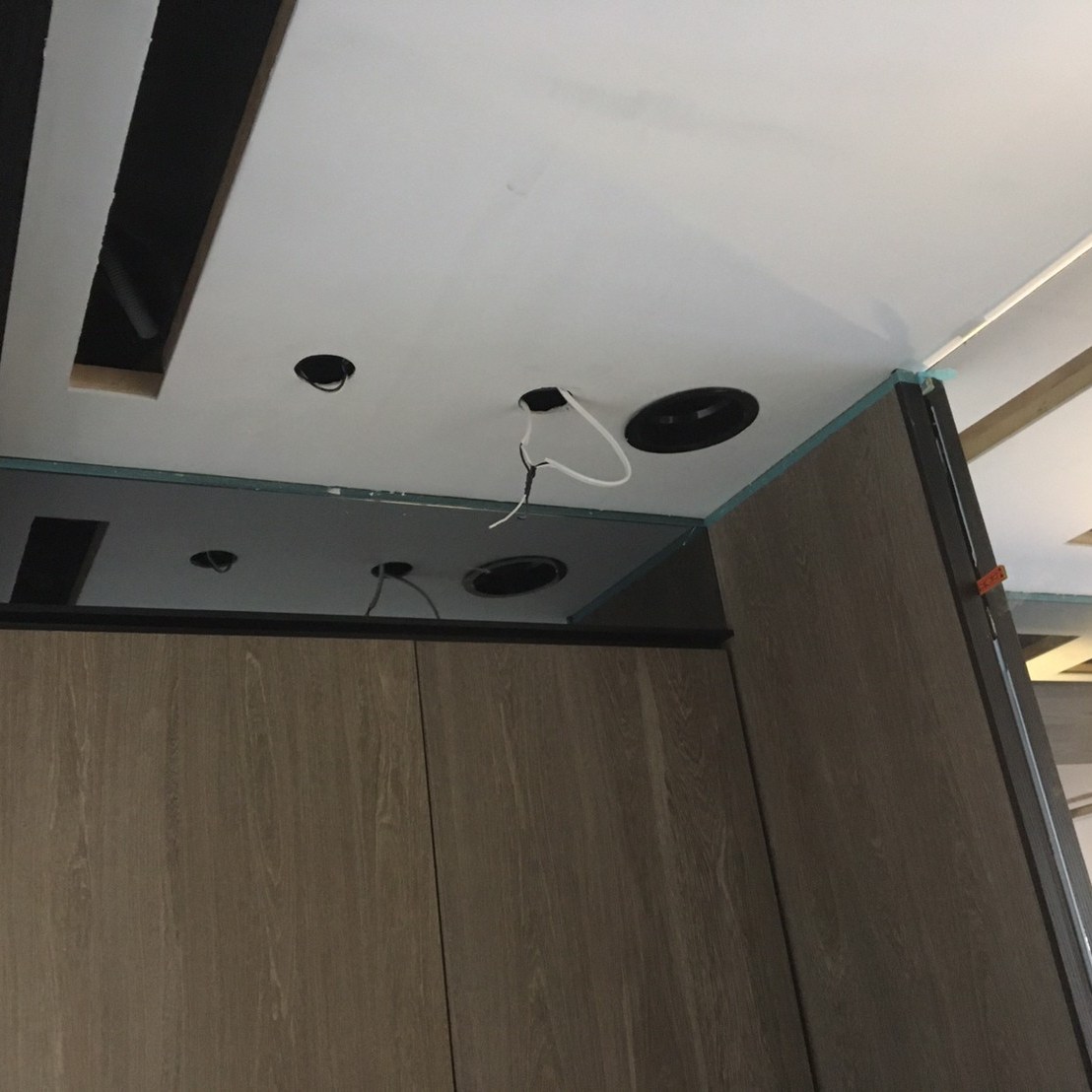

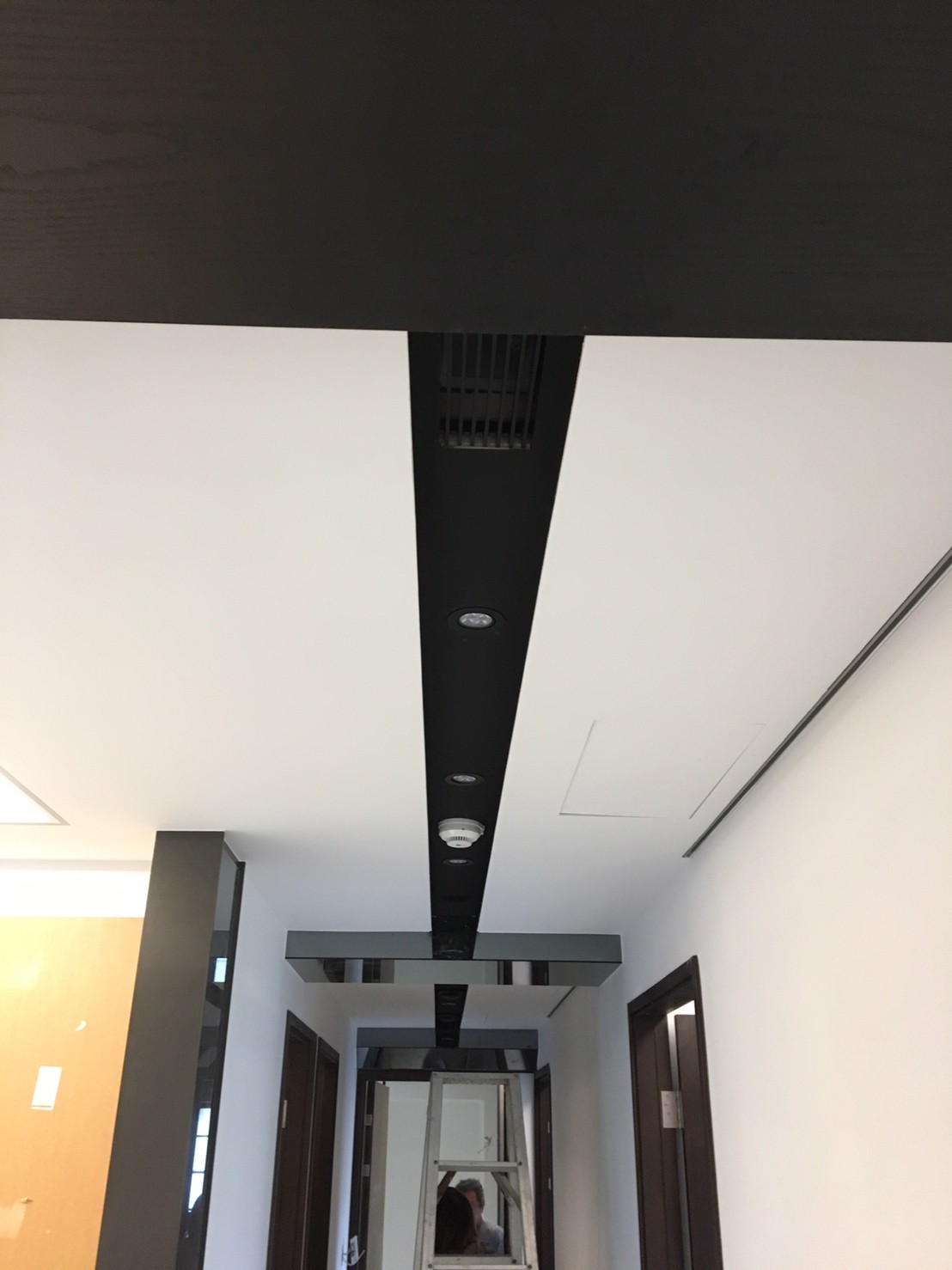

完工後的走廊，風口還特別噴上了黑色，不禁讚美木工裝潢的手藝
為何不使用全熱交換器
其他空氣設計，一講到室內通風換氣，常使用全熱交換器作為主要換氣設備，因為只需要安裝一台設備，但是當室內空間有汙染源、異味危害，全熱交換器就十分不適合
首先我們來認識雪茄，雪茄的結構分為茄衣、茄套和茄芯，
其中茄芯是主要結構，也是雪茄最內部結構（也稱裝填層），由一簇簇折迭捲成的煙草組成（通常是三到四種不同的煙葉）。
每個品牌的茄芯配方（Blending）是由雪茄廠裡最資深的調配師負責，也是每個品牌的商業秘密。
以此案來說，假設使用全熱交換器系統做熱交換配置，會將空氣中尼古丁、焦油與有機揮發物卡在紙質的熱交換濾心上，很快的，異味都會附著在熱交換芯上，
再藉由熱交換進出空氣交換，隨著新鮮空氣再次進入到室內空間成為二次汙染，同時因為焦油的附著，全熱交換系統中的熱交換功能將會完全喪失。
VAF系統有何不同
首先嘉定讓正負壓氣流導引氣流，並結合空氣過濾的方式，將髒空氣和乾淨空氣的室內路徑分開，並且排氣量設計大於進氣量，使得雪茄室所產生的粉塵及異味，可以隨著嘉定設計的路線排出室內，且杜絕此空間中有異味殘留的風險。
耐塵、低噪、高靜壓、大風量
無旋流耐塵設計、飛行器渦流原理設計
延伸閱讀：ＫＣ雪茄吧（台北敦南店）
結合智慧控制

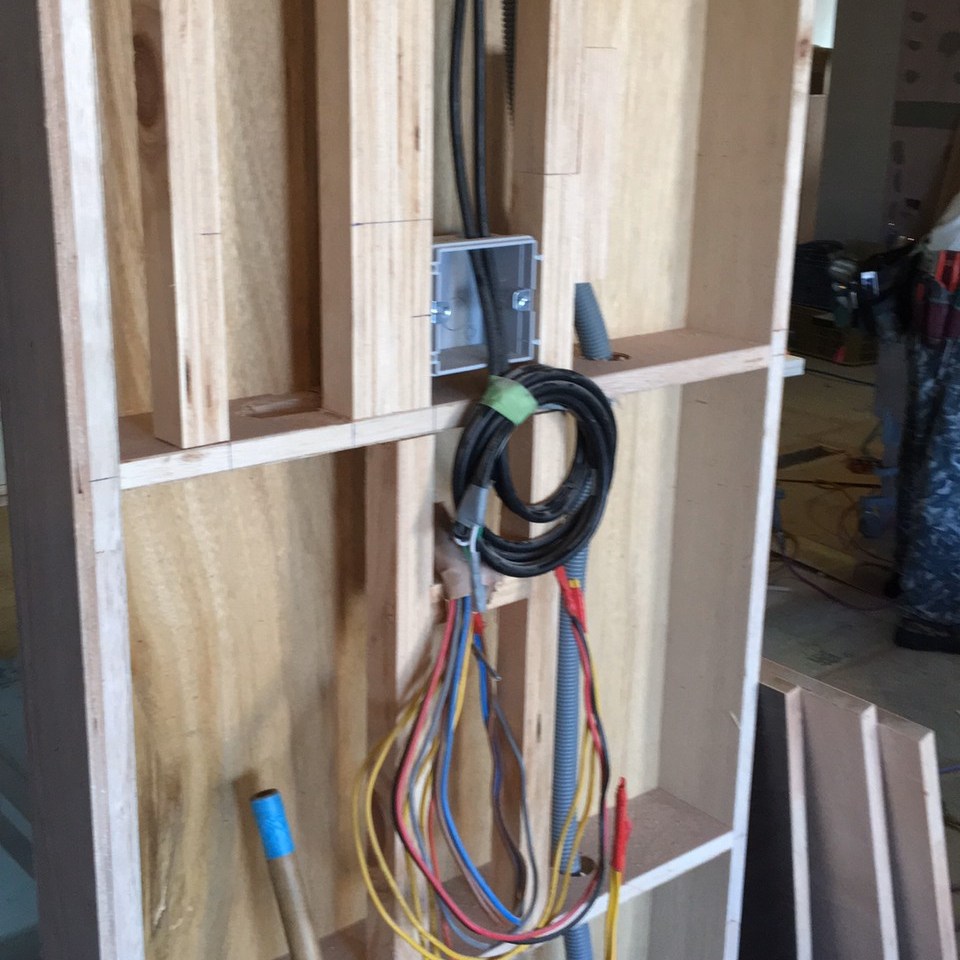

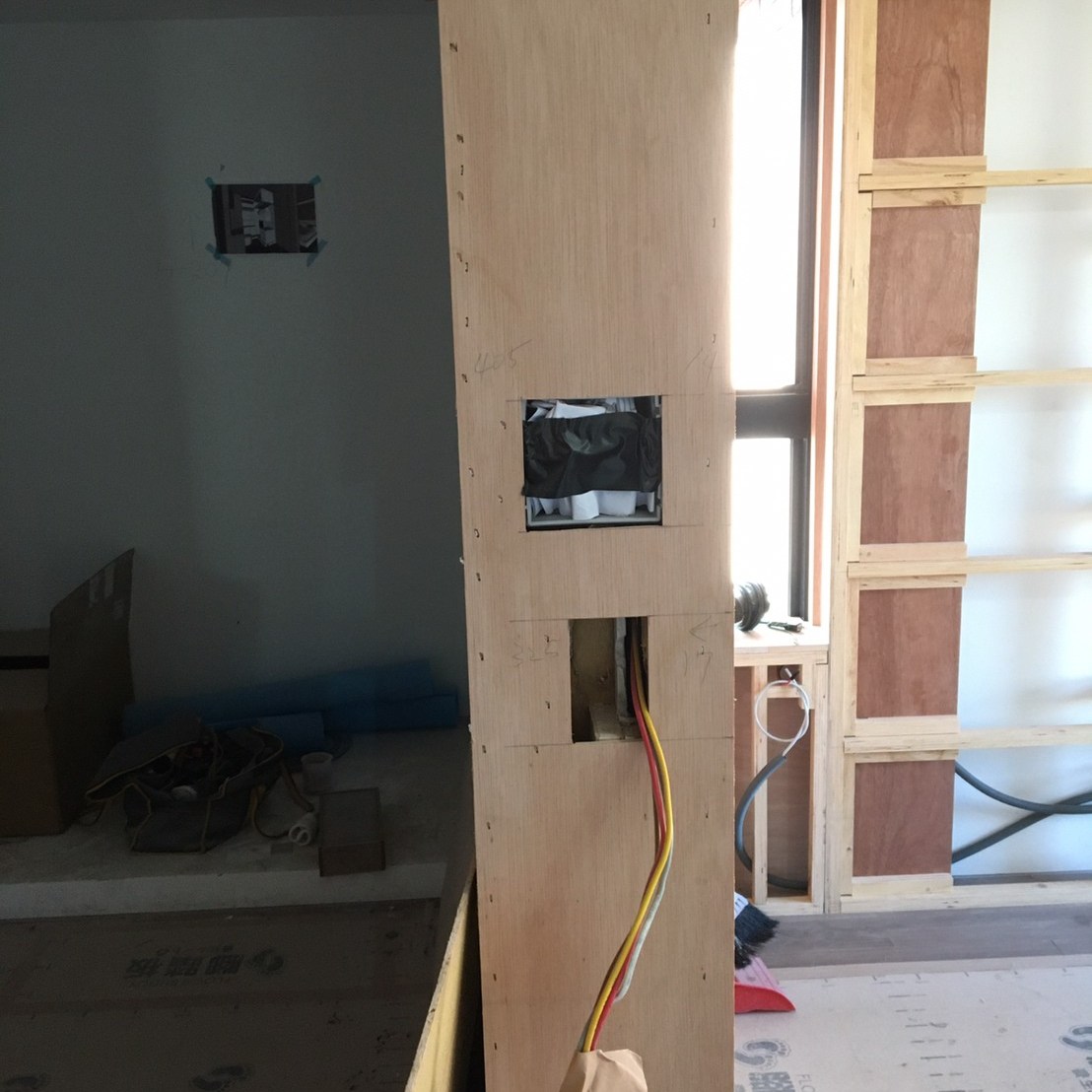

事先預留好的電路與控制開關預埋盒，此案ＶＡＦ系統中使用的是智慧控制開關，預埋盒採歐規規格是８６的正方體，所以無法直接使用市面上的預埋盒
在智慧控制方面，嘉定會將正壓清淨機與負壓風機，聯動控制，住戶尚未回到家中就能依靠手機監控家中的情況，室內溫、濕度、空氣pm2.5含量
而此面板還有自動化空氣功能，所以還能依照時間、室內空氣數值的變化去自動控制，一切都是可以依照住戶需求去控制設定的
延伸閱讀：關於ＡＰＰ空氣管家
ＶＡＦ系統的效果
此案中首重的是雪茄室與廚房的負壓排氣，當VAF系統啟動時，此空間負責將室內的汙染源排放出去，降低室內的汙染物含量，同時解決了異味殘留的問題。
再者是客廳與臥室的正壓防護，VAF系統啟動後，戶外空氣經過濾後進入室內，提高室內的空氣品質，使室內的空氣向負壓空間流動，進而降低室內的汙染，同時將戶外的髒空氣阻擋在外。
對於裝潢，天花板降低問題是無法忽視的課題，
而VAF系統的管路較其他設備短，對於裝潢設備也是一大福音，
特別是客廳許多住戶都希望挑高設計，
甚至簡易的風管，也更適合做工業風的裝潢！
