此案是位於台中的住宅，居住的一家人對於空氣品質很在意，
因為家中成員有過敏體質，大樓位於車水馬龍的環境，
而且還有一隻寵物貓，為了健康的居住空間，需要ＶＡＦ系統。
設計需求
1.案主需求：時常使用廚房，且住戶對髒空氣過敏。
2.環境現況：大樓位於道路旁，戶外空氣略差，對外窗情況良好。
3.使用經驗：對廚房的油煙味很在意，尤其此案為開放式廚房。
4.住屋使用情況：安裝ＶＡＦ系統時未入住，預期有油煙、寵物貓兩大空氣問題。
5.期待成果：能讓臥室有乾淨空氣、客廳與臥室沒有異味、寵物貓的貓毛過敏能趨緩
將空間分類
了解客戶需求後，讓嘉定從三個面向來剖析空間：使用度、功能性、汙染源
空間的使用度：人數多寡、流動量多寡、使用高峰多寡、有無寵物
空間的功能性：室內的事件發生有哪些、生活功能、辦公功能、遊玩功能
空間的汙染源：物品（帶入空間）、用品（空間中使用）、存物（長期擺放於空間）、殘留物（例如油煙、CO2……等）
客廳： 使用度高、功能性高、汙染源中（空間使用人數最多，但有寵物）
廚房： 使用度低、功能性高、汙染源高（油煙）
臥室： 使用度高、功能性低、汙染源高（睡眠中產生CO2，空間使用時間最長）
如何設計安裝

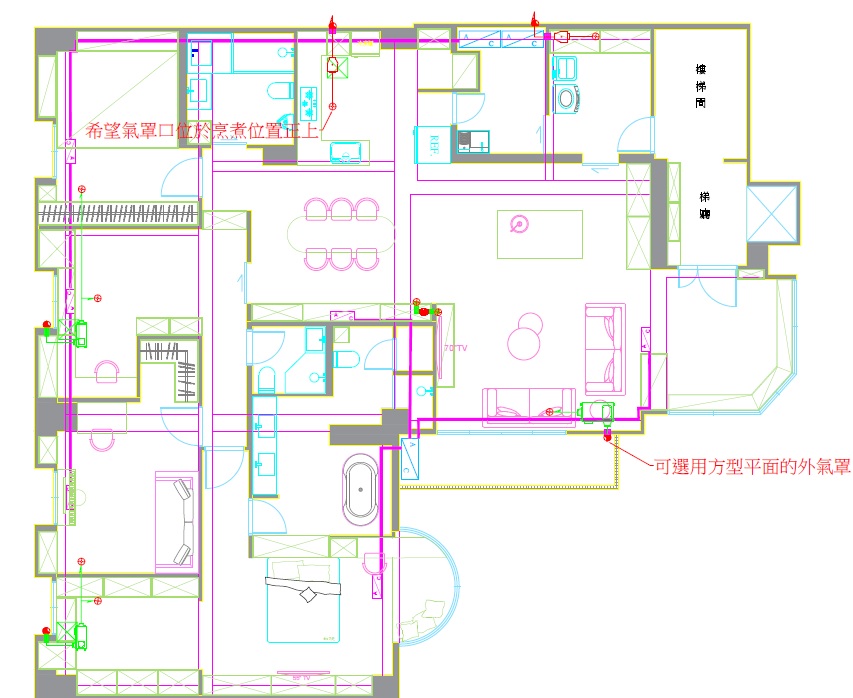

由分類可看出室內的汙染源，在於圖中的廚房位置，
因此排氣的重點在於廚房與曬衣空間，也正好有對外空間可以利用。
達到健康空氣原則：降低產生的污染，同時也讓客廳的空間保持乾淨空氣，設定足夠的進氣量，而活動空間與臥室空間，也以過濾後的戶外空氣導入，為圖中左邊兩台綠色的標示，因空間面積不大，因此使用一台輸出兩空間的選擇。

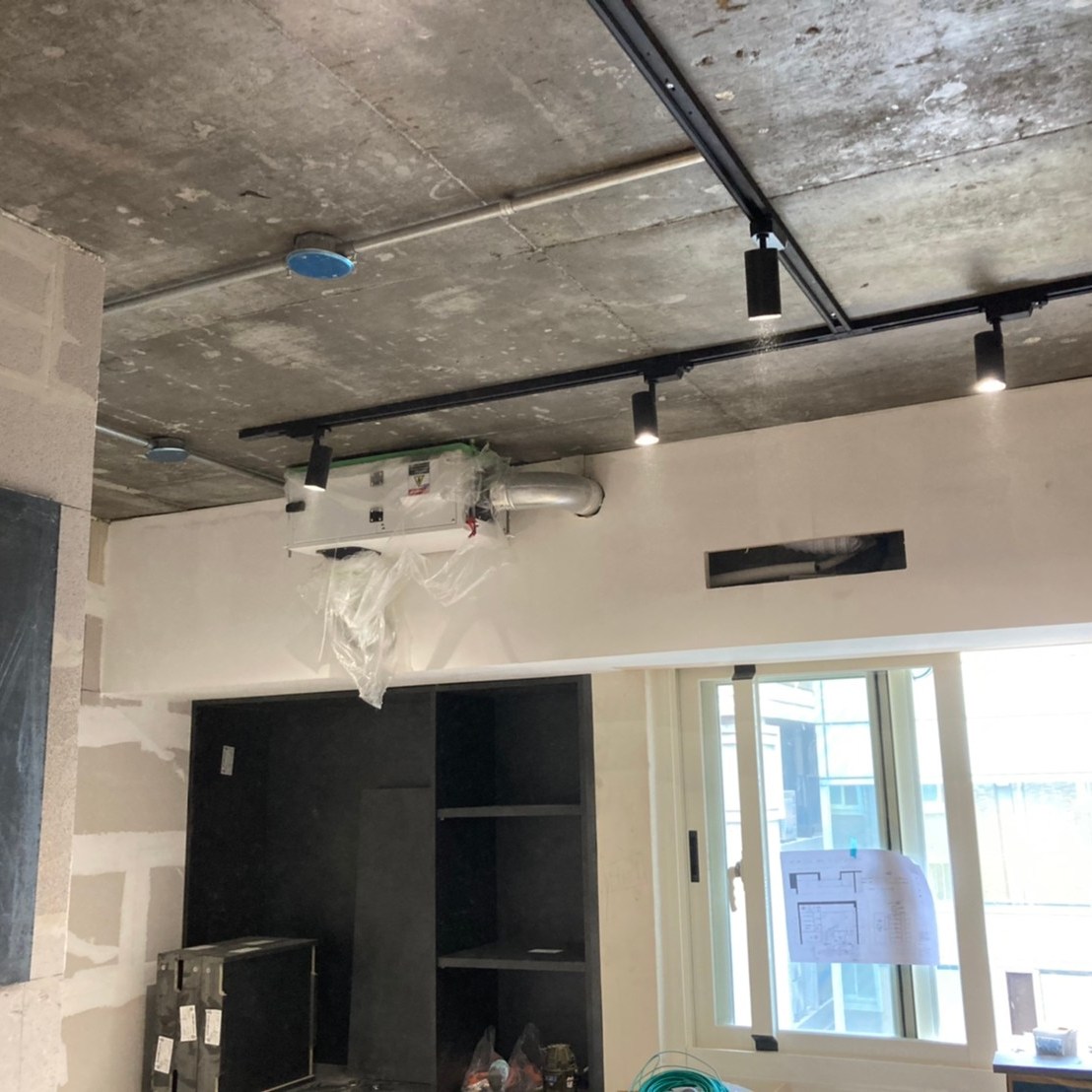

客廳設計
此案的玄關空間十足，但沒有對外窗，所以使用５００的清淨機，風量才能足夠，
對於住家的空氣量，是需要每個居民都有３０ＣＭＨ的換氣量，
所以在客廳裡，最多人數的空間，嘉定希望在此設定進氣口，

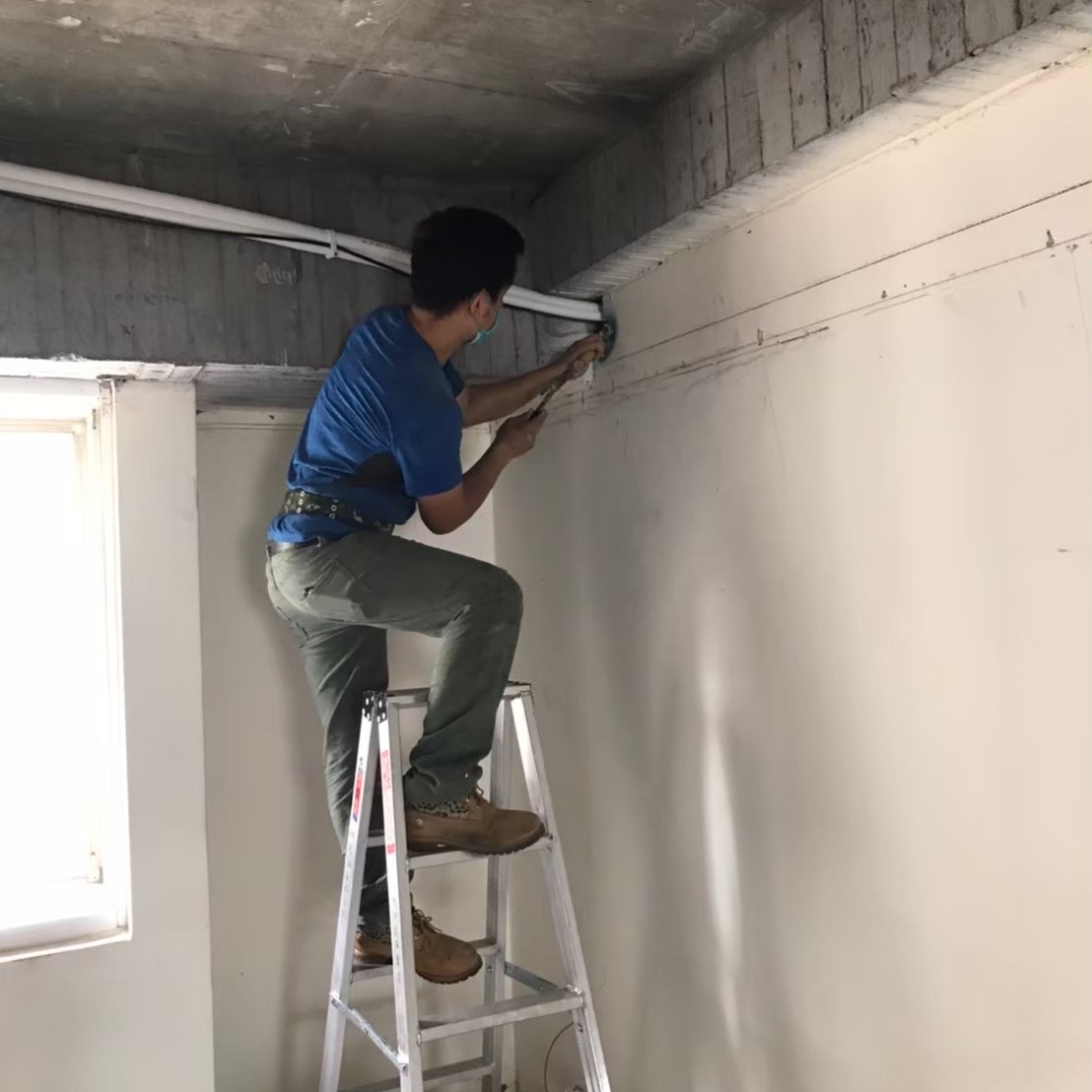

風管走管方面，也盡量配合裝潢擺設。
廚房設計
在室內空間中，最需要排氣通風的地方，就是廚房。
此案會開伙烹煮，因此在空氣與空間的規劃上，十分注重排氣，
油煙的危害不容小覷，它的pm2.5數值甚至能超越戶外，

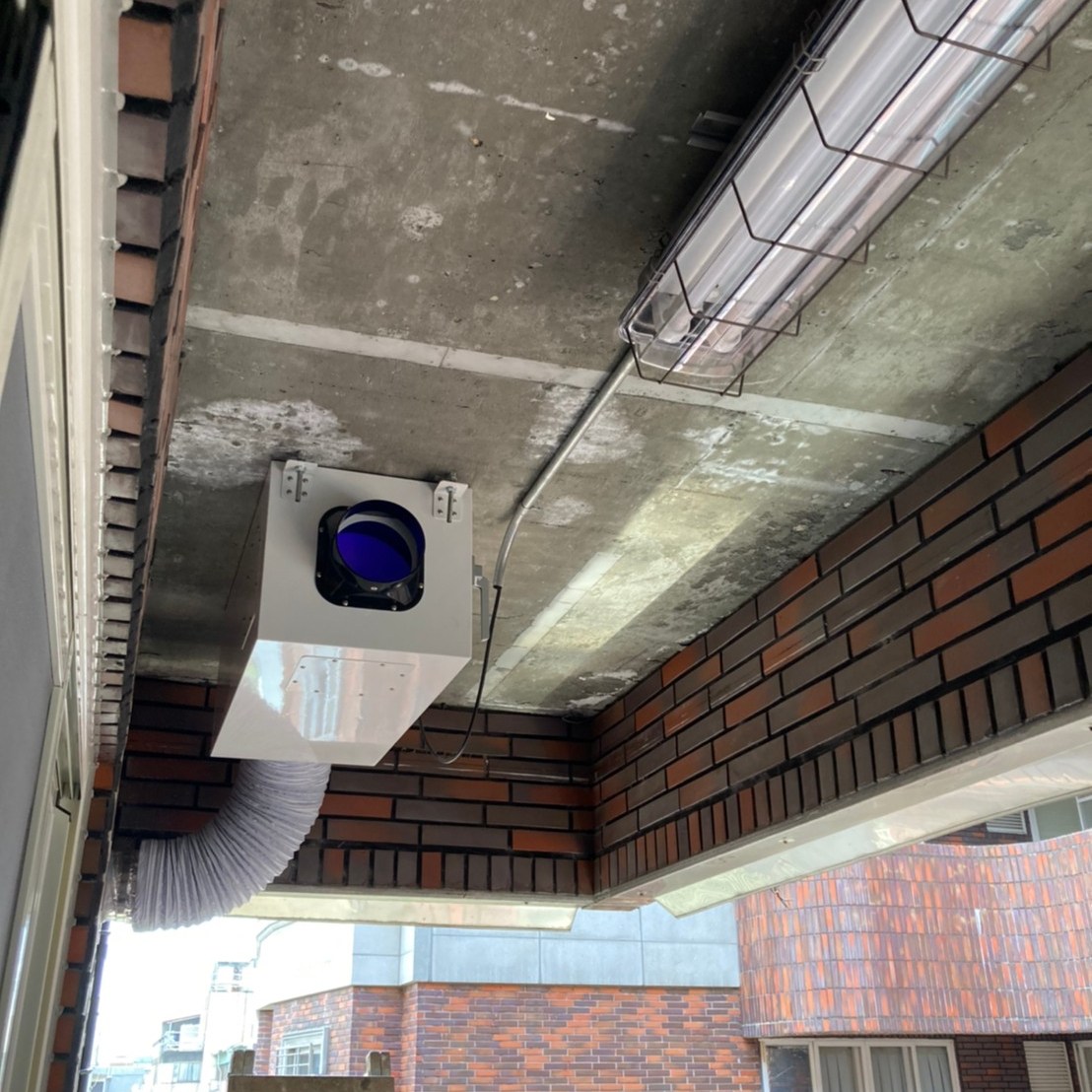

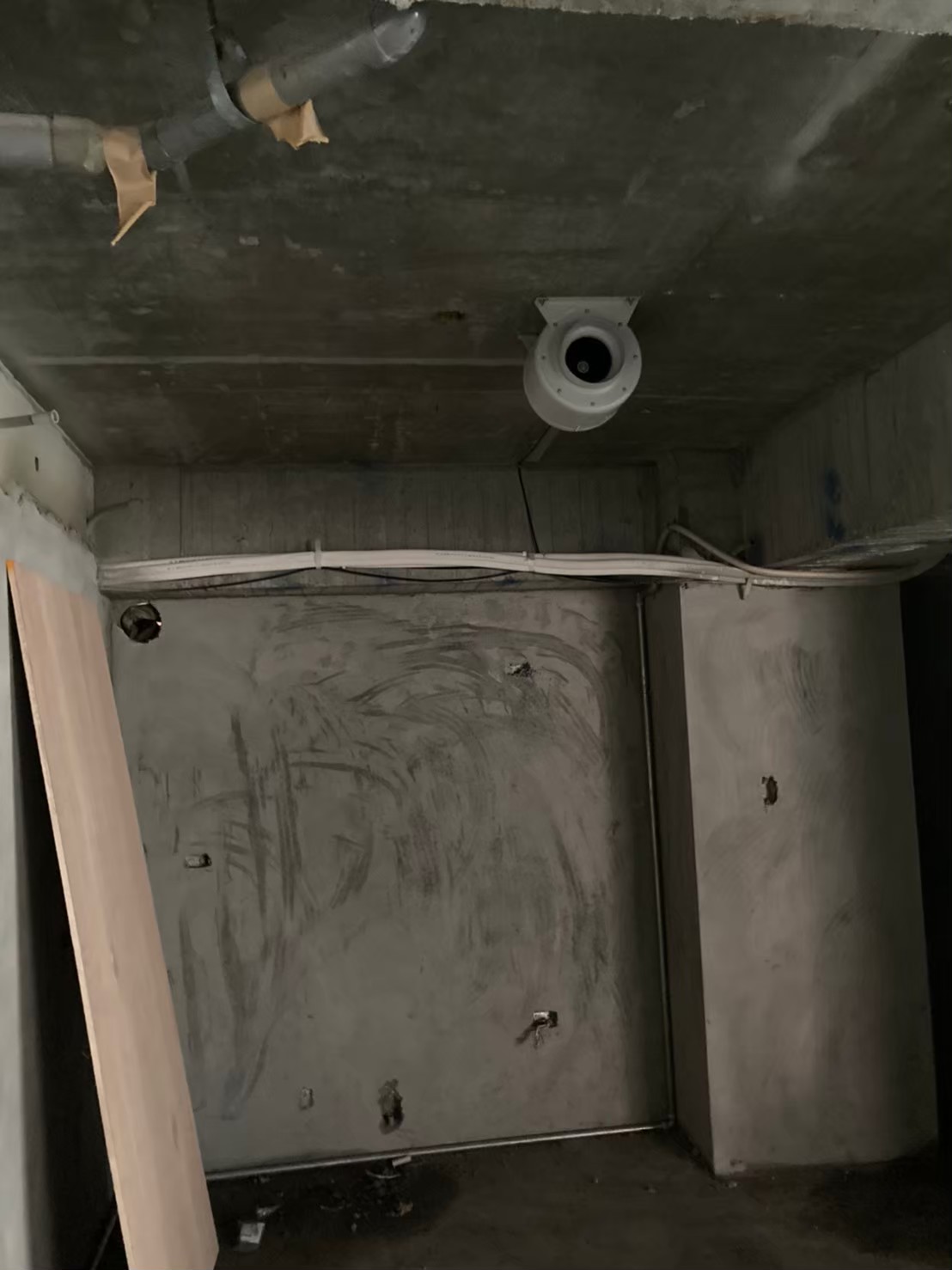

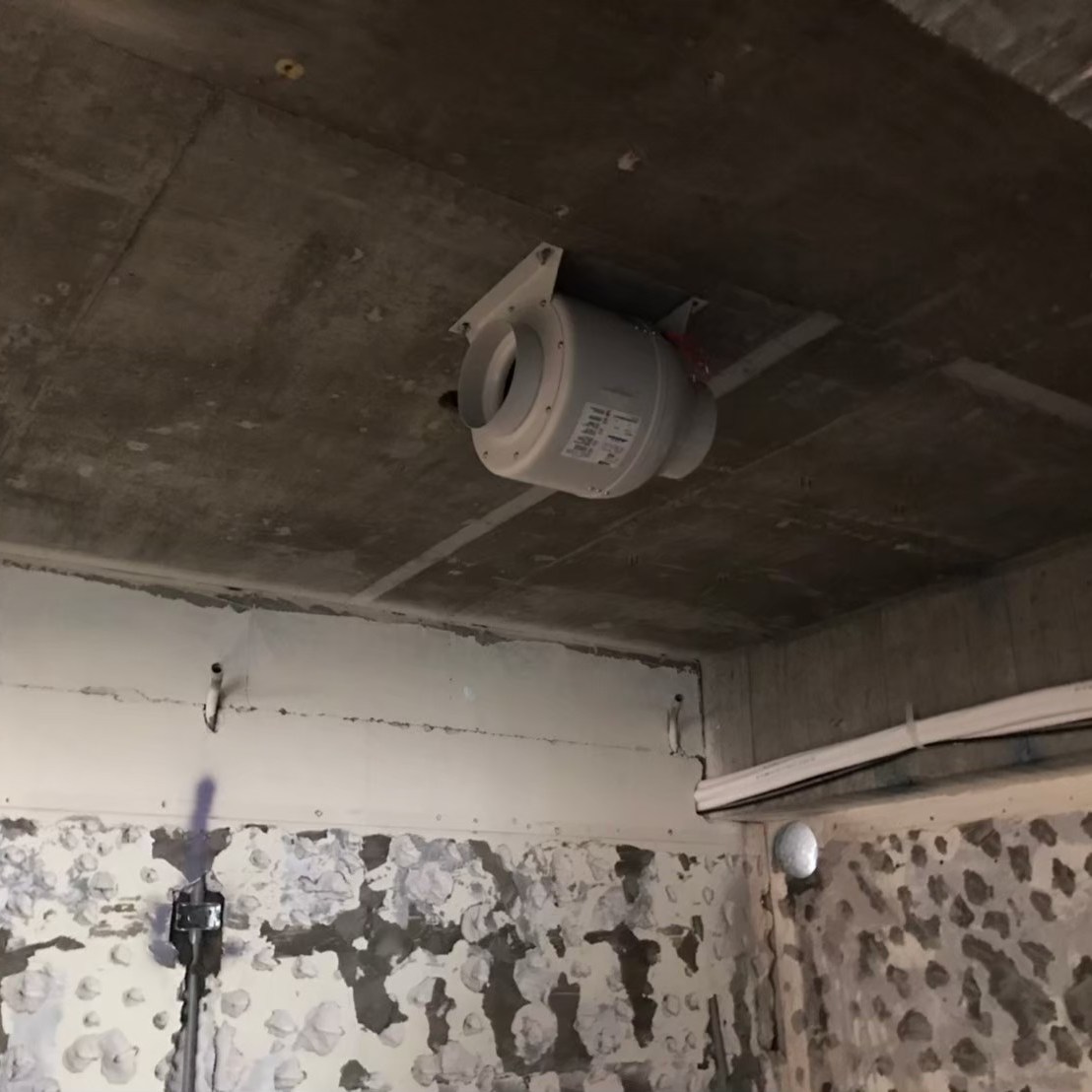

因此圖中排氣的６吋風機是不可缺少的，

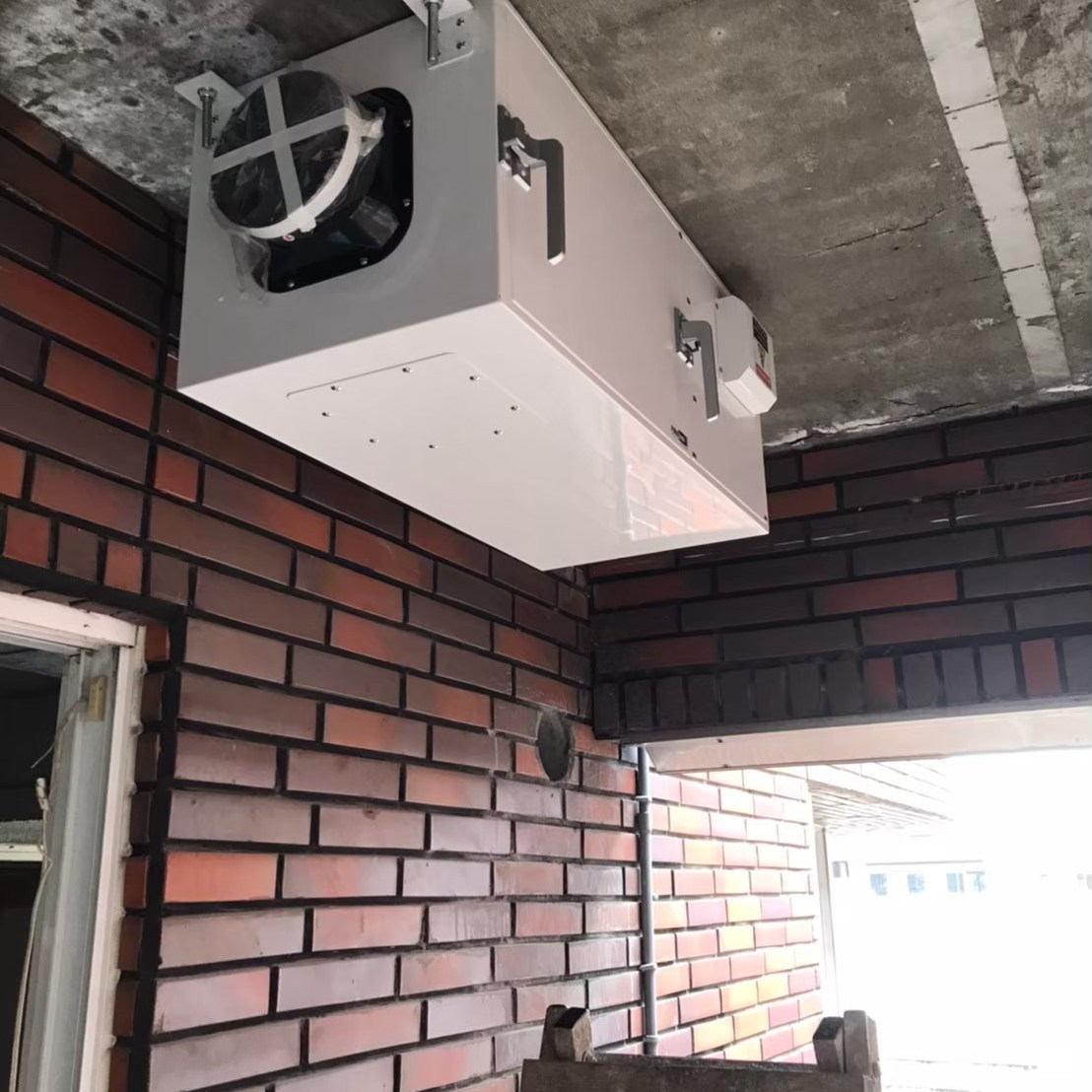

此案在排氣設備的擺放上，設定了兩台，提供了充足的排氣量。
臥室設計

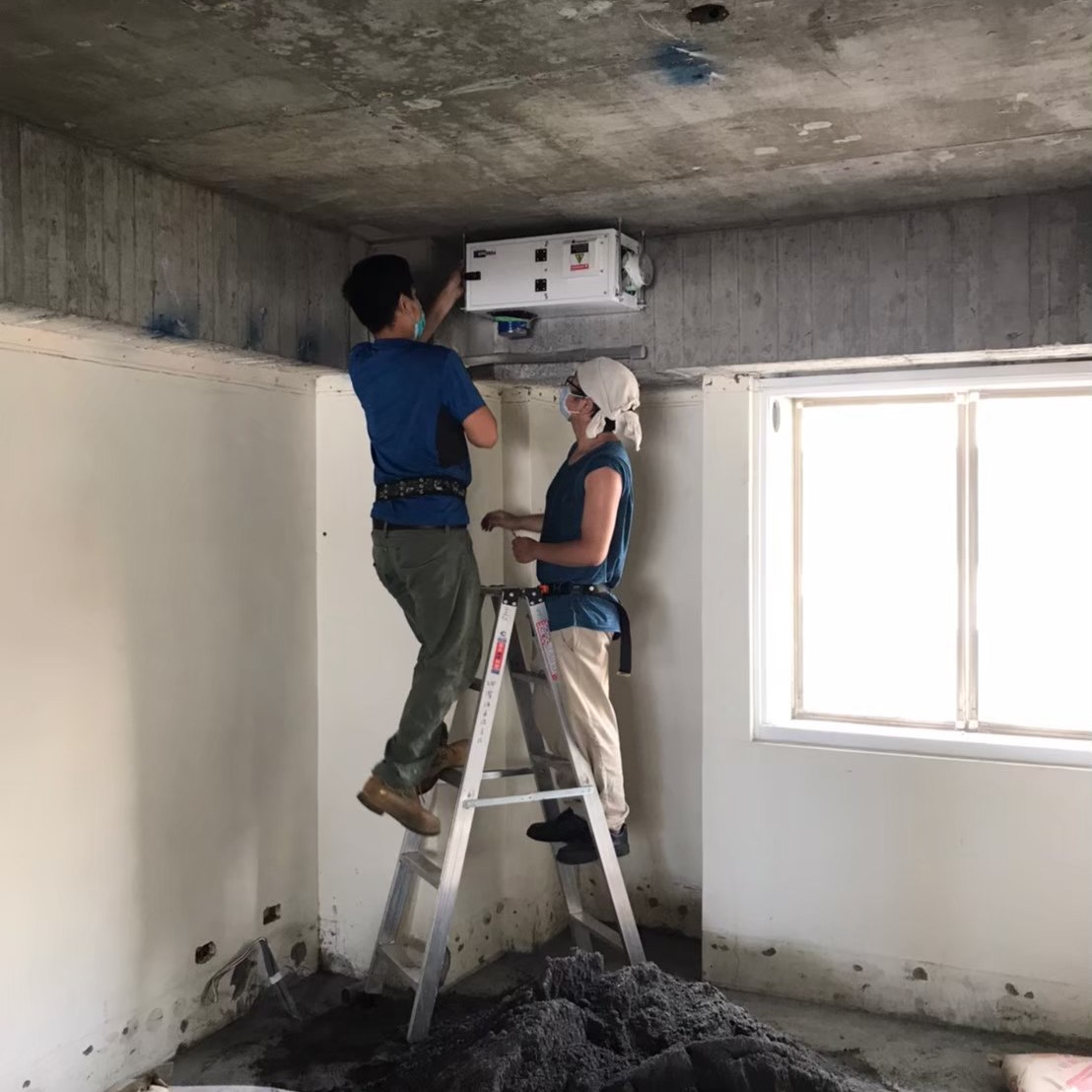

為了健康的空氣，此案還在兩間臥室分別加裝了ＶＡＦ進氣的清淨機，
藉此讓臥室與書房的空氣品質上升。

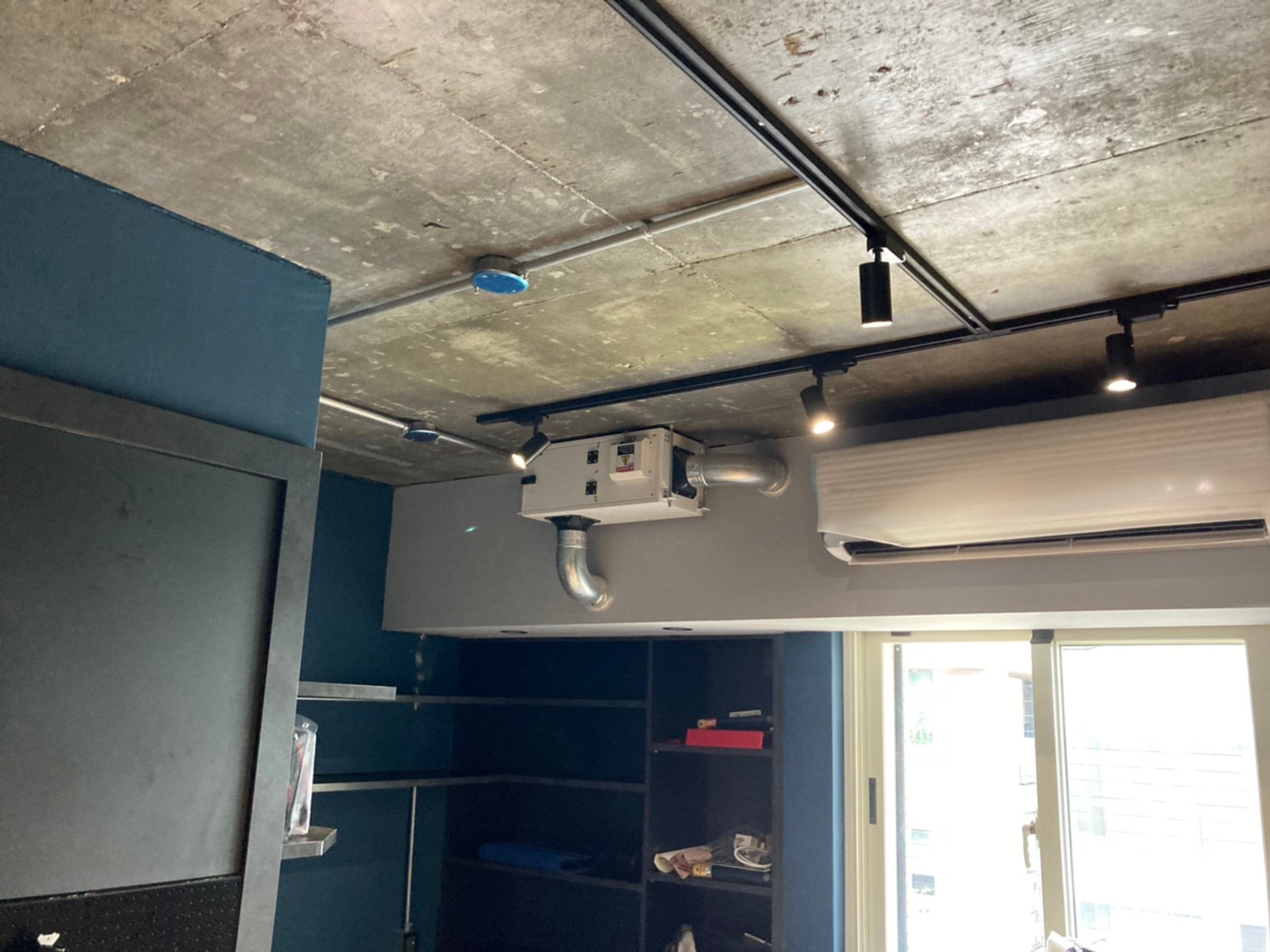

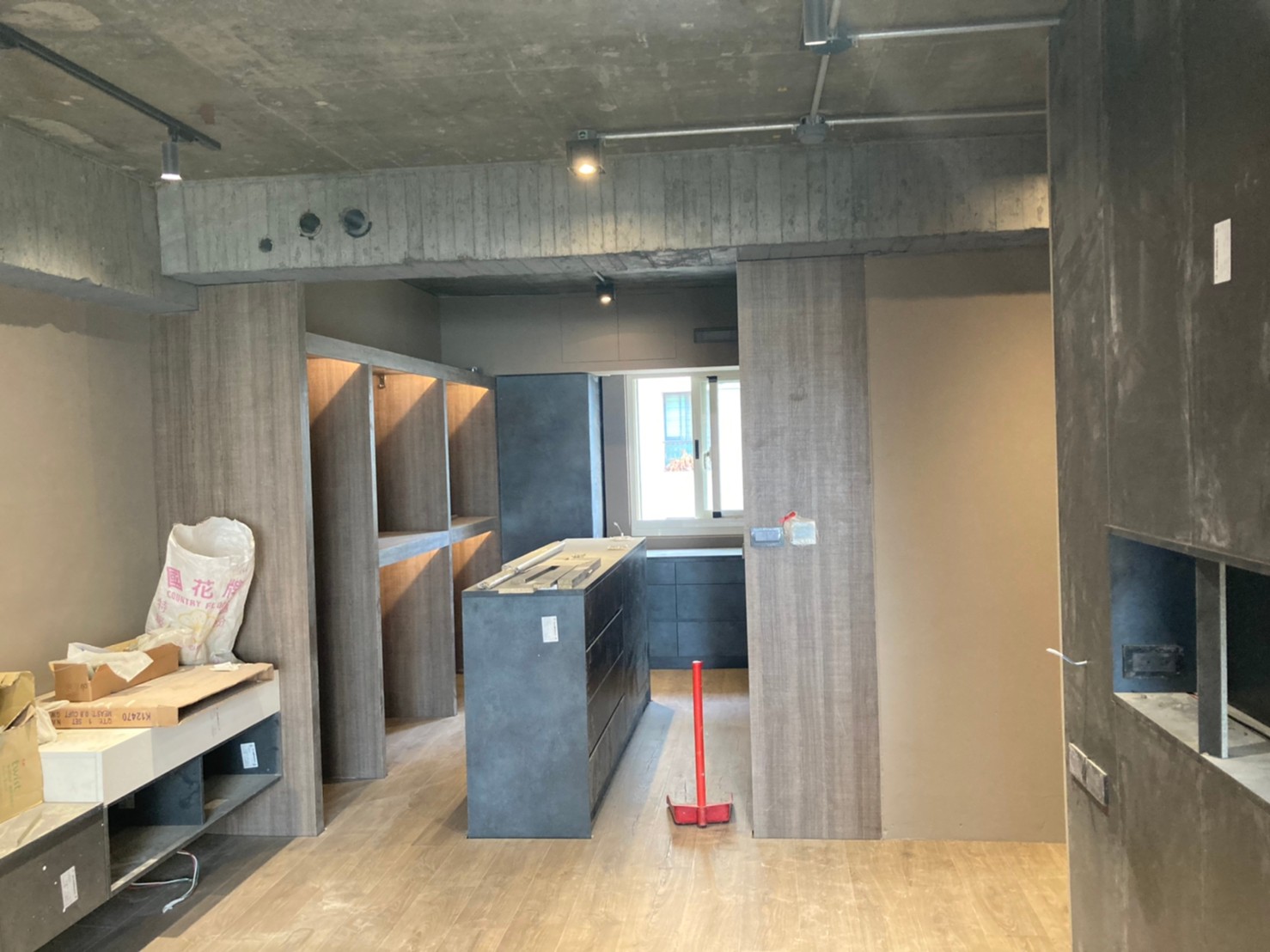

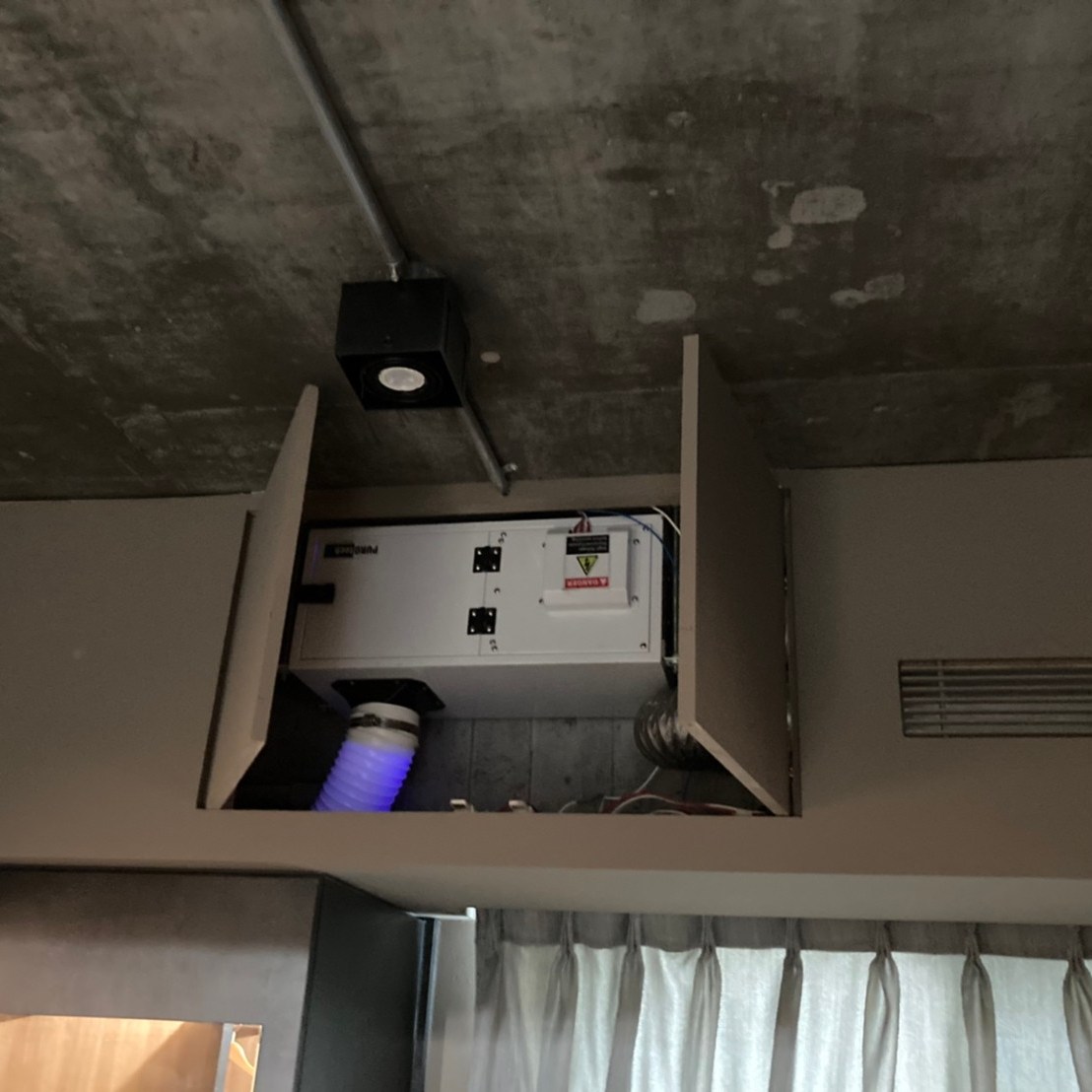

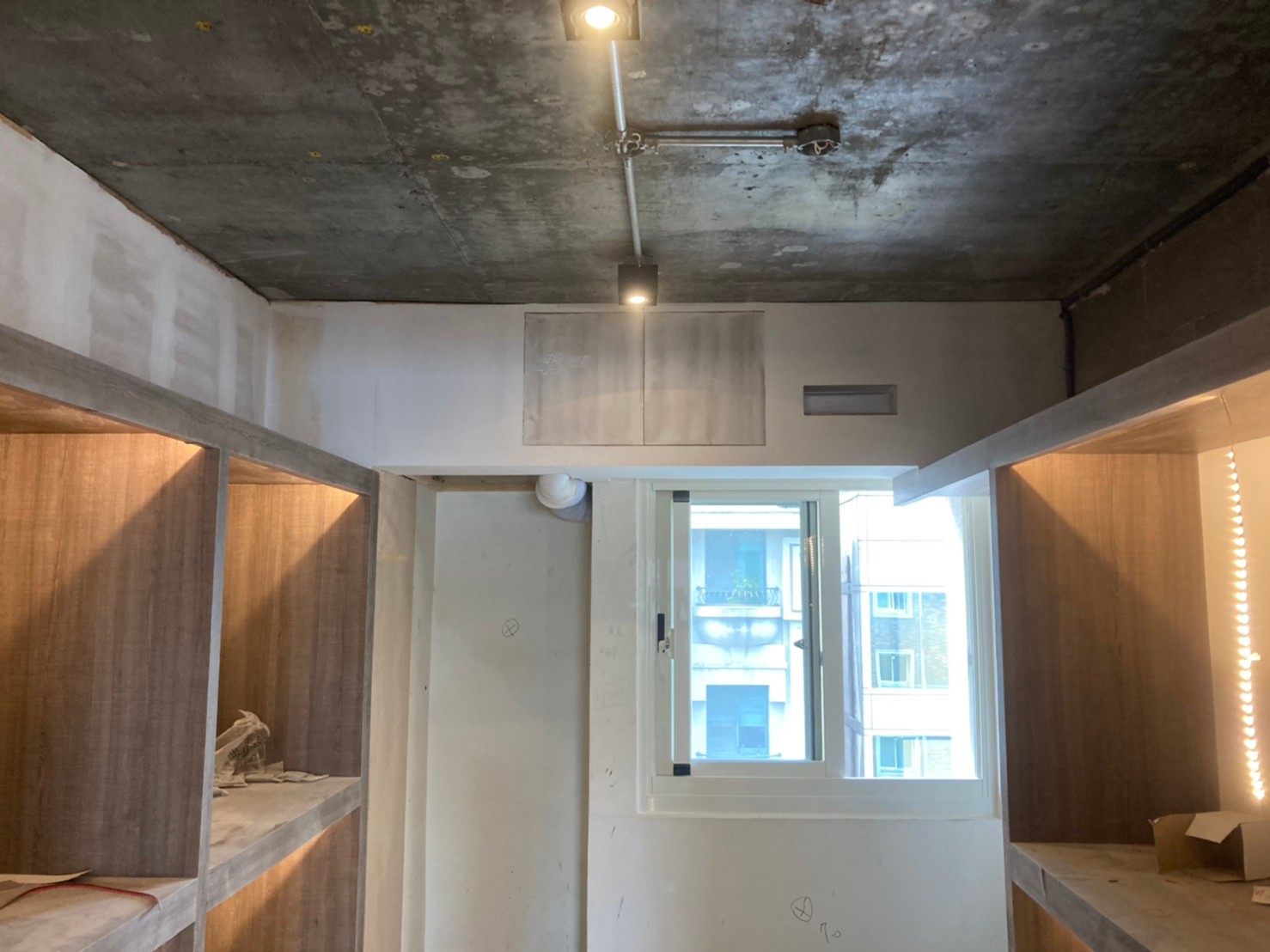

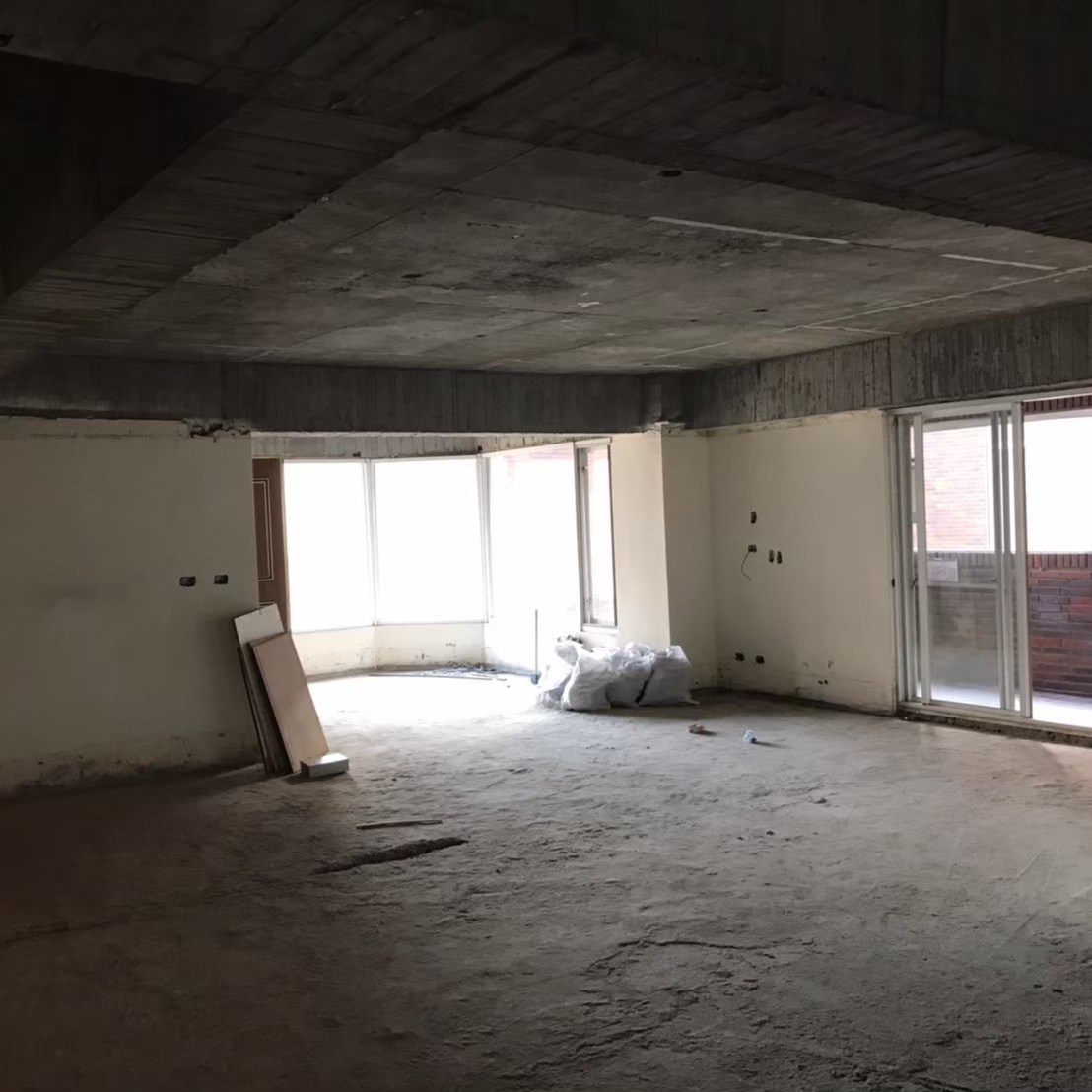

此案的設計師採工業風的裝潢，可以看到上方分享的紀錄照，

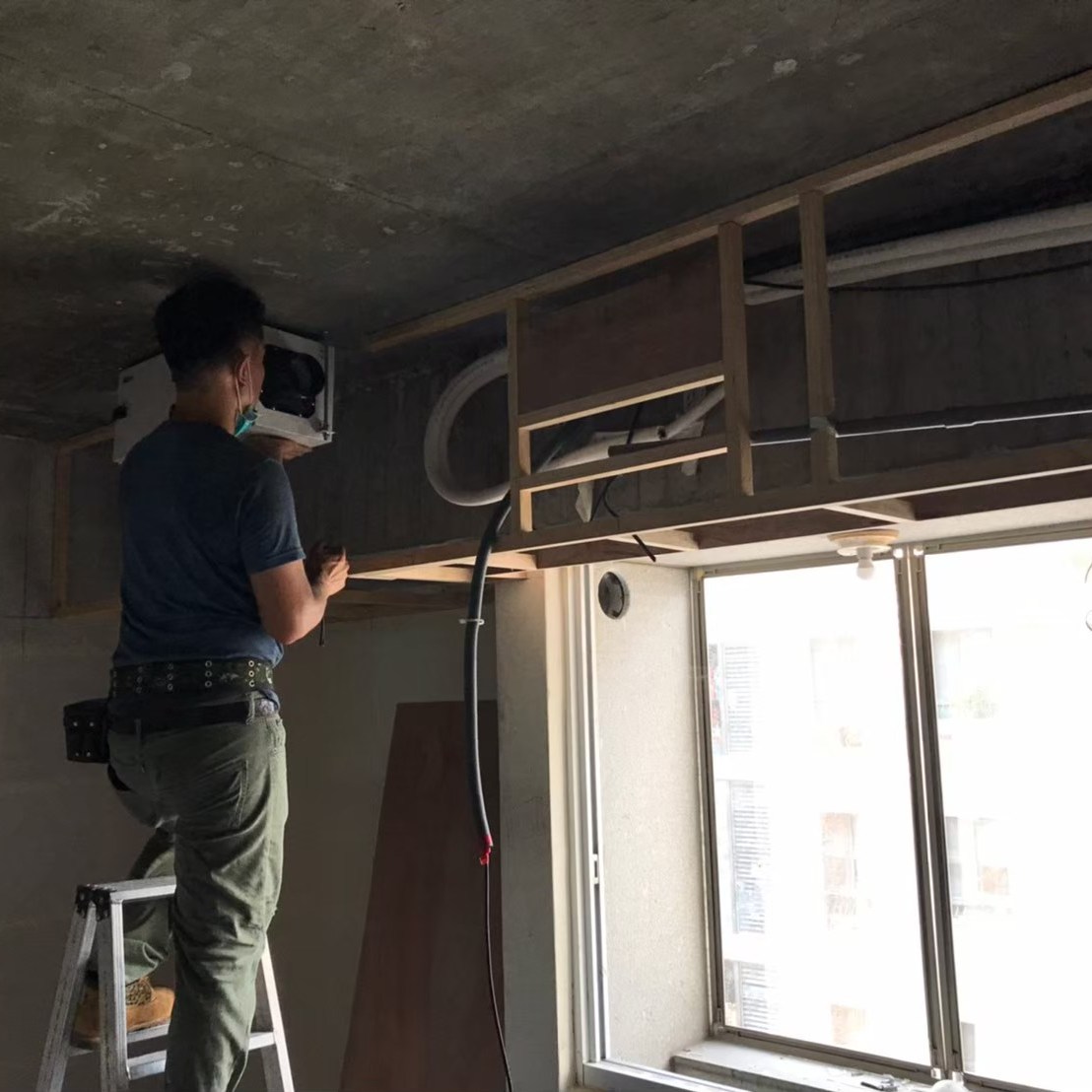

皆沒有裝潢天花，因此在走管須與設計師討論，

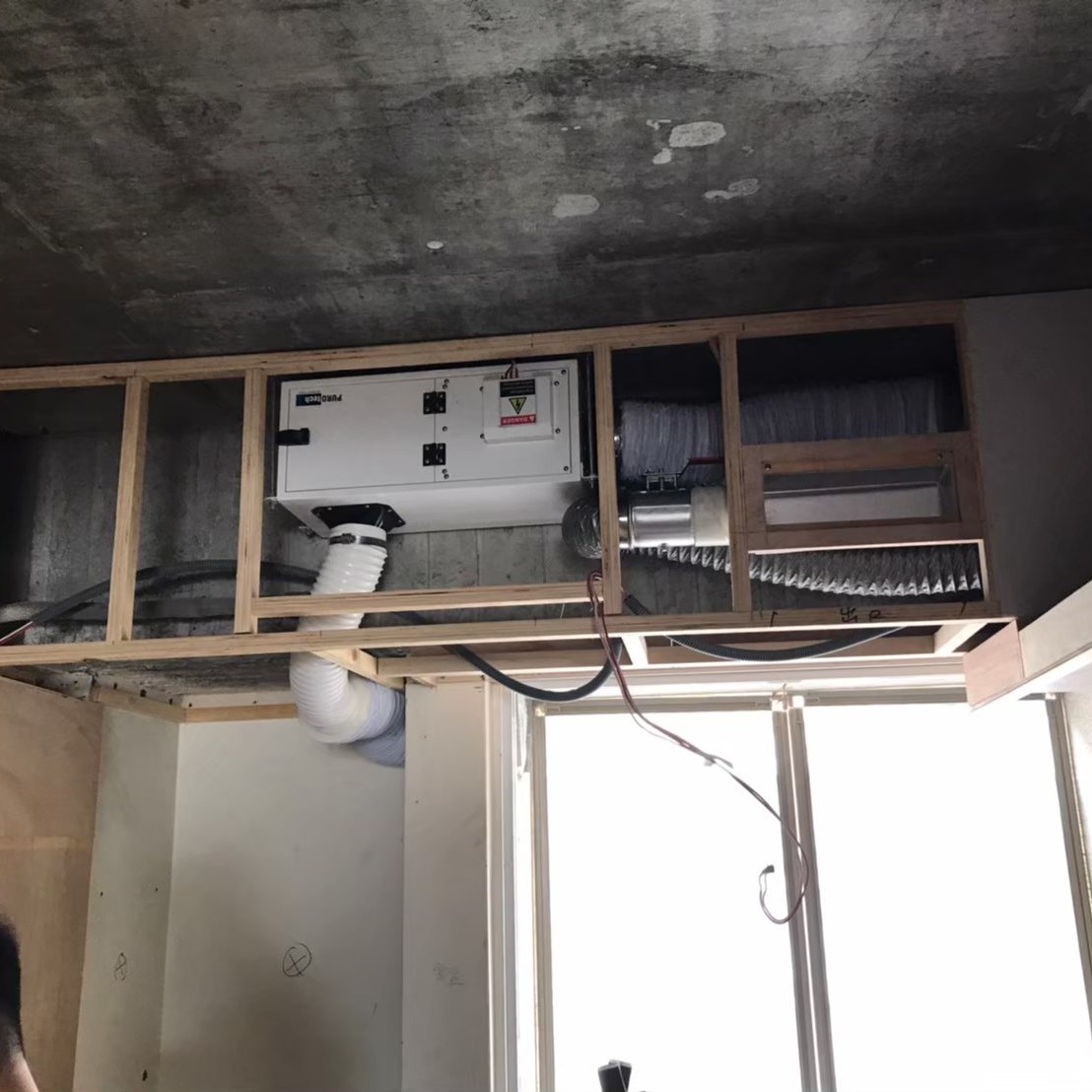

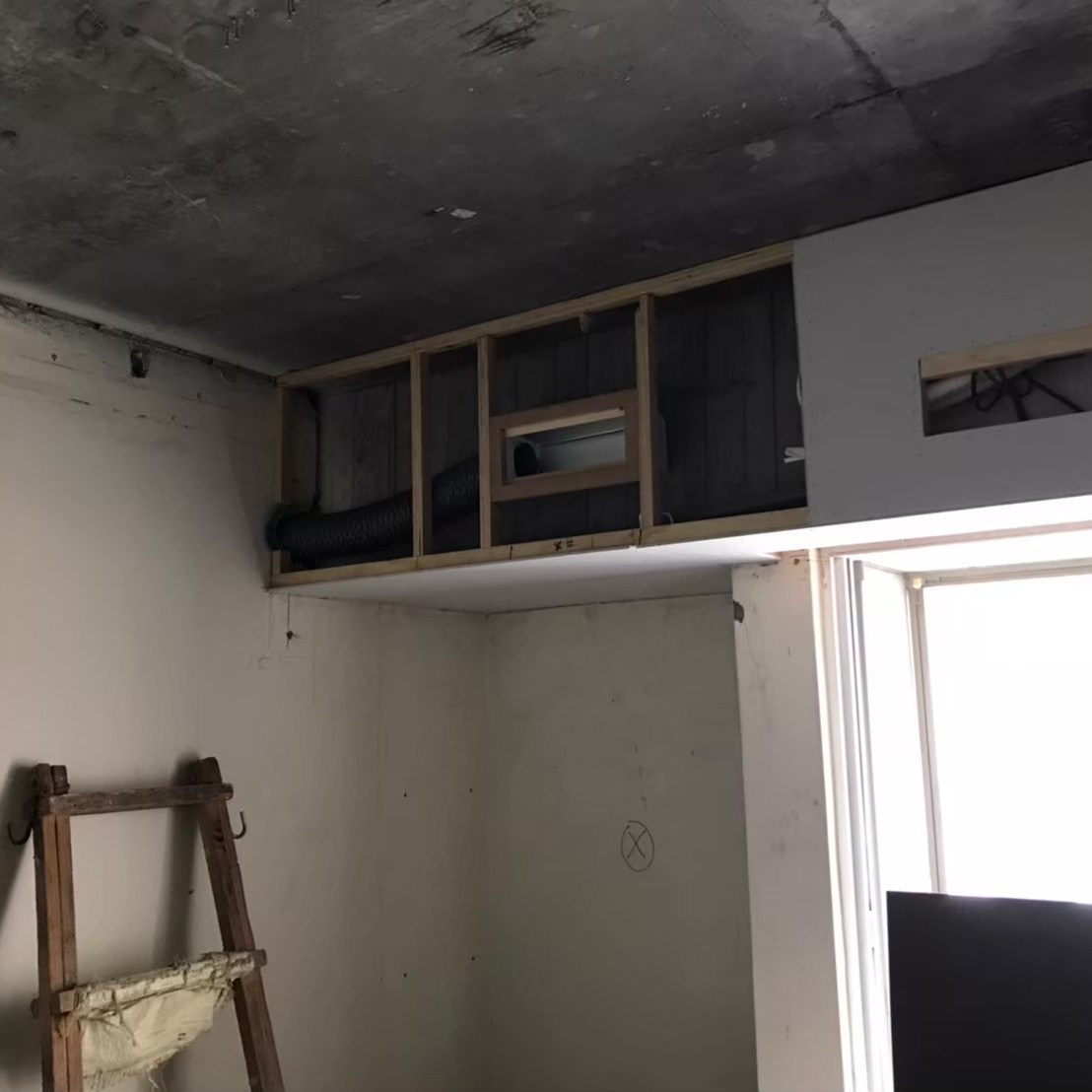

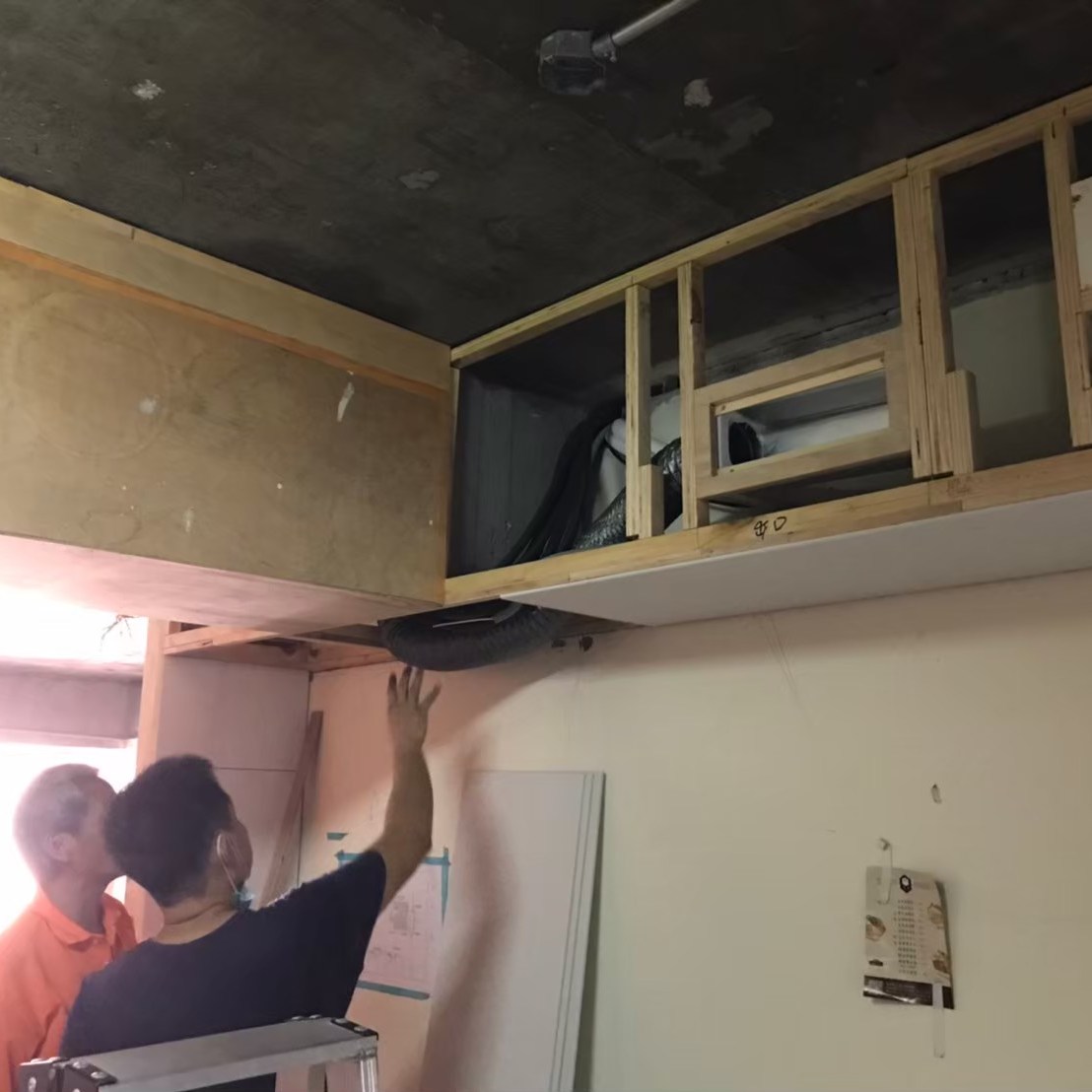

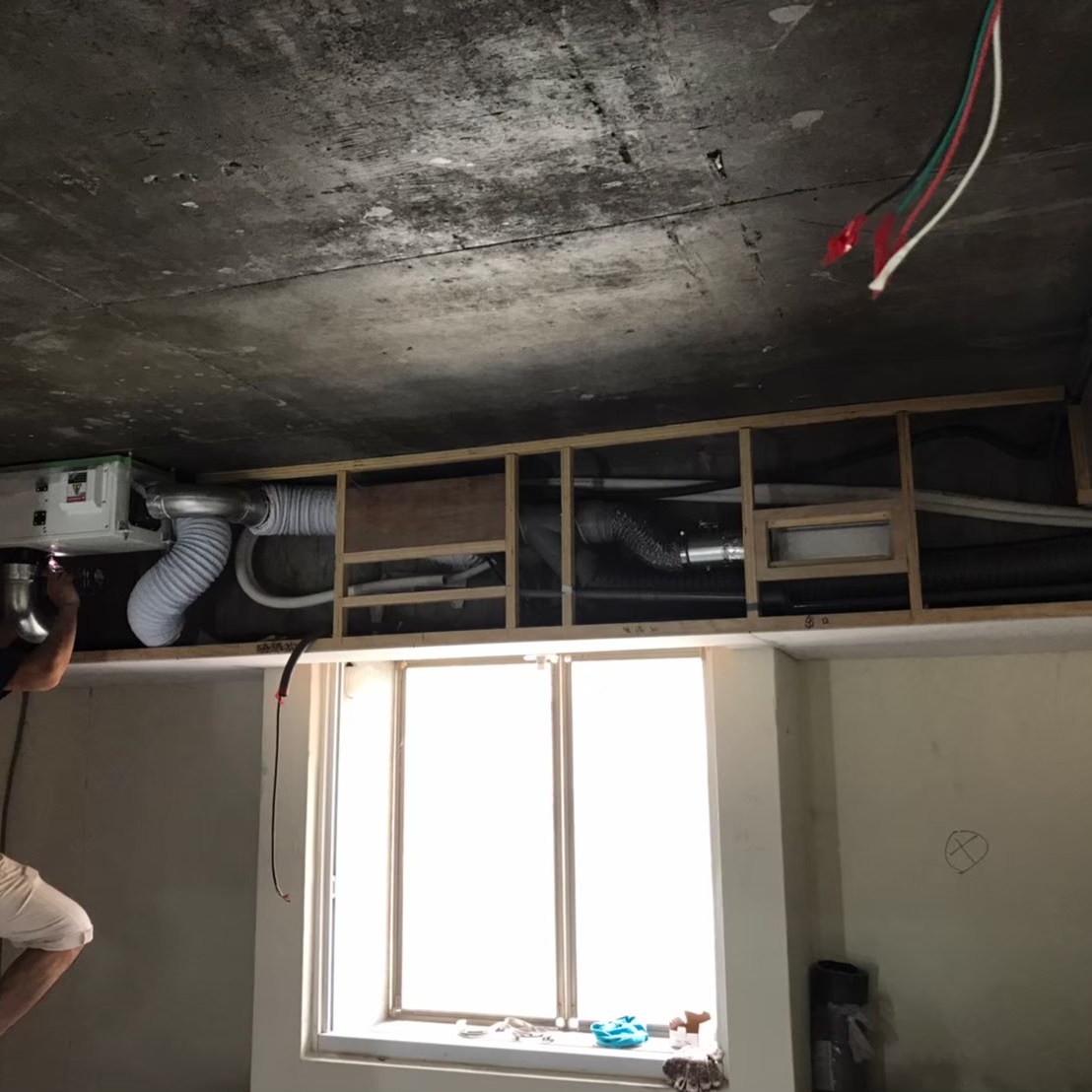

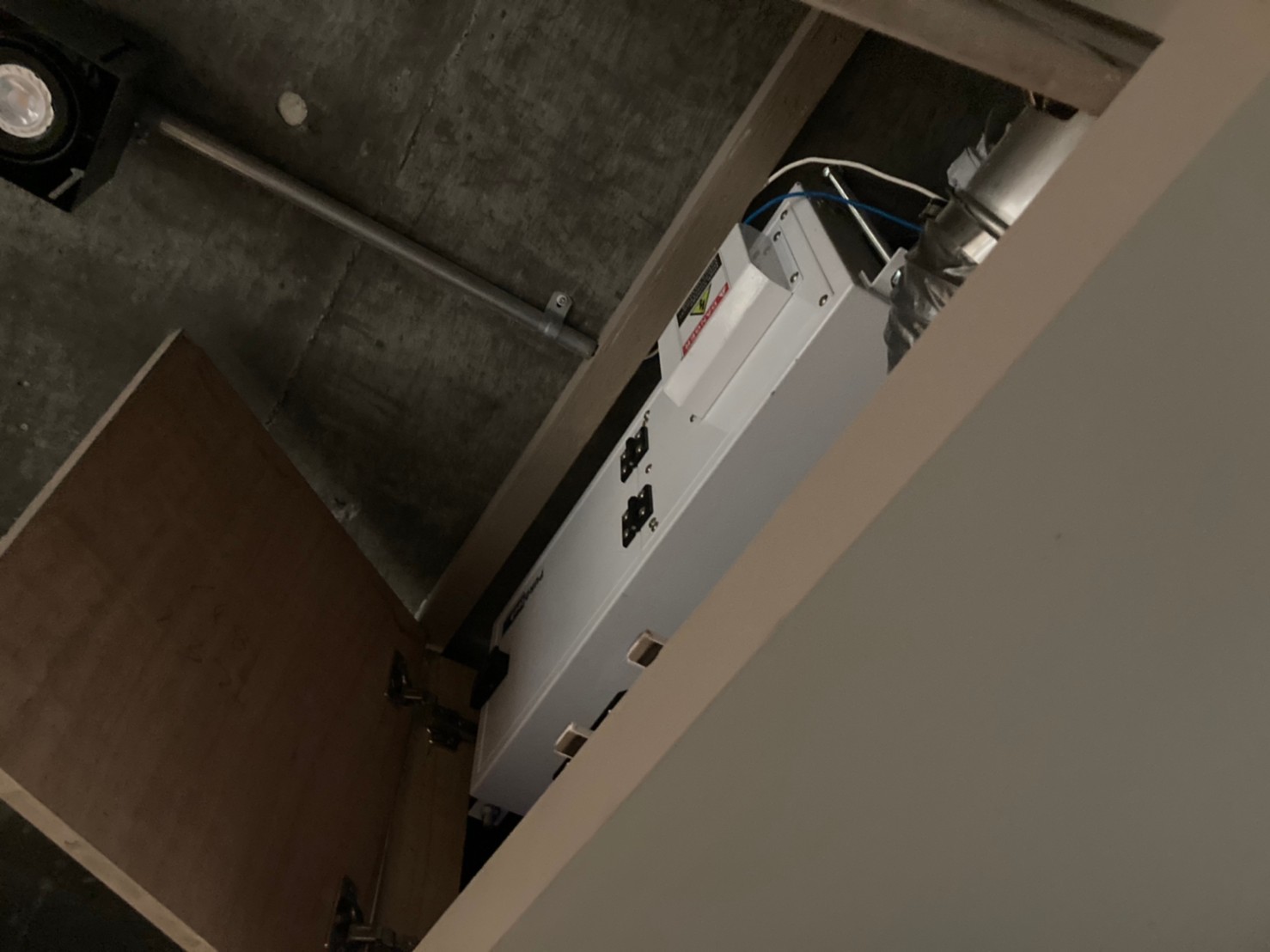

最後決定設備與櫃體結合，讓設備藏身於櫥櫃之中。
為何不使用全熱交換器
關於空氣話題，一講到室內通風換氣，常使用全熱交換器作為主要換氣設備，
因為只需要安裝一台設備，但空調設備其安裝便利與功用皆有利弊。
當室內空間有汙染、異味危害，全熱交換器就不太適合，
使用全熱交換器系統做熱交換配置，會將空氣中污染物吸附在熱交換芯上，再藉由熱交換進出空氣交換，隨著新鮮空氣再次進入到室內空間成為二次汙染，同時因為髒汙的附著，全熱交換系統中的熱交換功能將會完全喪失。
當然也有過濾功能的熱交換器，因郭宅不適合使用全熱交換，其功能在此就不再贅述。
VAF系統有何不同
首先嘉定讓正負壓氣流導引氣流，並結合空氣過濾的方式，
將髒空氣和乾淨空氣的室內路徑分開，並且排氣量設計大於進氣量，
使得生活中所產生的粉塵及異味，
可以隨著嘉定設計的路線排出室內，且杜絕此空間中有異味殘留的風險。
耐塵、低噪、高靜壓、大風量
無旋流耐塵設計、飛行器渦流原理設計
延伸閱讀：ＫＣ雪茄吧（台北敦南店）
結合智慧控制

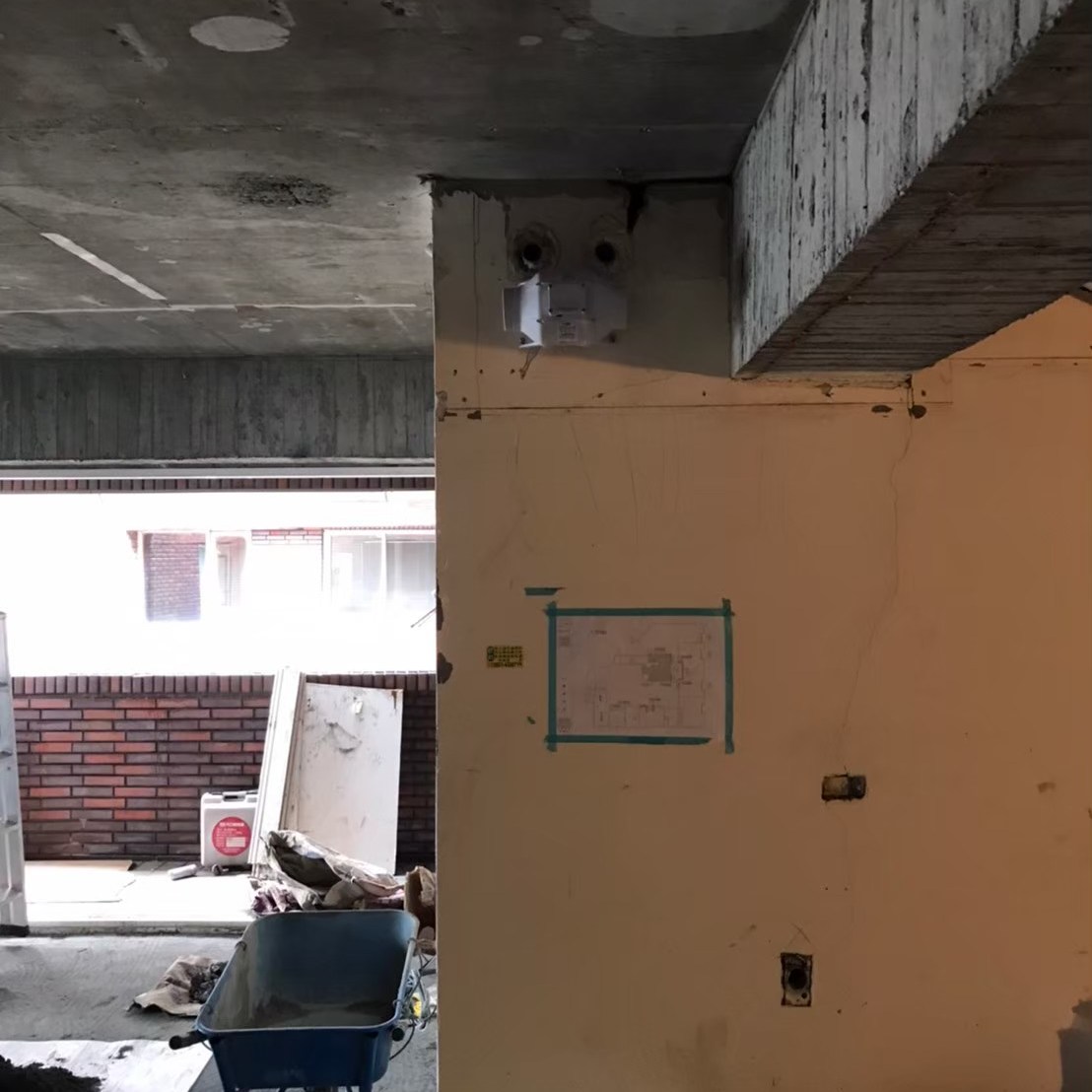

事先預留好的電路與控制開關預埋盒，此案ＶＡＦ系統中使用的是智慧控制開關，預埋盒採歐規規格是８６ｍｍ長寬４０ｍｍ深的正立方體，所以無法直接使用市面上的預埋盒，
也有部分開關是可以直接安裝於衣櫃或假牆之中的，只需要開７０ｍｍ長寬４０ｍｍ深的正立方孔洞，就可以將開關直接固定上。

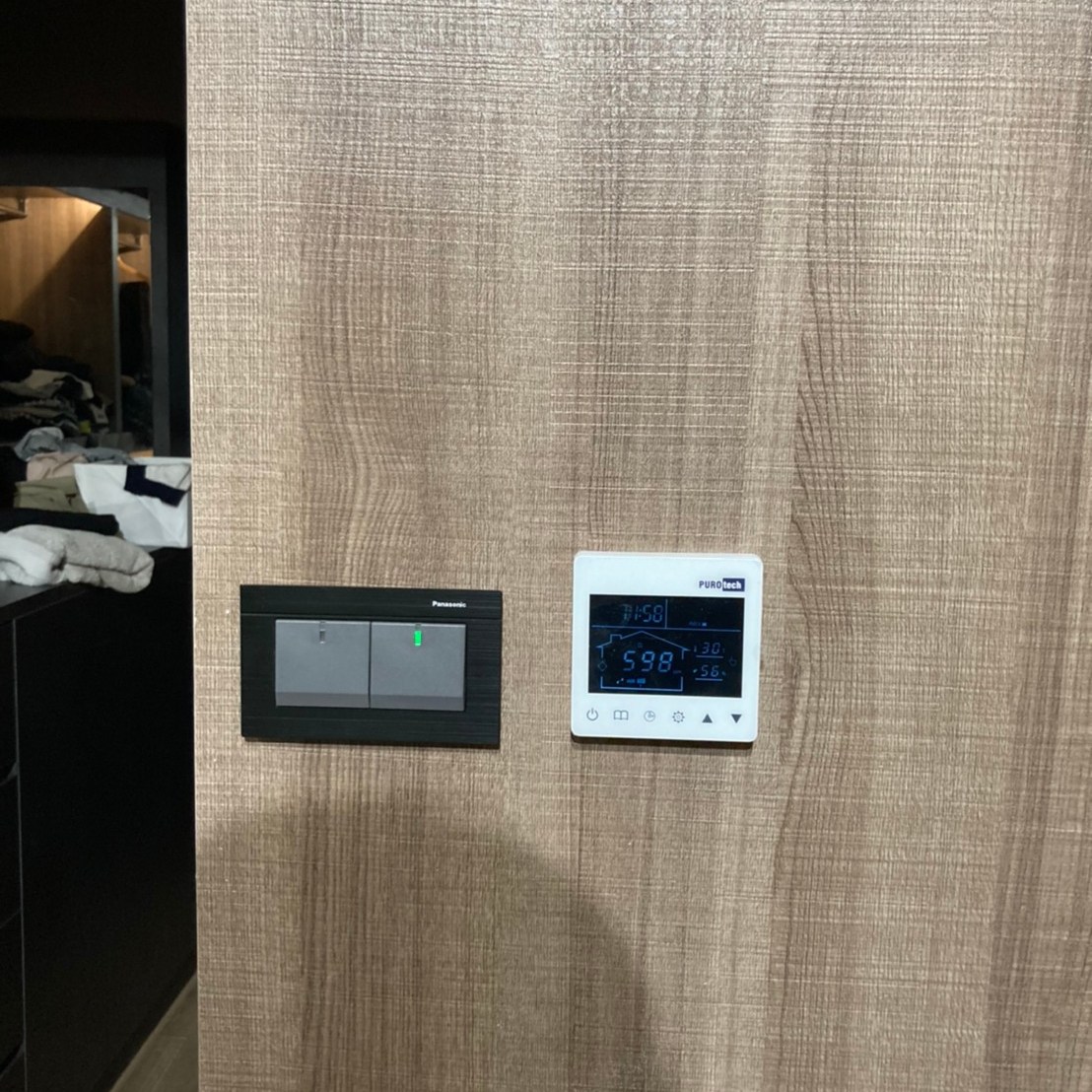

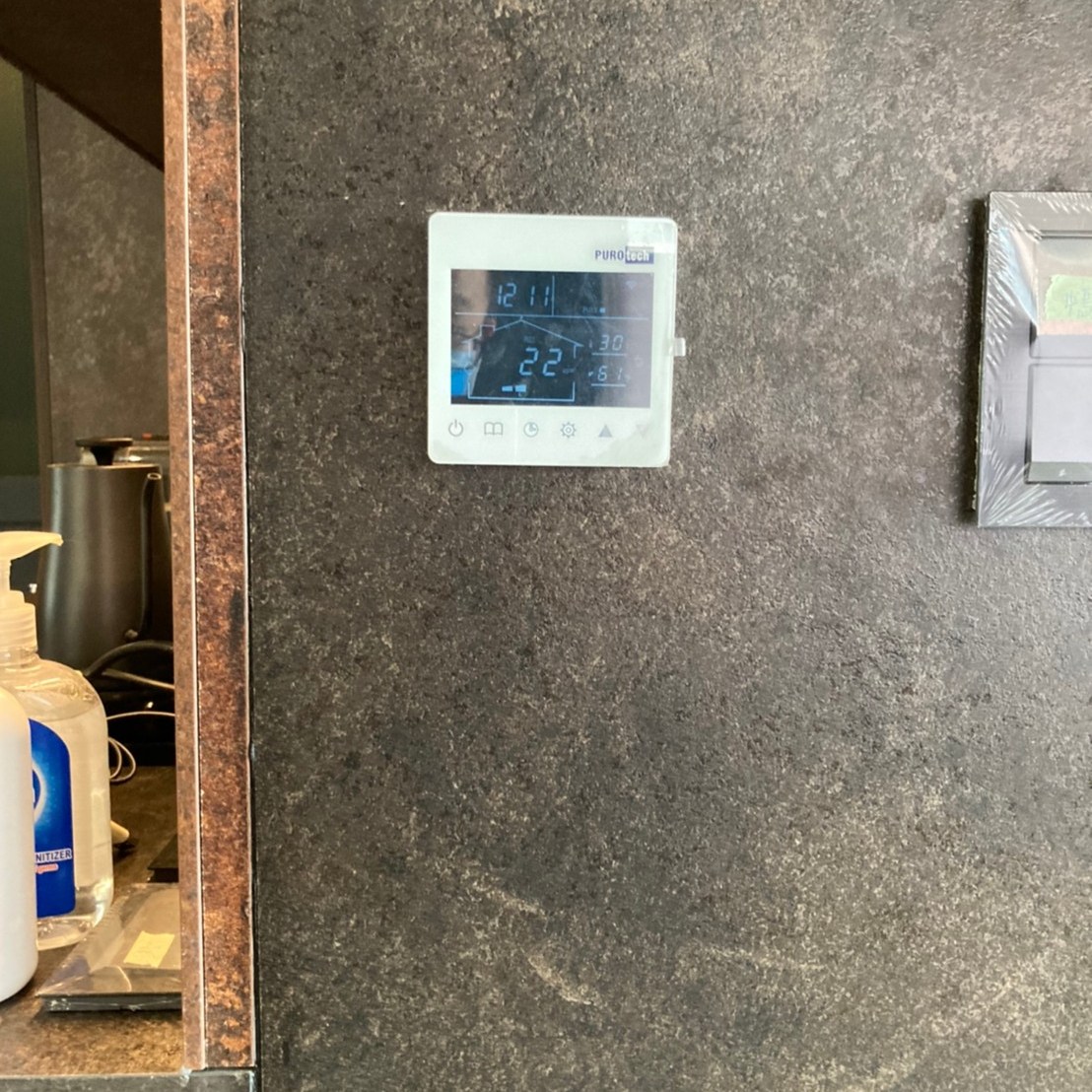

在智慧控制方面，嘉定會將正壓清淨機與負壓風機聯動控制，住戶尚未回到家中就能依靠手機監控家中的情況，室溫、濕度、空氣pm2.5含量，
而此面板還有偵測室內空氣功能，能依照室內空氣的情況自動控制，還有定時的功能，且一切都是可以客製化，依照住戶需求去控制設定的。
延伸閱讀：關於ＡＰＰ空氣管家
ＶＡＦ系統的效果
此案中首重的是寵物與廚房油煙，利用ＶＡＦ系統解決了汙染的問題，
同時還有客廳與臥室的正壓防護，ＶＡＦ系統利除了將戶外的空氣過濾再導入室內，同時也將戶外的髒空氣阻擋在外。
對於裝潢，天花板降低問題是無法忽視的課題，而VAF系統的管路較其他設備短，對於裝潢設備也是一大福音，而在此案中，更是能發揮短管路的優點，可以輕鬆的將設備隱藏於裝潢之中，而不需要特別鋪開天花板。
關於室內空氣，最能帶出體感的是廚房，油煙帶給空氣的黏膩與厚重感，

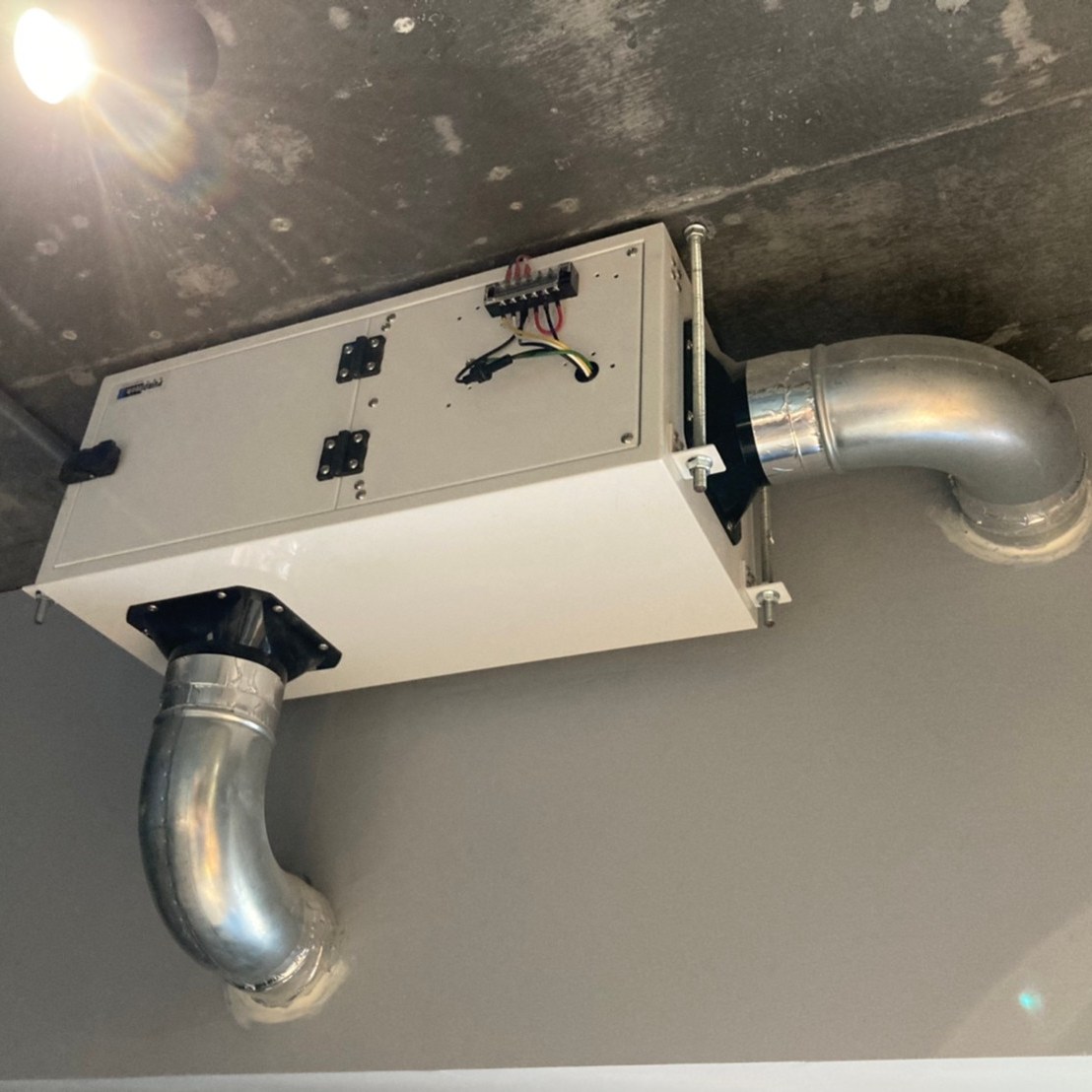

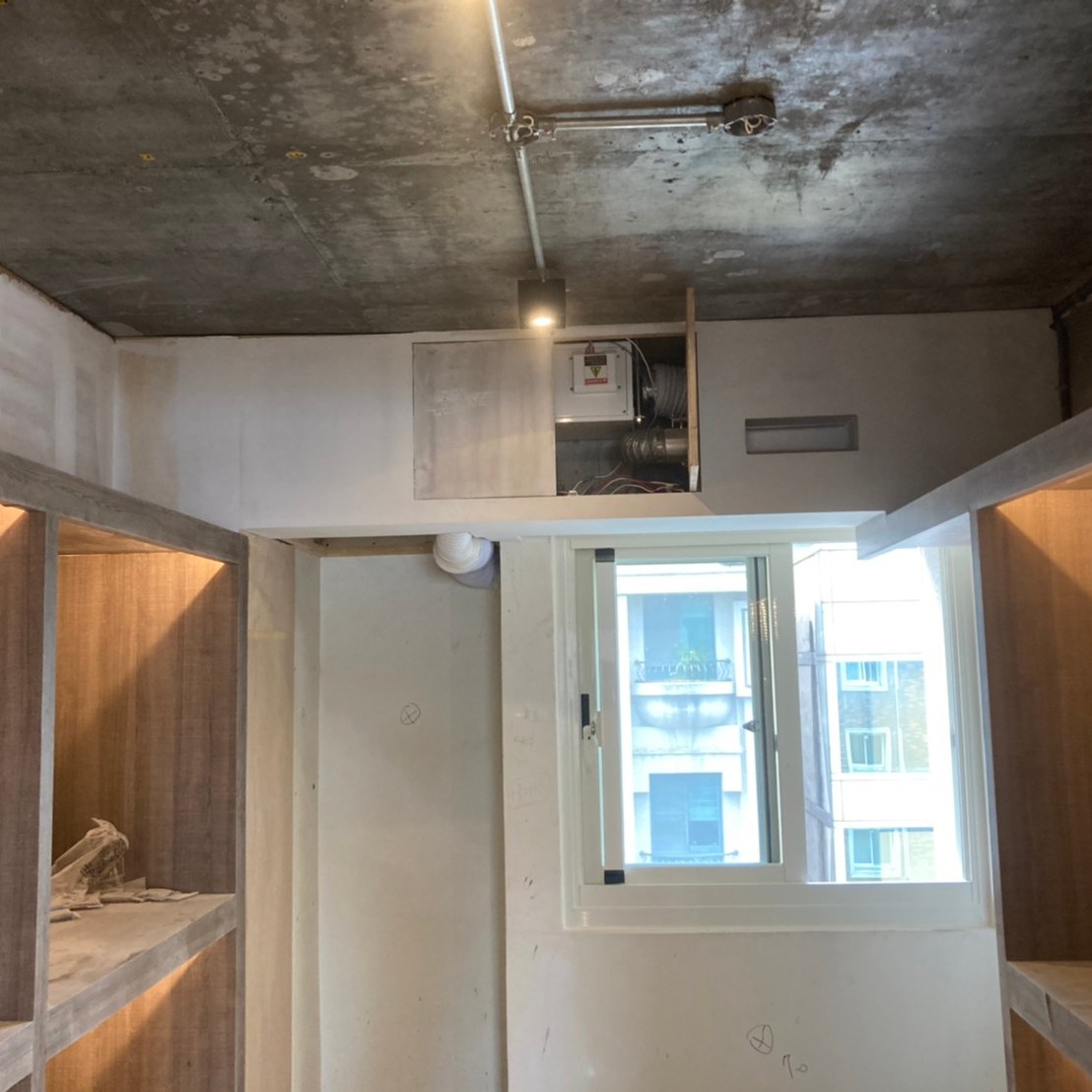

更能顯出ＶＡＦ系統中換氣的效用，上圖中為臥室的紀錄照，
利用硬管與消音管，讓ＶＡＦ系統的清淨機，即使安裝在座位旁也不會有不適感。
完工後，住戶能使用手機直接操作，且實施遠端監控，

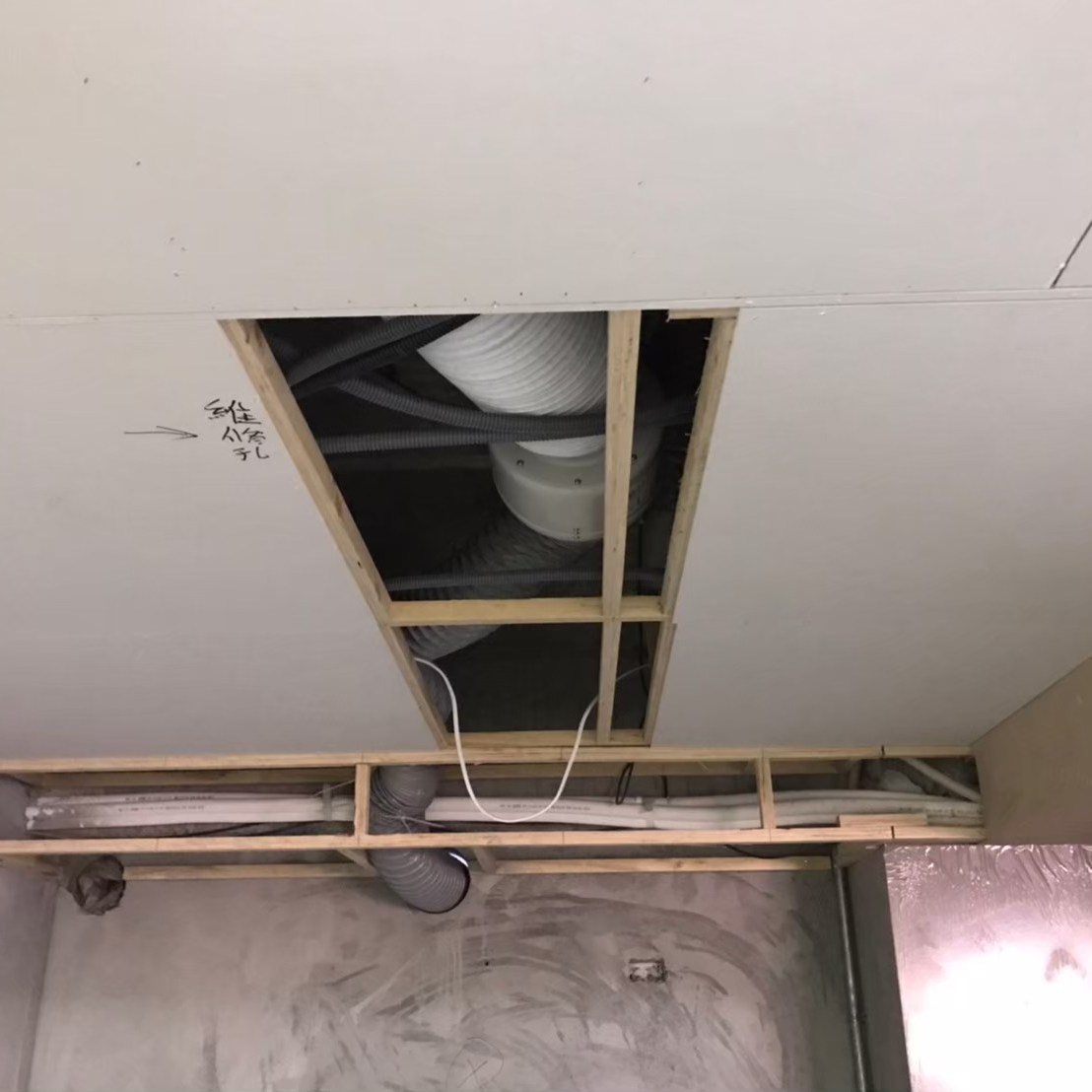

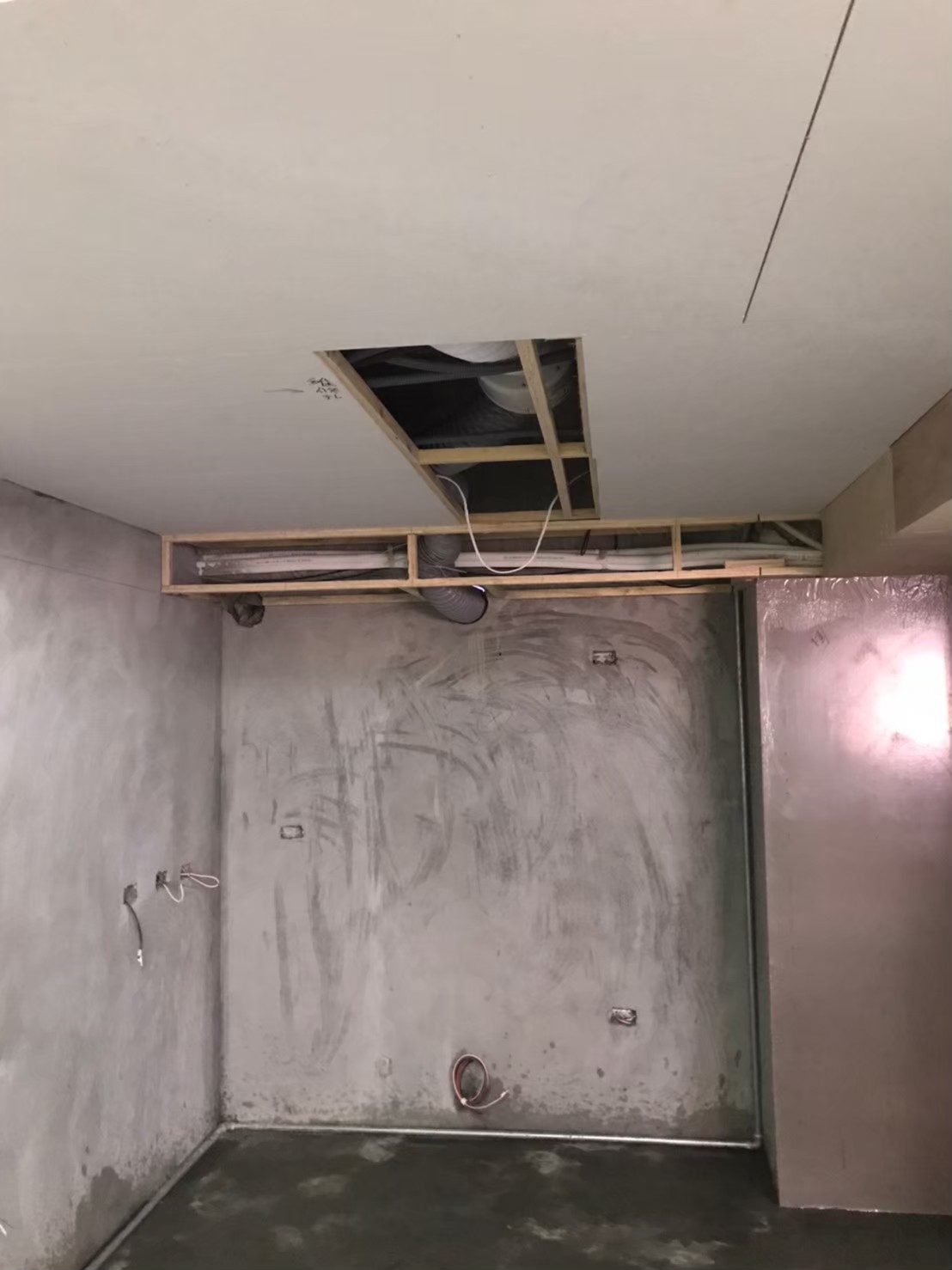

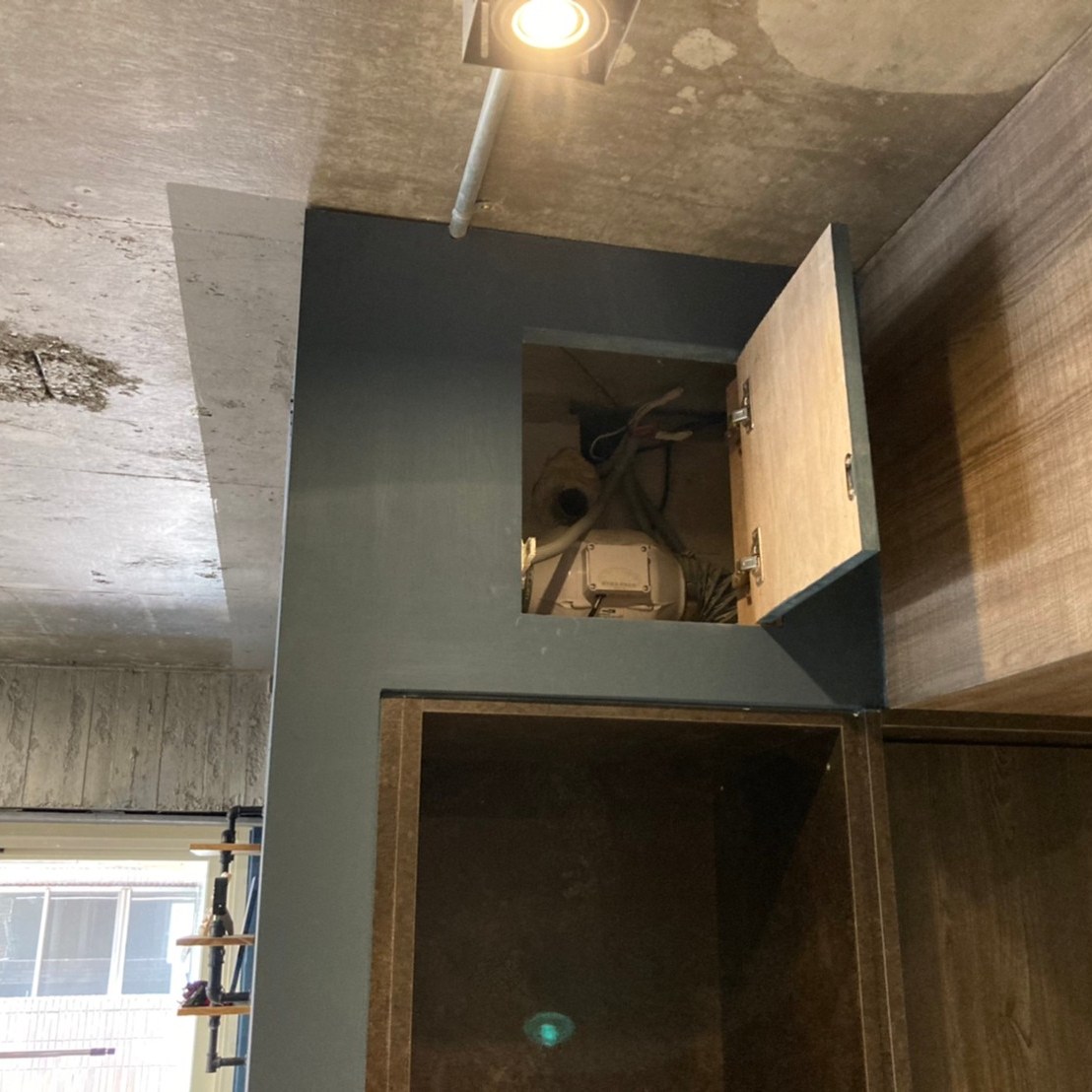

在此特別提醒，如上圖所記錄的，設備都必須可以更換濾桶，
在安裝時切記要預留足夠大維修孔，以免日後更換濾桶有疑慮。
