此案是位於台中的商務空間，感謝大牆演繹設計的美化與合作！
設計需求
1.案主需求：室內雪茄、室內不開窗通風換氣。
2.環境現況：大樓位於道路旁，室內空氣不佳。
3.使用經驗：對雪茄氣味逸散很在意，希望不影響其他空間。
4.使用情況：辦公室的空氣希望改善、需要室內雪茄的空間。
5.期待成果：愉快地室內抽雪茄，也不會影響其他同事。
將空間分類
了解客戶需求後，讓嘉定從三個面向來剖析空間：使用度、功能性、汙染源
空間的使用度：人數多寡、流動量多寡、使用高峰多寡
空間的功能性：室內的事件發生有哪些、生活功能、辦公功能、娛樂功能
空間的汙染源：物品（帶入空間）、用品（空間中使用）、存物（長期擺放於空間）、殘留物（例如油煙、CO2……等）
辦公區域：使用度高、功能性低、汙染源低
雪茄區域：使用度中、功能性高、汙染源高（異味產生源頭）
經過設計師評估，希望將兩個空間合一，因此ＶＡＦ系統更能展露拳腳。

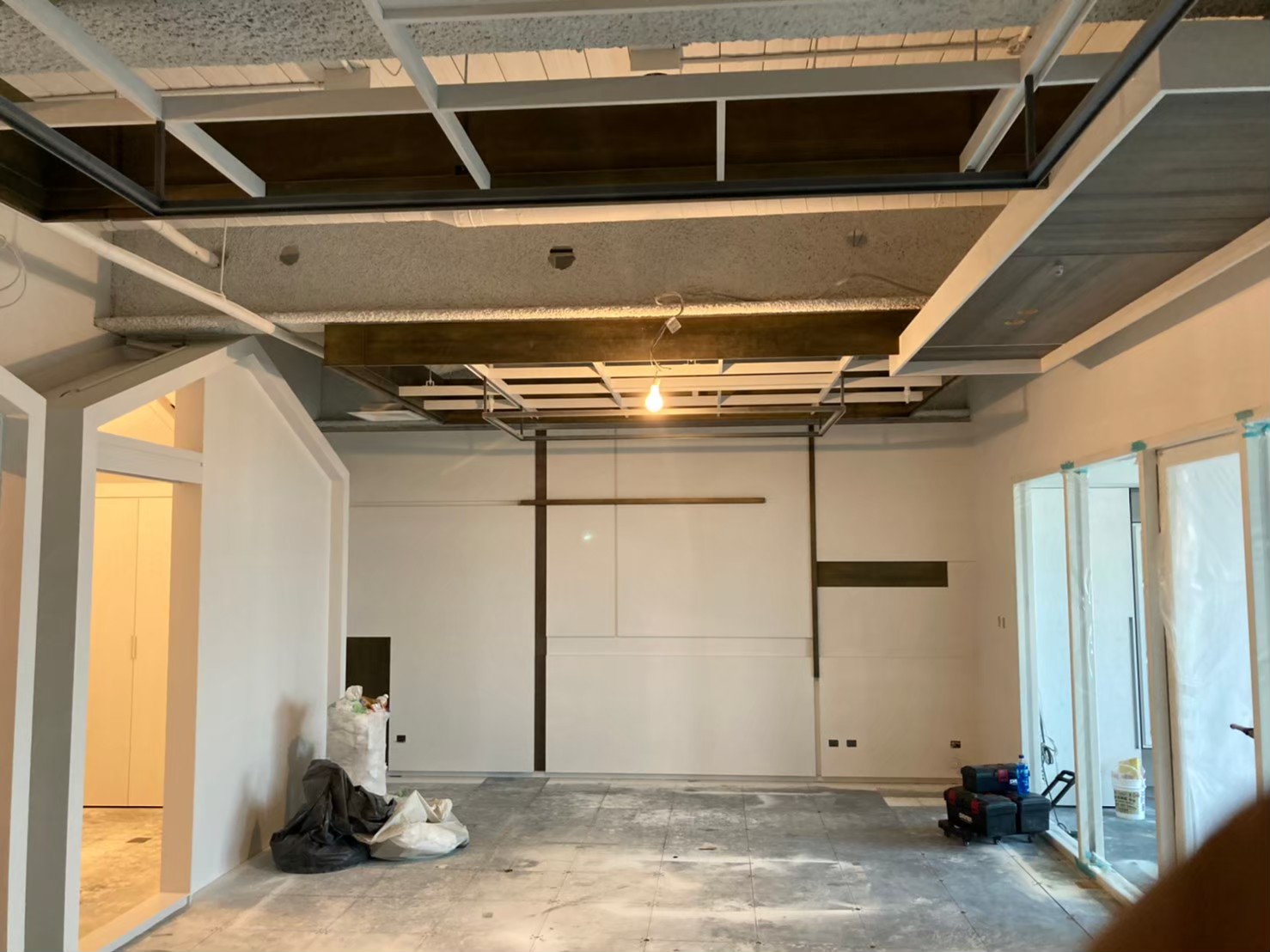

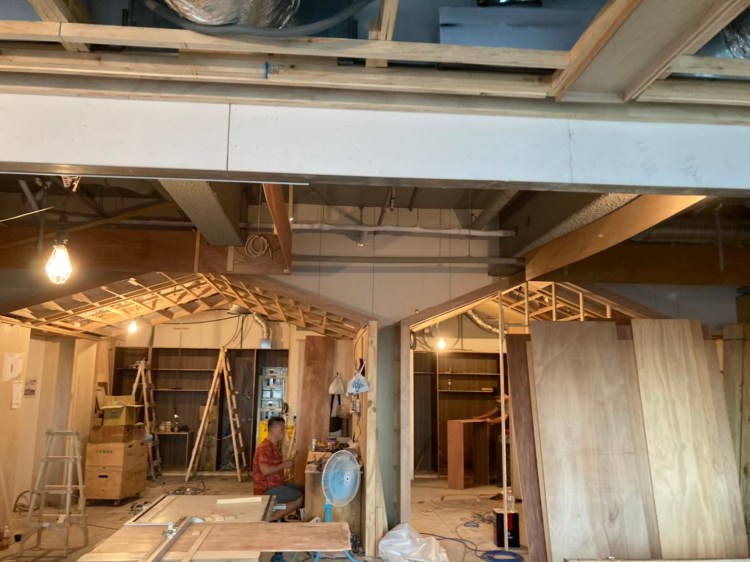

與設計師現場討論，並評估空間利用，是很重要的。

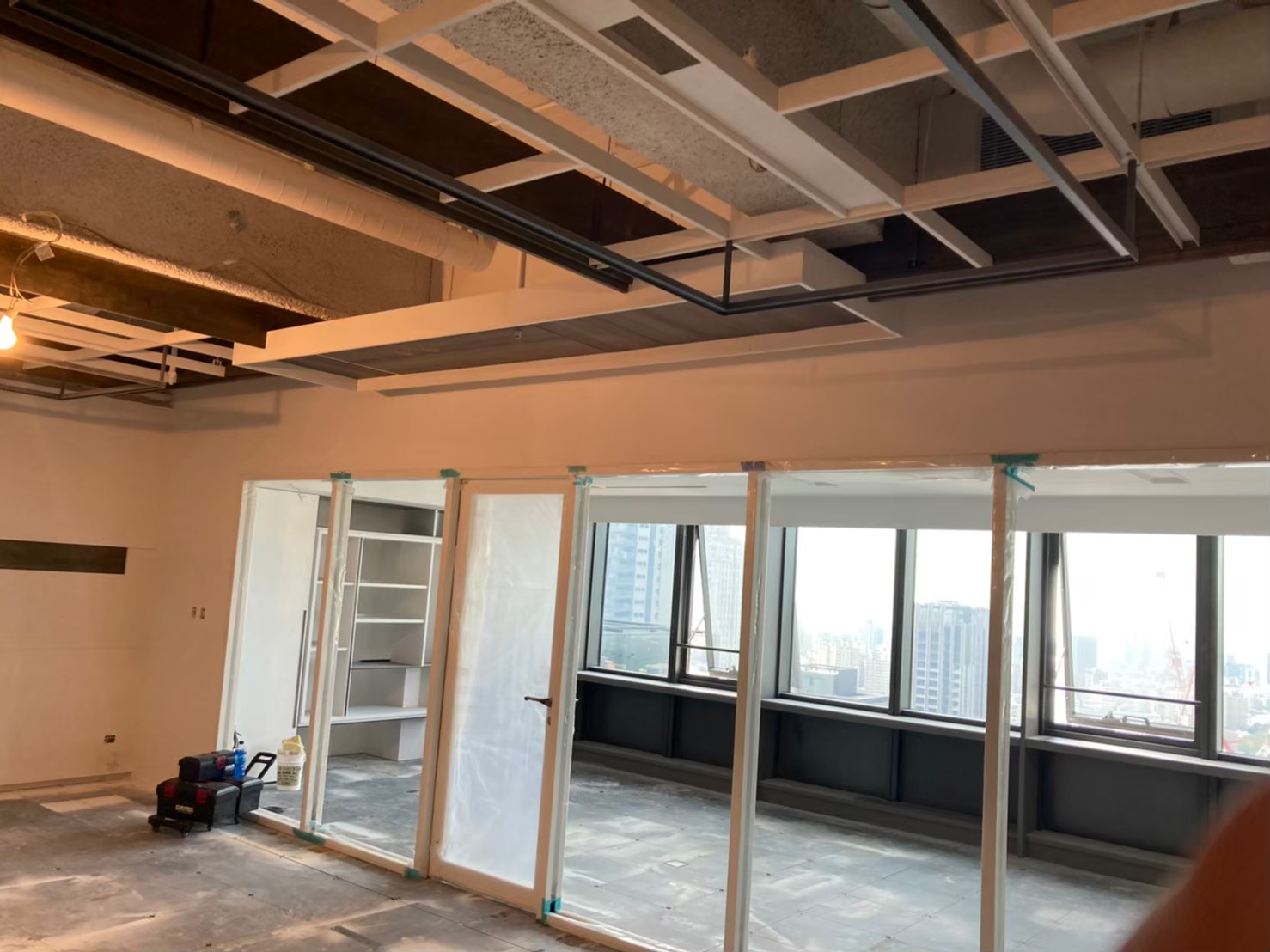

設計安裝
將此空間設計成負壓空間是無庸置疑，在室內雪茄的空氣設計中，至少需要１２至
３０次的換氣量，才能保持室內的健康舒適，並且讓室內異味不溢散，
負壓空間的候選名單，都是室內的汙染源，依照汙染產生的數量與週期，規劃出眾多空氣的排出量為多少，即是負壓的最大要點之一。

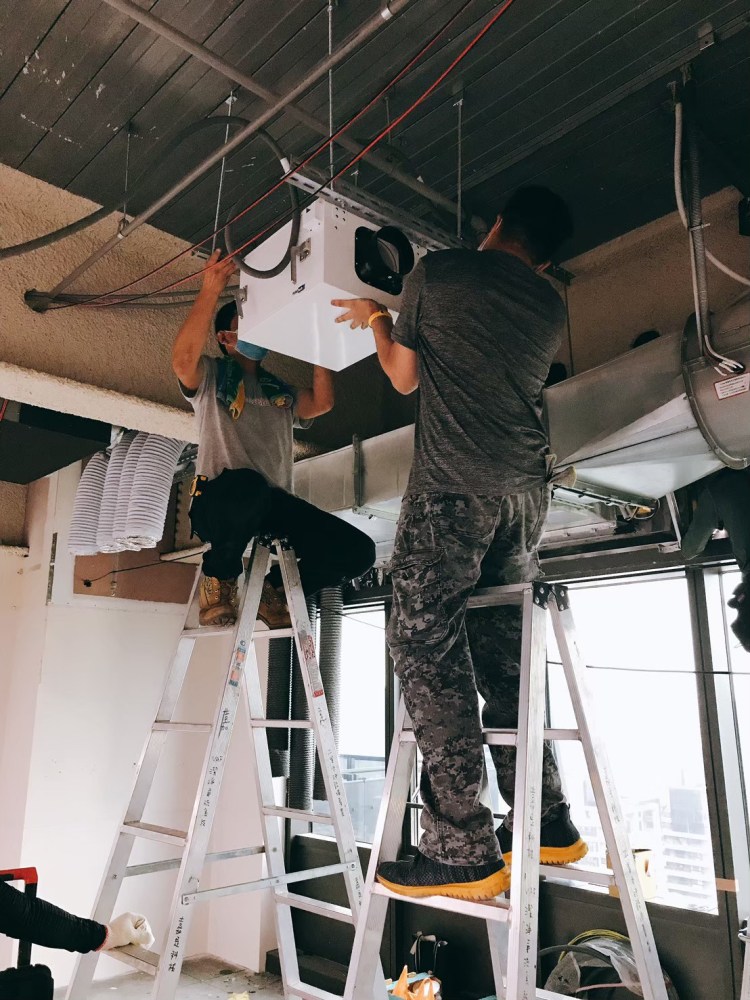

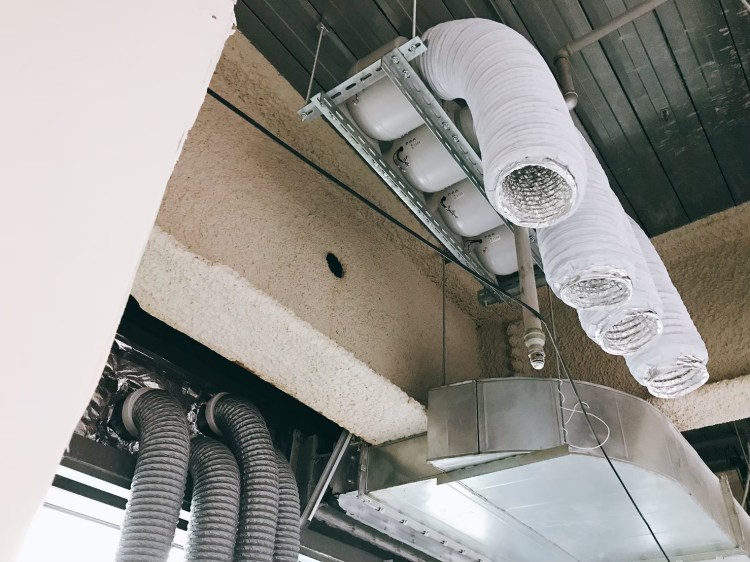

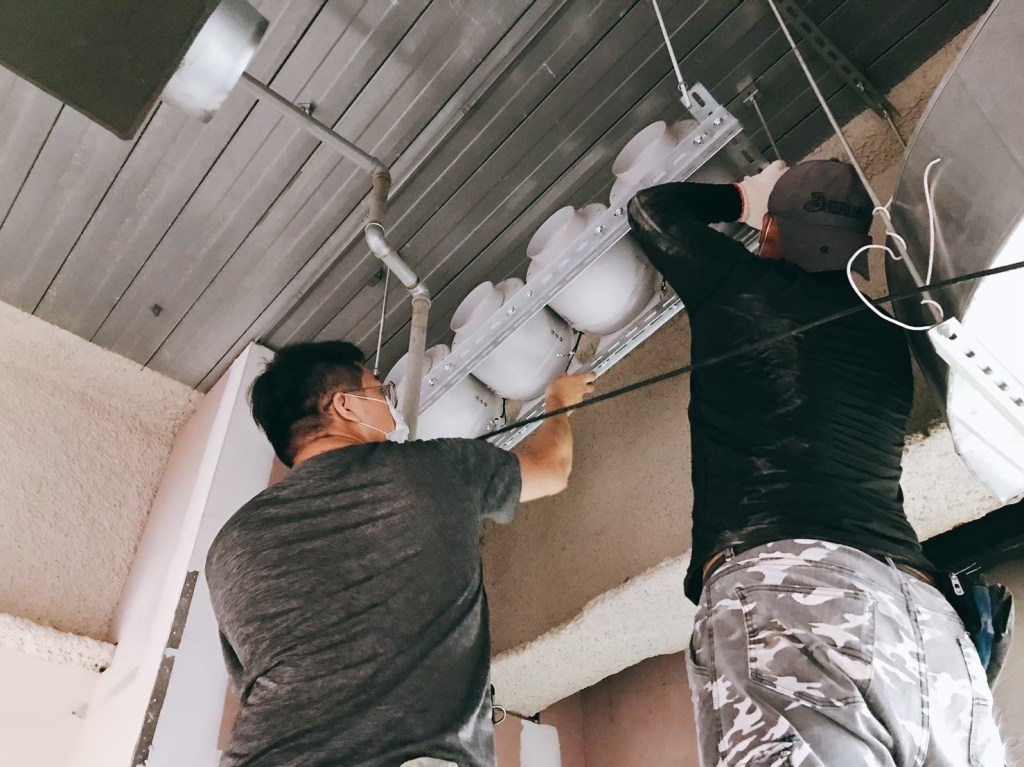

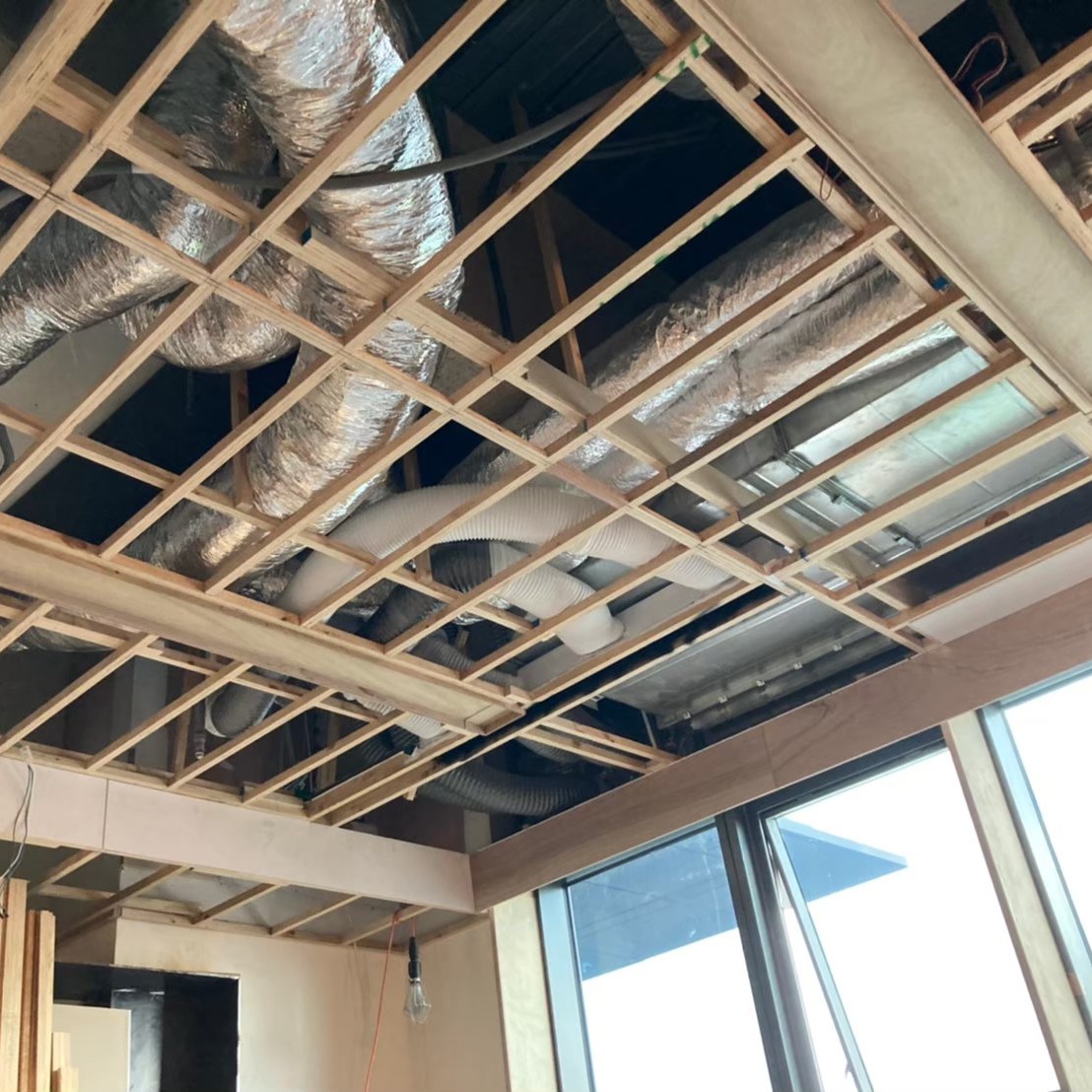

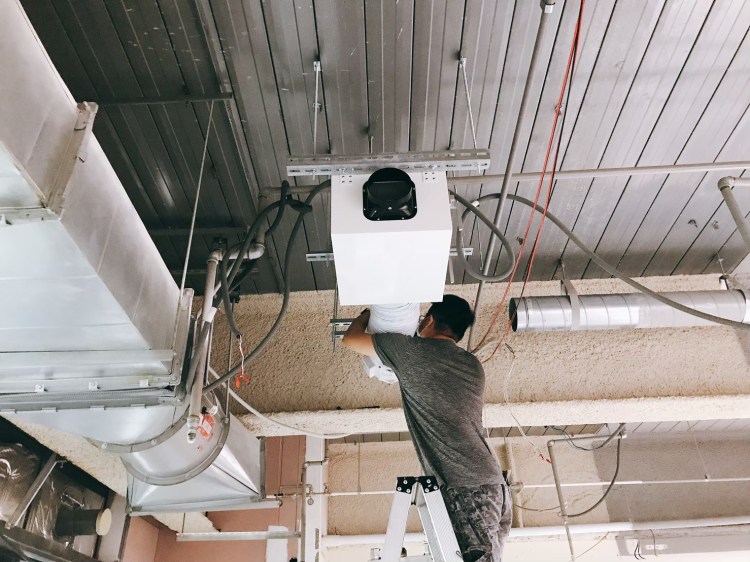

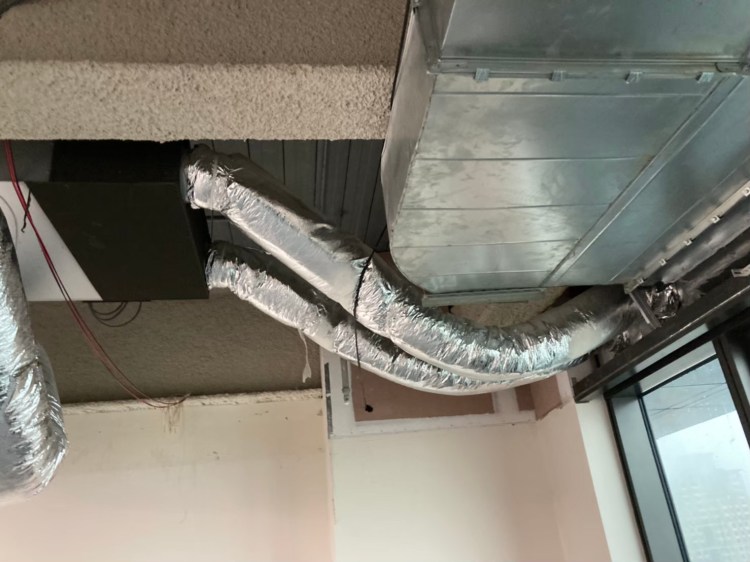

關於設備安裝，採用吊隱的方式將負壓風機並排，除了美觀與空間的善用，同時讓維修更方便，維修孔只需要開一個區域即可，同時每一台都安裝消音管，即使設備全運載，也不會蓋過室內的輕音樂，實際測量，運轉噪音在５０分貝內，也沒有產生共振現象。
空氣設計

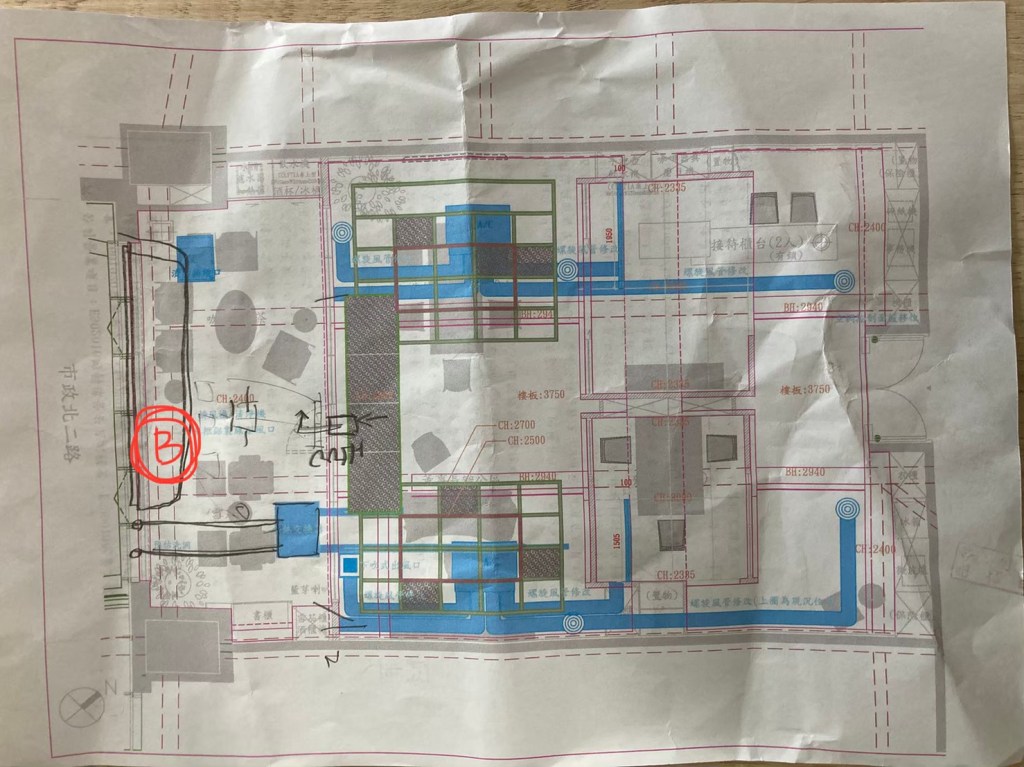

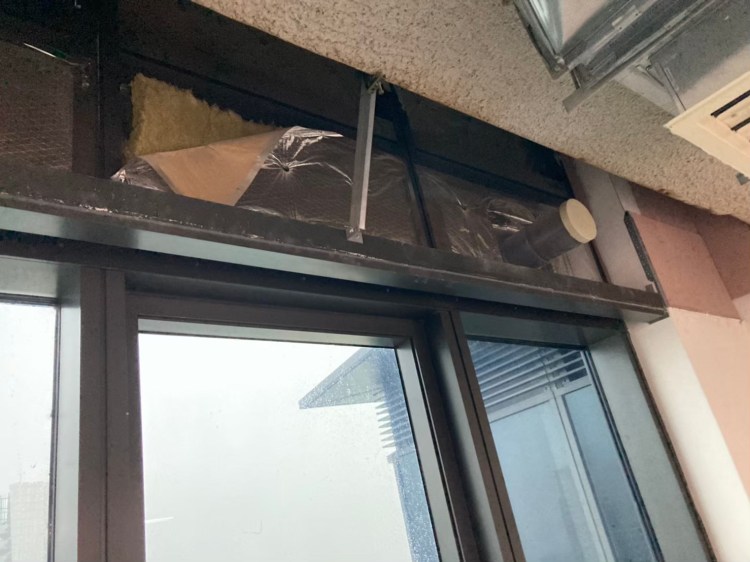

此案的空間十足，但缺點是對外窗數量較少，整個空間只有兩扇對外窗，所以經過VAF系統的設計，空氣量才能足夠，
對於辦公室的空氣量，以每個員工都至少３０ＣＭＨ的換氣量作計算，

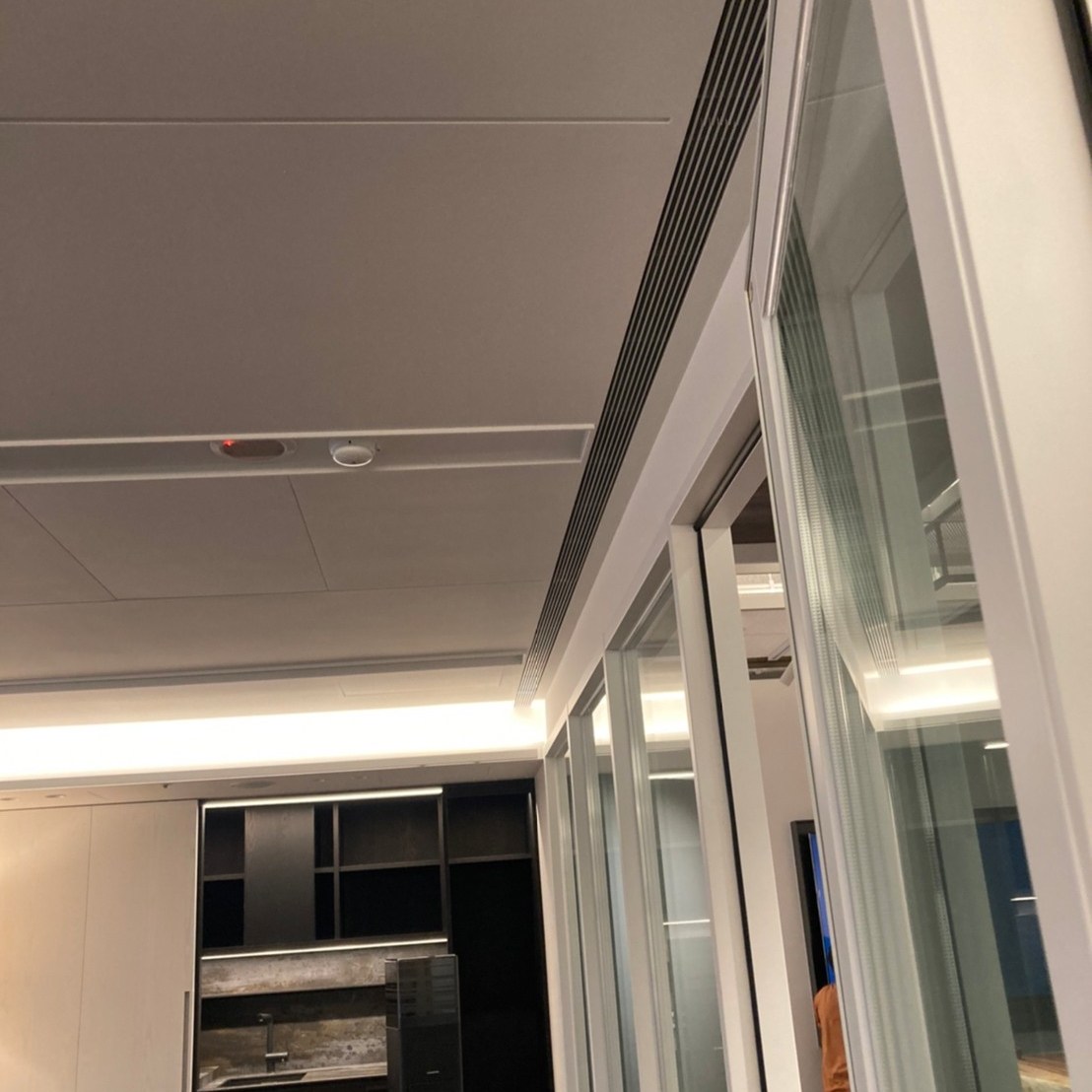

並且讓風口與冷氣空調錯開不並列相連，避免產生冷凝現象，
所以雪茄室：最多異味污染的空間，嘉定希望在此空間的門口設定為進氣，防止異味逸散到其他的空間中。
而在辦公桌的位置，嘉定再增加一個過濾箱，其功能與目的，
是使雪茄室中的辦公區域減少煙霧瀰漫的情況，讓異味的擴散影響降到最低，同時負壓空間的風向，也能更加舒適且效率地完成空氣淨化任務。
為何不使用全熱交換器
關於空氣話題，一講到室內通風換氣，常使用全熱交換器作為主要換氣設備，
因為只需要安裝一台設備，但空調設備其安裝便利與功用皆有利弊。
當室內空間有汙染、異味危害，全熱交換器就不太適合，
使用全熱交換器系統做熱交換配置，會將空氣中污染物吸附在熱交換芯上，再藉由熱交換進出空氣交換，隨著新鮮空氣再次進入到室內空間成為二次汙染，同時因為髒汙的附著，全熱交換系統中的熱交換功能將會完全喪失。
當然也有過濾功能的熱交換器，但如果您有雪茄的使用需求，不建議使用全熱交換。
VAF系統有何不同
首先嘉定讓正負壓氣流導引氣流，並結合空氣過濾的方式，
將髒空氣和乾淨空氣的室內路徑分開，並且排氣量設計大於進氣量，
使得有限空間中所產生的汙染及異味，
可以隨著嘉定設計的路線排出室內，且杜絕空間中有異味殘留的風險。
耐塵、低噪、高靜壓、大風量
無旋流耐塵設計、飛行器渦流原理設計
延伸閱讀：ＫＣ雪茄吧（台北敦南店）
結合智慧控制

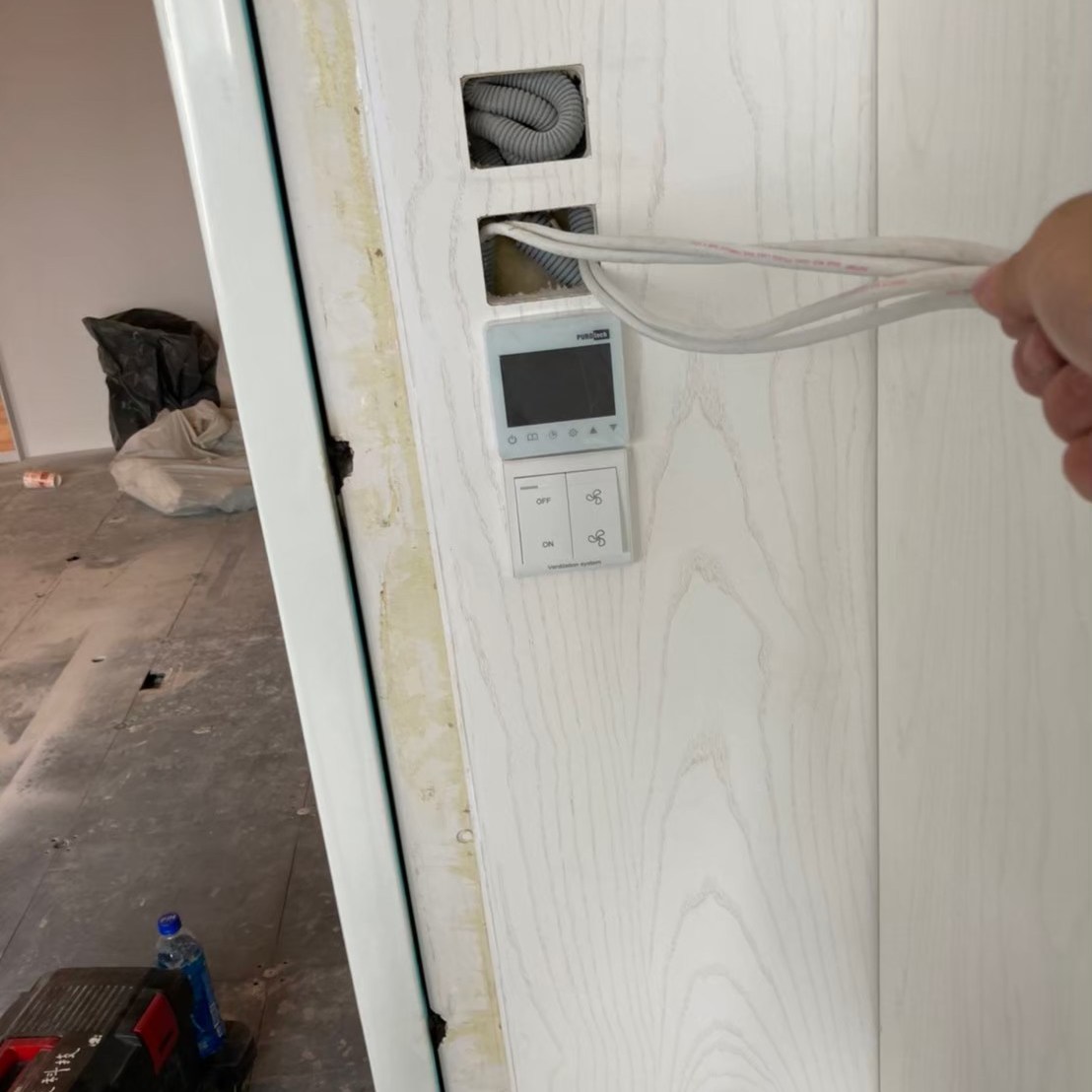

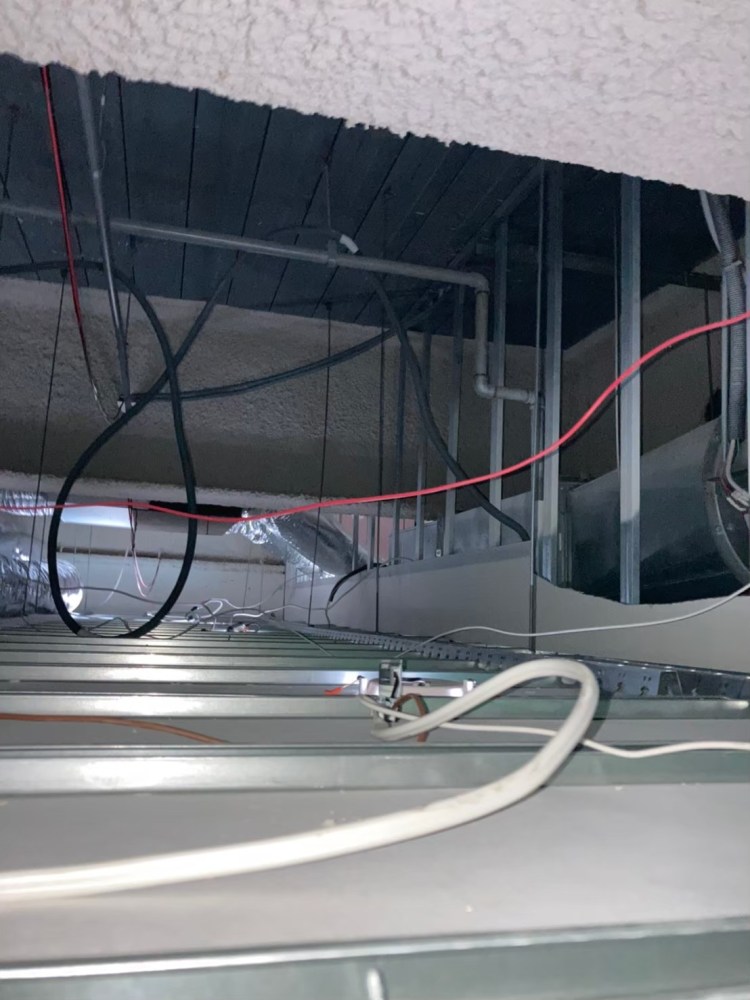

事先預留好的電路與控制開關預埋盒，此案ＶＡＦ系統中使用的是智慧控制開關，預埋盒採歐規規格是８６ｍｍ長寬、４０ｍｍ深的正立方體，所以無法直接使用市面上的預埋盒，當然也可以使用市面上的歐規預埋盒，但要注意深度是否大於４０ｍｍ，
也有部分開關的安裝方式，是可以直接安裝於衣櫃或假牆之中，
只需要開７０ｍｍ長寬４０ｍｍ深的正立方孔洞，就可以將開關直接固定上。

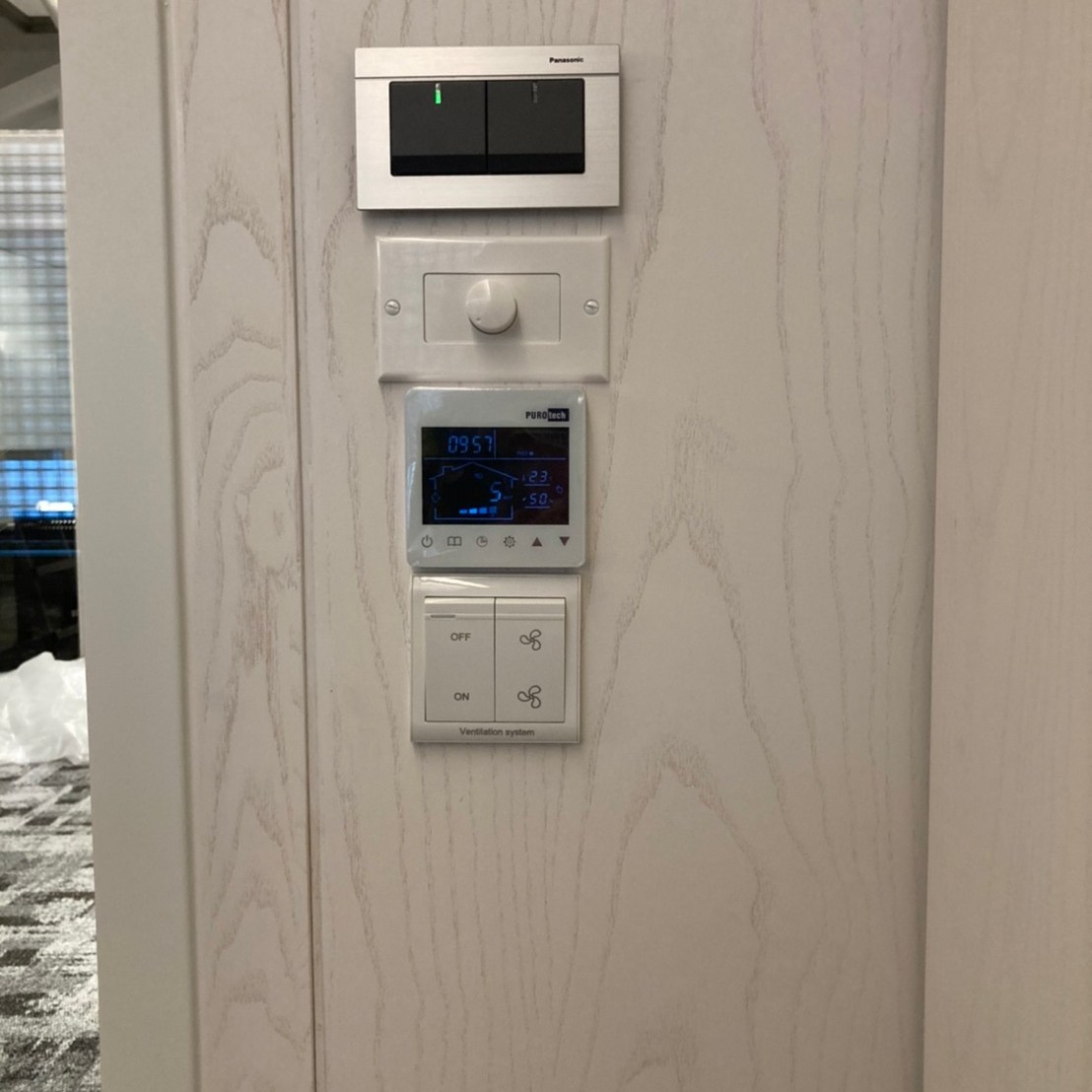

在智慧控制方面，嘉定會將正壓清淨機與負壓風機聯動控制，讓用戶人在戶外就能依靠手機監控辦公室的情況，室溫、濕度、空氣pm2.5含量，
而此面板還有偵測室內空氣功能，能依照室內空氣的情況自動控制，還有定時的功能，且一切都是可以利用APP去客製化，依照住戶需求去控制設定的。
延伸閱讀：關於ＡＰＰ空氣管家

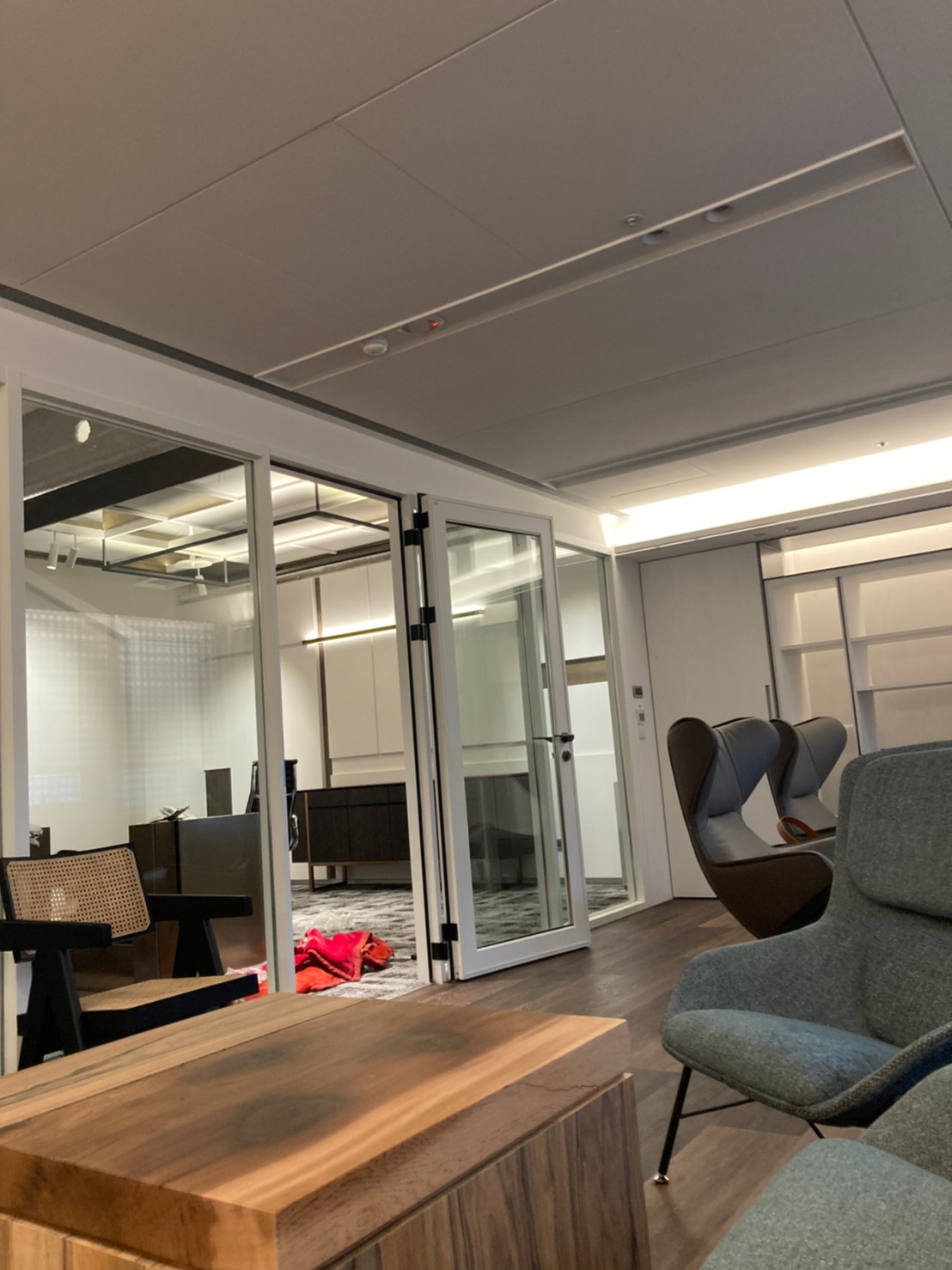

ＶＡＦ系統的效果
此案中首重的是室內雪茄空間，利用ＶＡＦ系統解決了汙染的問題，
同時ＶＡＦ系統利除了將其他空間的空氣過濾再導入雪茄室，同時也將戶外的髒空氣阻擋在外。

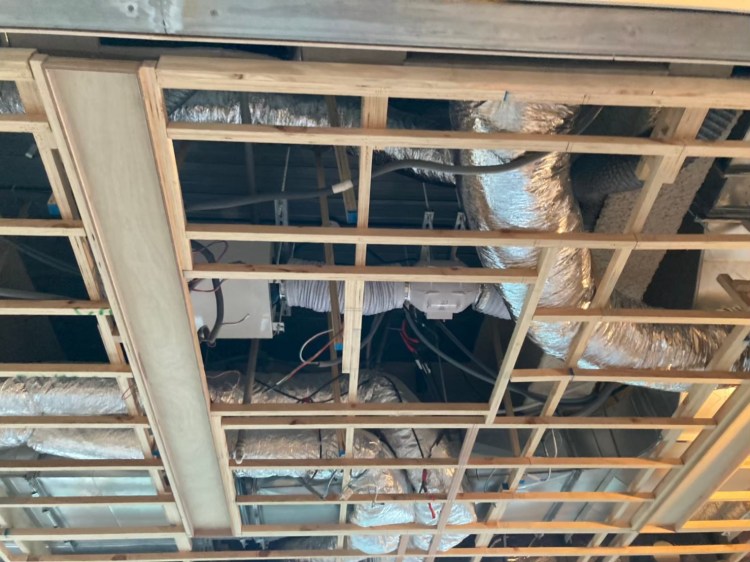

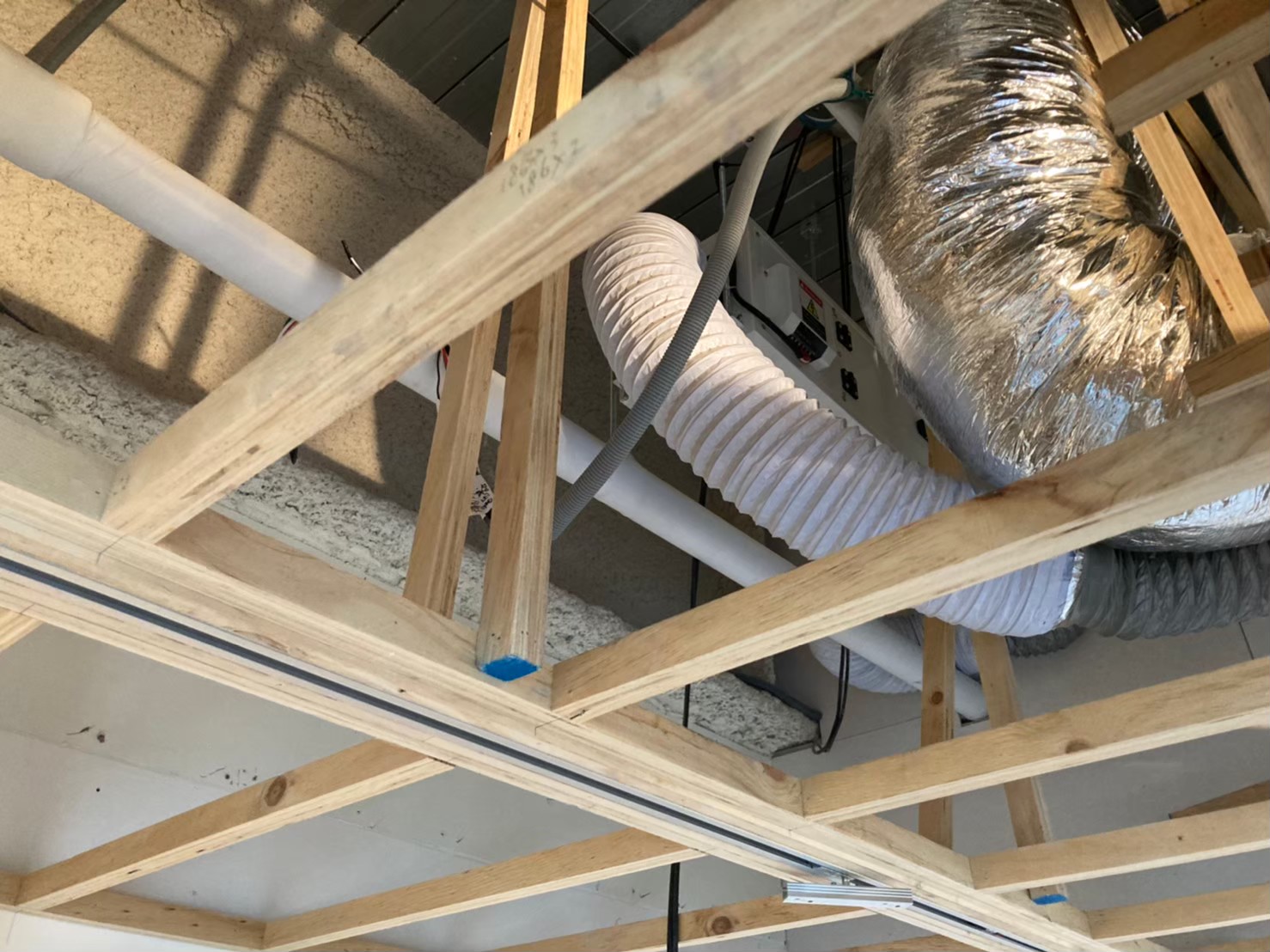

對於裝潢，天花板降低問題是無法忽視的課題，而VAF系統的管路較其他設備短，對於裝潢設備也是一大福音，而在此案中，更是能發揮短管路的優點，可以將設備隱藏於天花板，而不需要特別降低室內高度。
關於室內空氣，如果有大量的煙霧產生，更能顯出ＶＡＦ系統中換氣的效用，
並且ＶＡＦ系統的清淨機會安裝消音管，安裝在座位旁也不會有擾人的噪音產生。

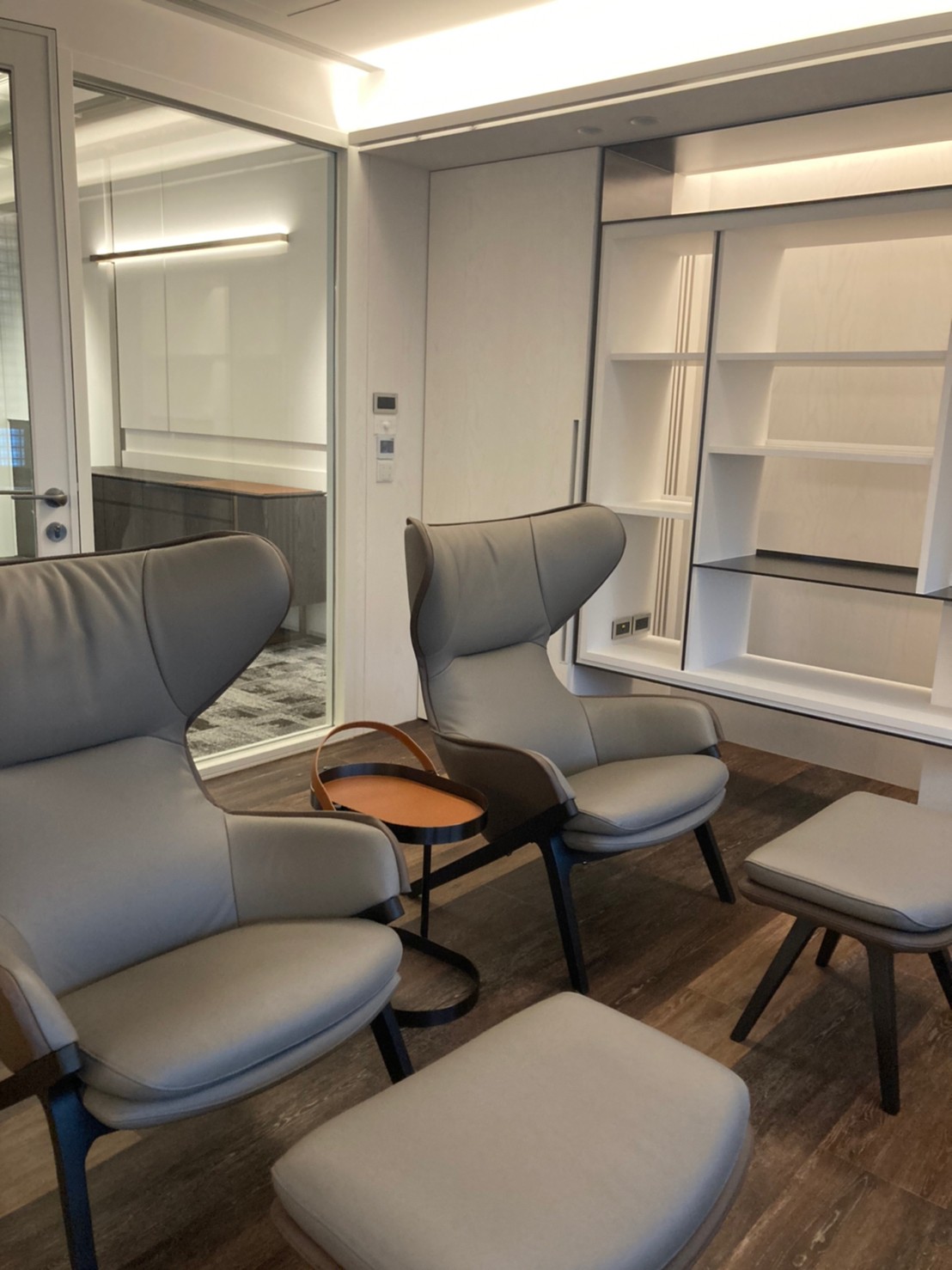

完工後，住戶能使用手機直接操作，且實施遠端監控。
在此特別提醒，關於維修孔的尺寸，設備都必須可以拆下更換維修，
在安裝時切記要預留足夠大維修孔，以免日後更換濾桶、維修保養有疑慮。
