此案是位於高雄的左營區明誠二路505號，晚風雪茄館
業主除了規劃了餐酒館，也希望雪茄的客人也能在裡面同樂！
設計需求
1.案主需求：室內雪茄、通風換氣。

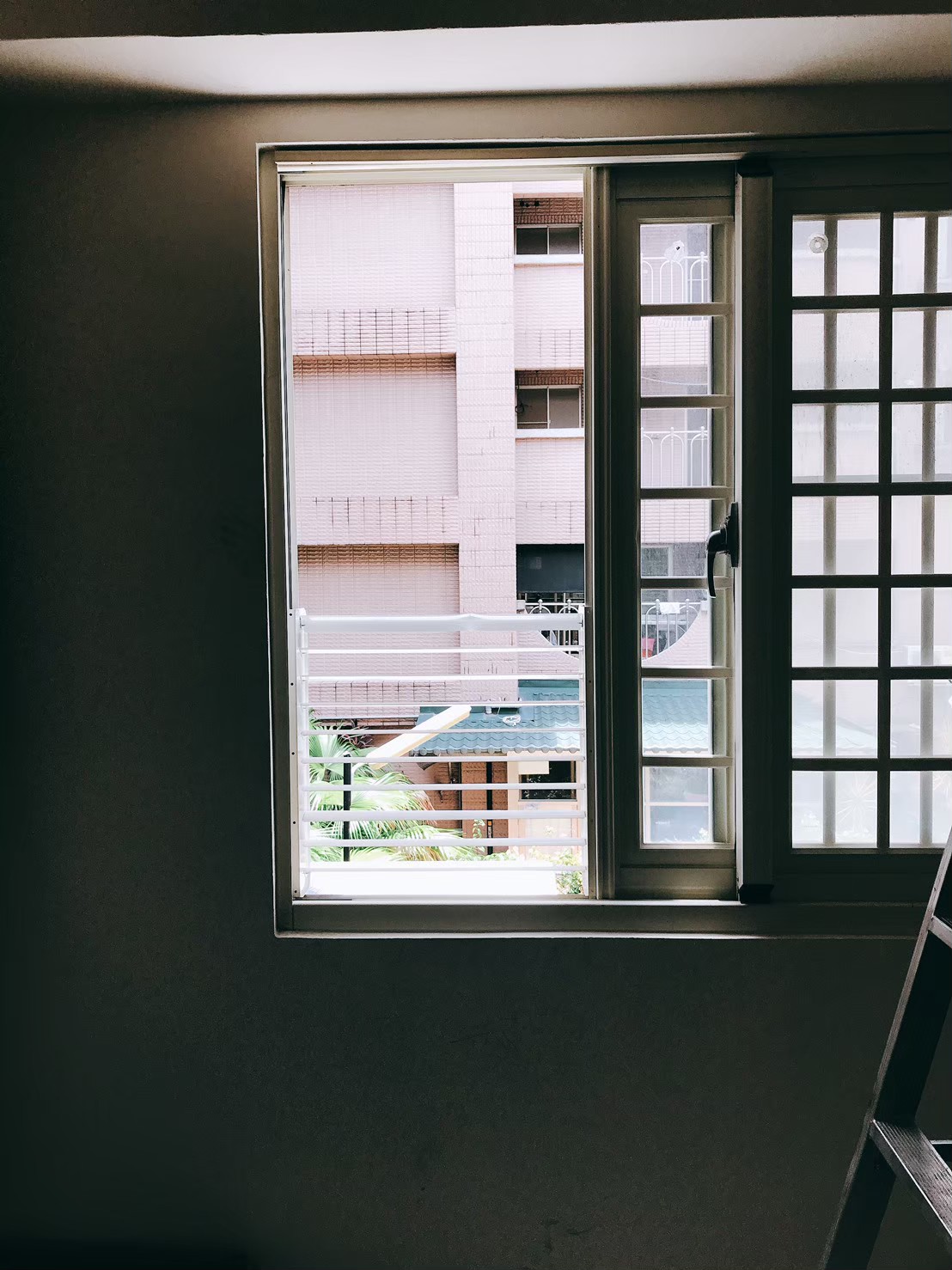

2.環境現況：坐落於道路旁，為了客戶隱蔽性，室內空氣不流通。
3.使用經驗：希望雪茄氣味不影響其他空間。
4.使用情況：希望室內有雪茄與餐酒的共同娛樂空間。
5.期待成果：愉快地室內雪茄與餐酒，不會影響街道的其他住戶。

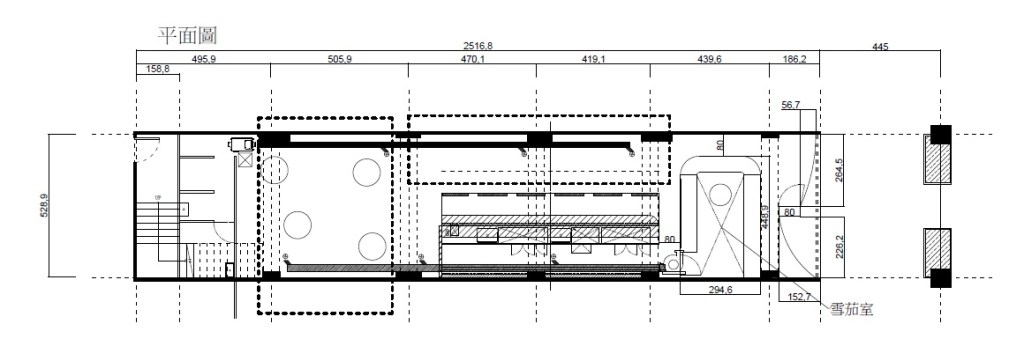

將空間分類
了解客戶需求後，讓嘉定從三個面向來剖析空間：使用度、功能性、汙染源
空間的使用度：人數多寡、流動量多寡、使用高峰多寡
空間的功能性：室內的事件發生有哪些、生活功能、辦公功能、娛樂功能
空間的汙染源：物品（帶入空間）、用品（空間中使用）、存物（長期擺放於空間）、殘留物（例如油煙、CO2……等）
吧台區域：使用度高、功能性低、汙染源低
座位區域：使用度中、功能性高、汙染源高（異味產生源頭）
玄關區域：使用度低、功能性高、汙染源低（味道不溢散）
與業主現場討論並了解需求，進而評估空間，透過設計來達到舒適度，

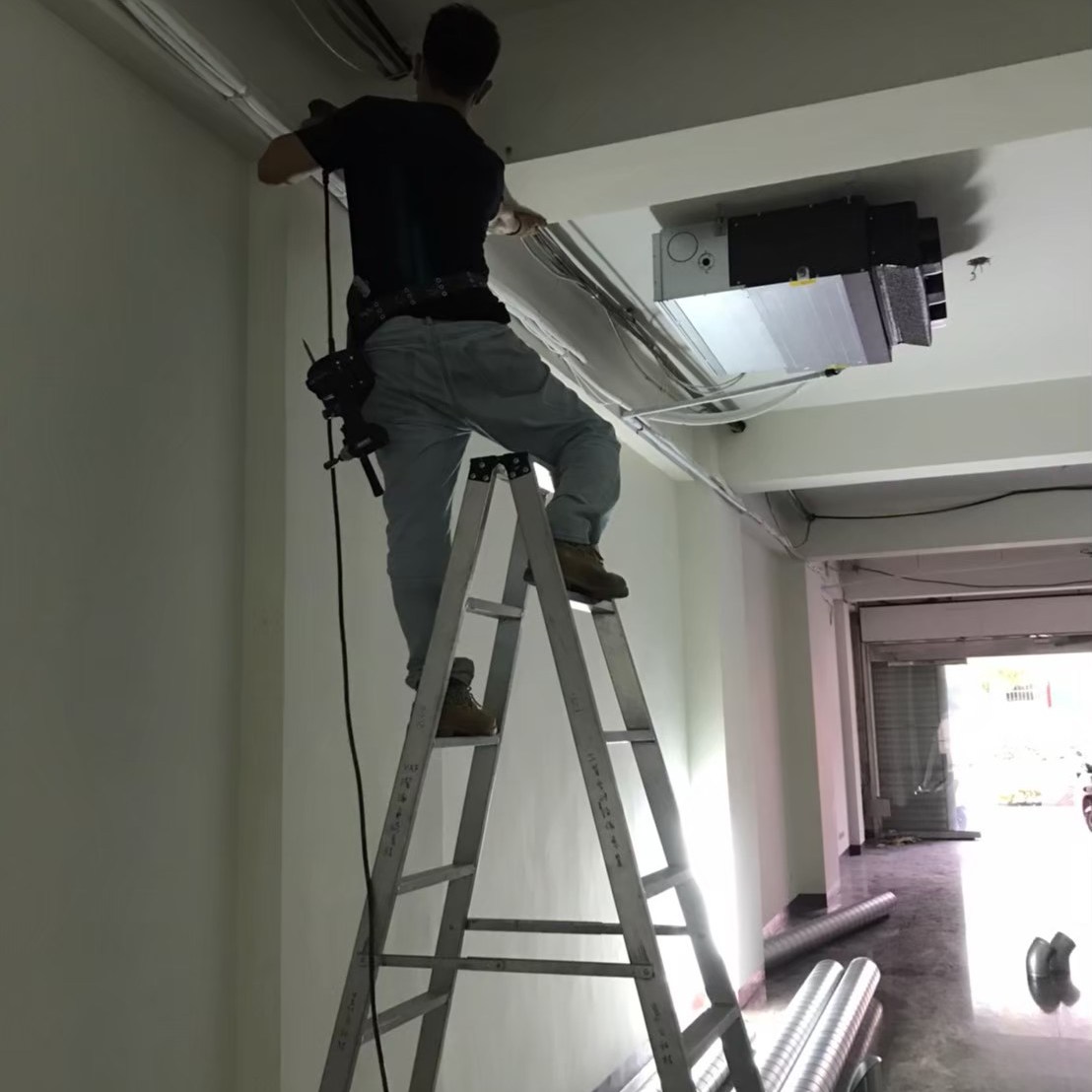

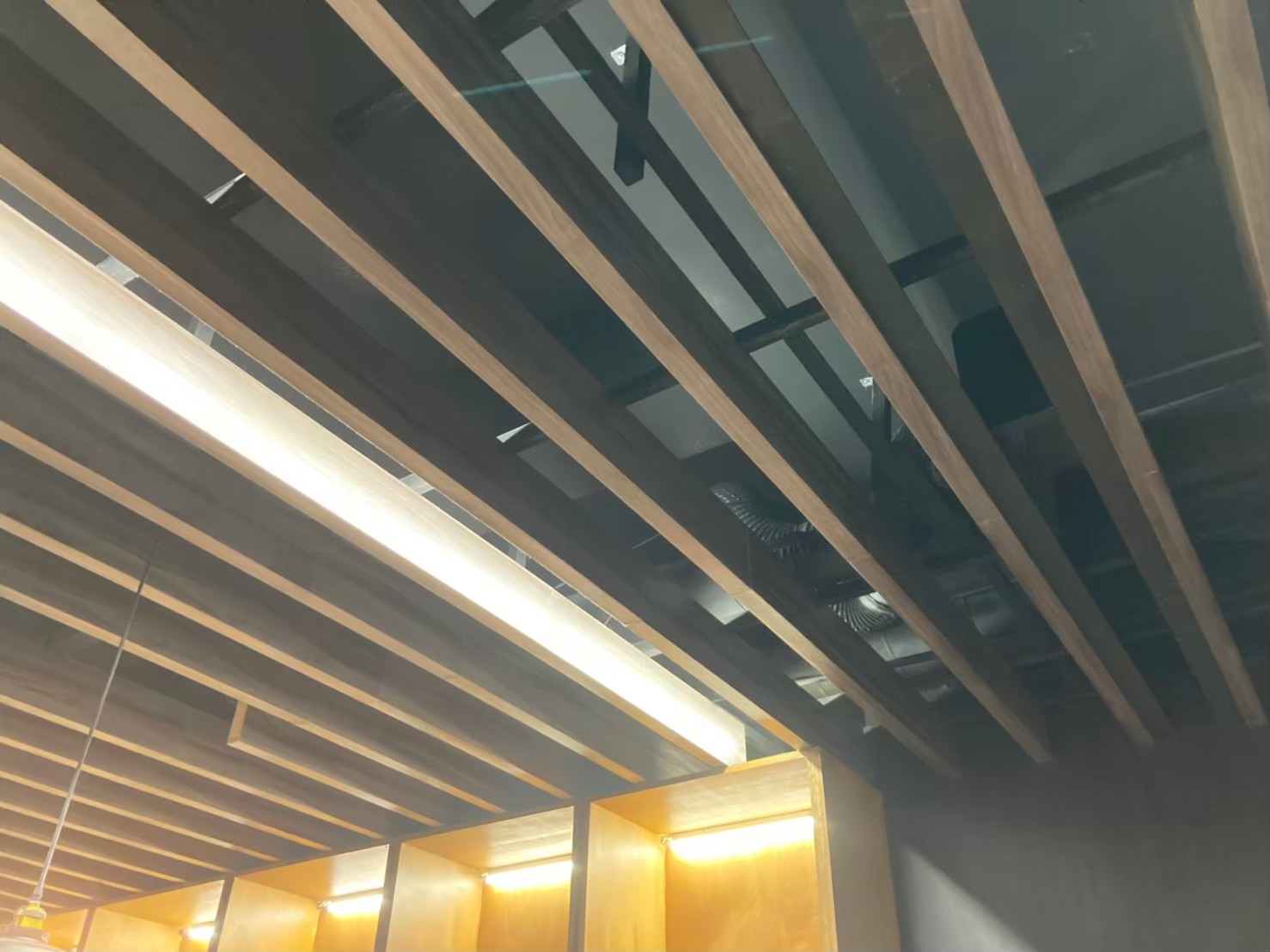

敲定的方案是排氣風機使用工業等級的設備，而進氣設備則擺放在一樓的天花板。
設計安裝
將此空間設計成負壓空間是無庸置疑，在室內雪茄的空氣設計中，
至少需要１２至３０次的換氣量，才能讓室內異味不溢散，
負壓空間的候選名單，以汙染源為主，依照汙染產生的數量與週期，規劃出適當且健康的換氣量，即是負壓的最大要點之一。

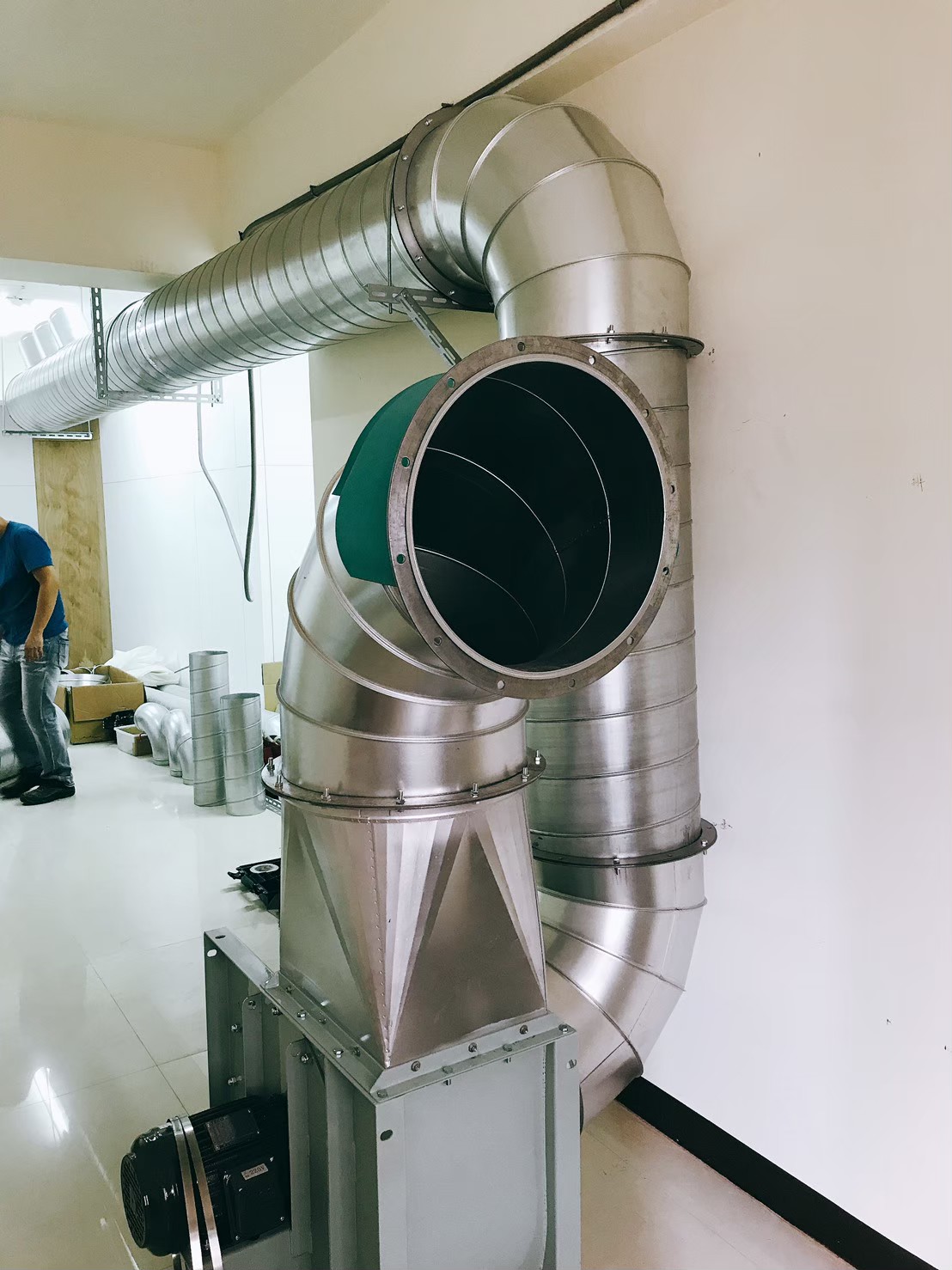

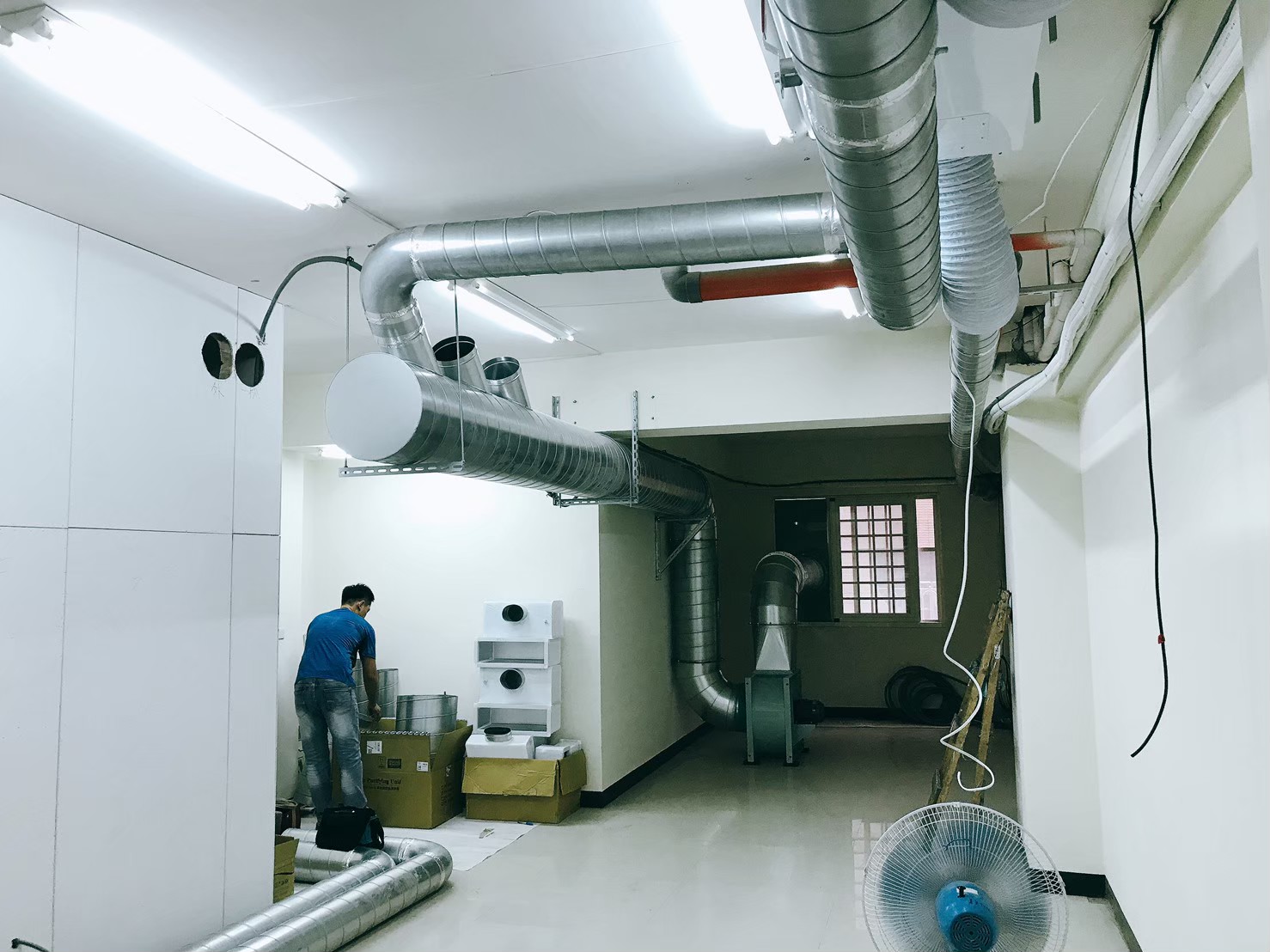

關於設備安裝，空間的規劃利用，同時也將日後維修的便利性也考量進去，將排氣的工業設備擺放在二樓，即使設備全運載，也不會蓋過一樓室內的輕音樂，同時在安裝設備時，也要避免產生共振現象。
空氣設計

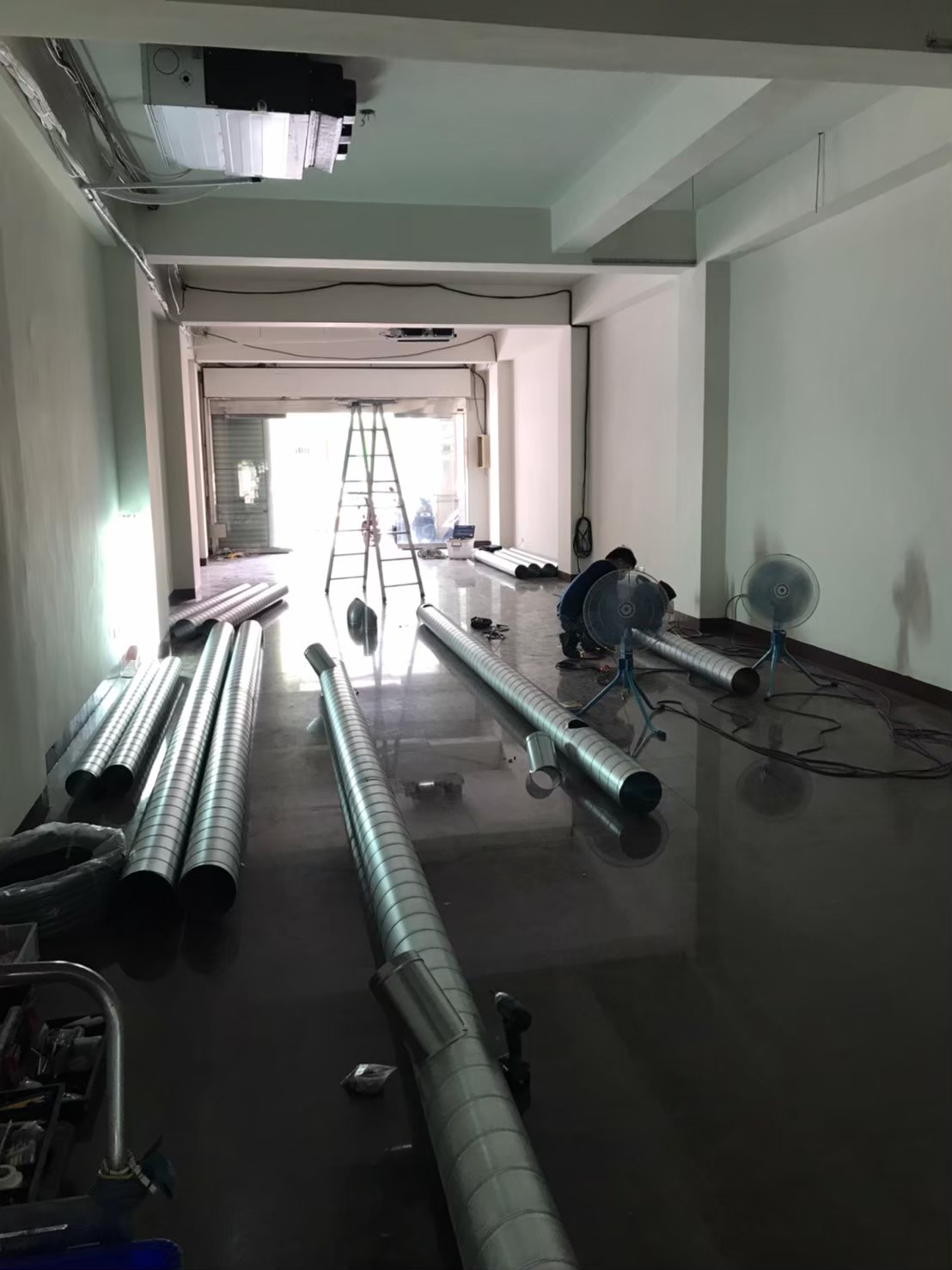

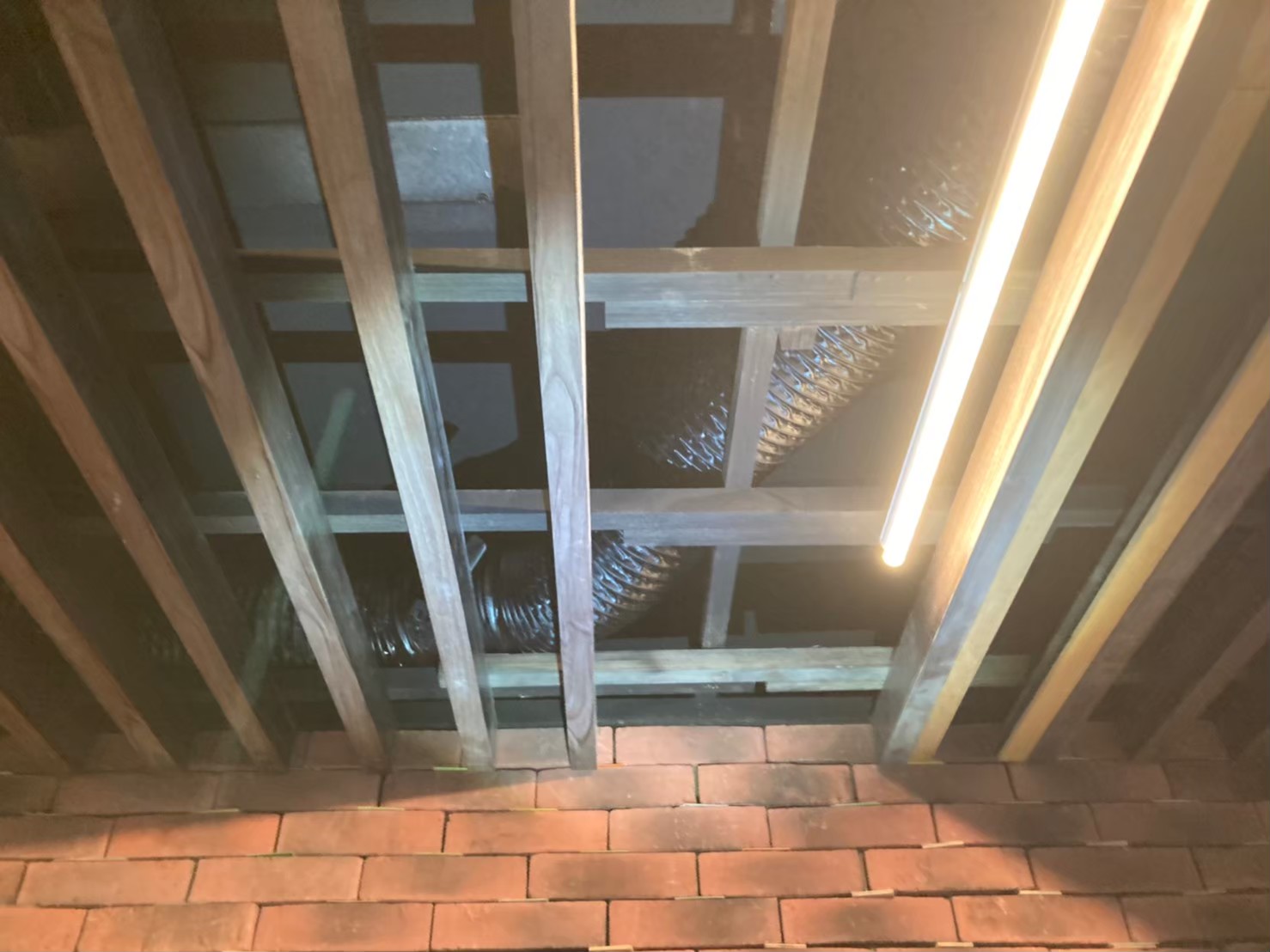

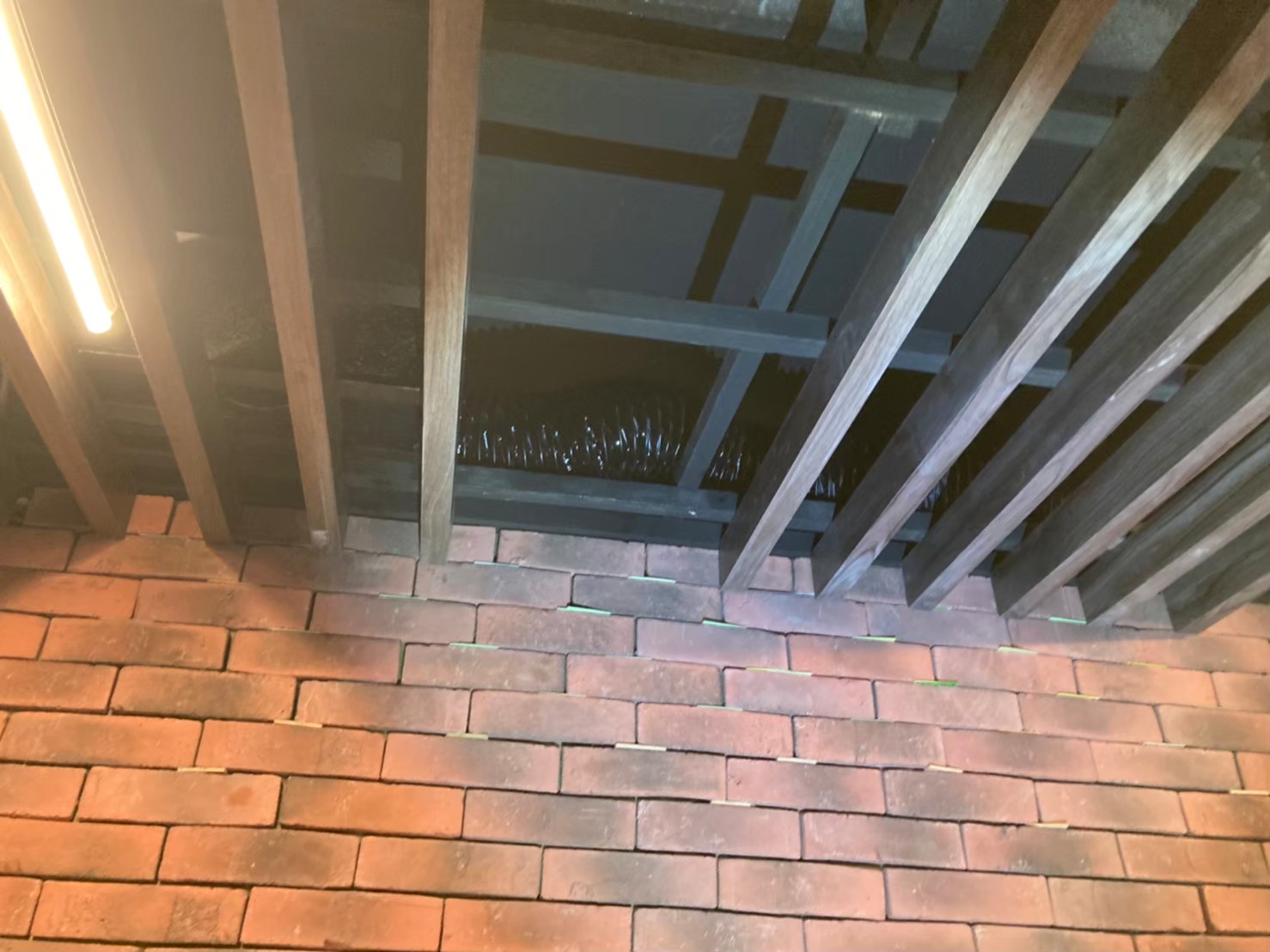

此案的空間十足，長形的空間很適合安裝VAF系統，但缺點是裝潢後的設計與規劃，為了讓客人有隱蔽性，無法讓室內空氣自然流通，因此進氣方面須利用長管路，將空氣分給各區域，如此風量才能足夠，並且讓風口與冷氣空調錯開不並列相連，避免產生冷凝現象。
此案中的雪茄室：最多異味污染的空間，嘉定希望在此空間的出入口:玄關區域，設定為正壓進氣，防止異味逸散到其他的空間中，同時也要注意與冷氣空調的位置。
而在吧檯位置，也設定為進氣的正壓區域之一，除了因為吧檯有座位，業主也希望在調酒師工作時，不會受太多煙霧與味道的影響。
為何不使用全熱交換器
關於空氣話題，一講到室內通風換氣，常使用全熱交換器作為主要換氣設備，
當室內空間有汙染與異味危害，全熱交換器就不太適合，
因為使用全熱交換器系統做熱交換配置，會將異味吸附在熱交換芯上，再藉由熱交換進出空氣交換，隨著新鮮空氣再次進入到室內空間成為二次汙染，同時因為髒汙的附著，全熱交換系統中的熱交換功能將會喪失。
當然也有過濾功能的熱交換器，但如果您有雪茄的使用需求，不建議使用全熱交換。
VAF系統有何不同
首先嘉定讓正負壓氣流導引氣流，並結合空氣過濾的方式，
將髒空氣和乾淨空氣的室內路徑分開，並且排氣量設計大於進氣量，
使得有限空間中所產生的汙染及異味，
可以隨著嘉定設計的路線排出室內，杜絕空間中有異味殘留的風險。

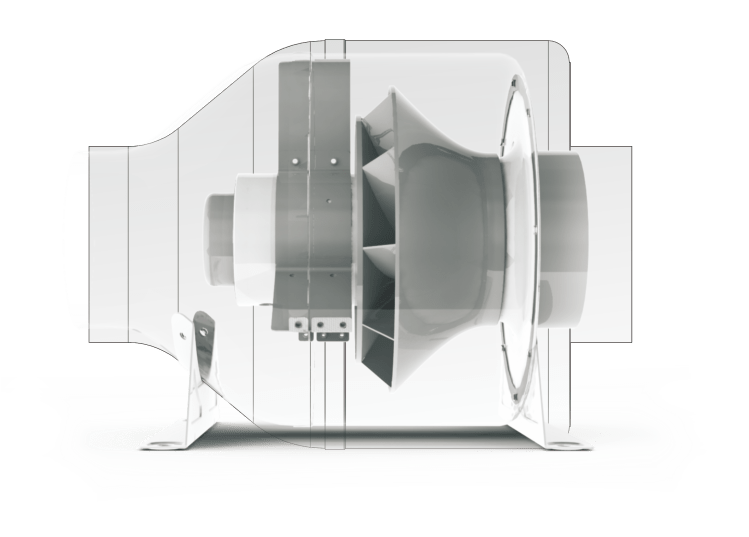

耐塵、低噪、高靜壓、大風量
無旋流耐塵設計、飛行器渦流原理設計
延伸閱讀：ＫＣ雪茄吧（台北敦南店）
結合智慧控制

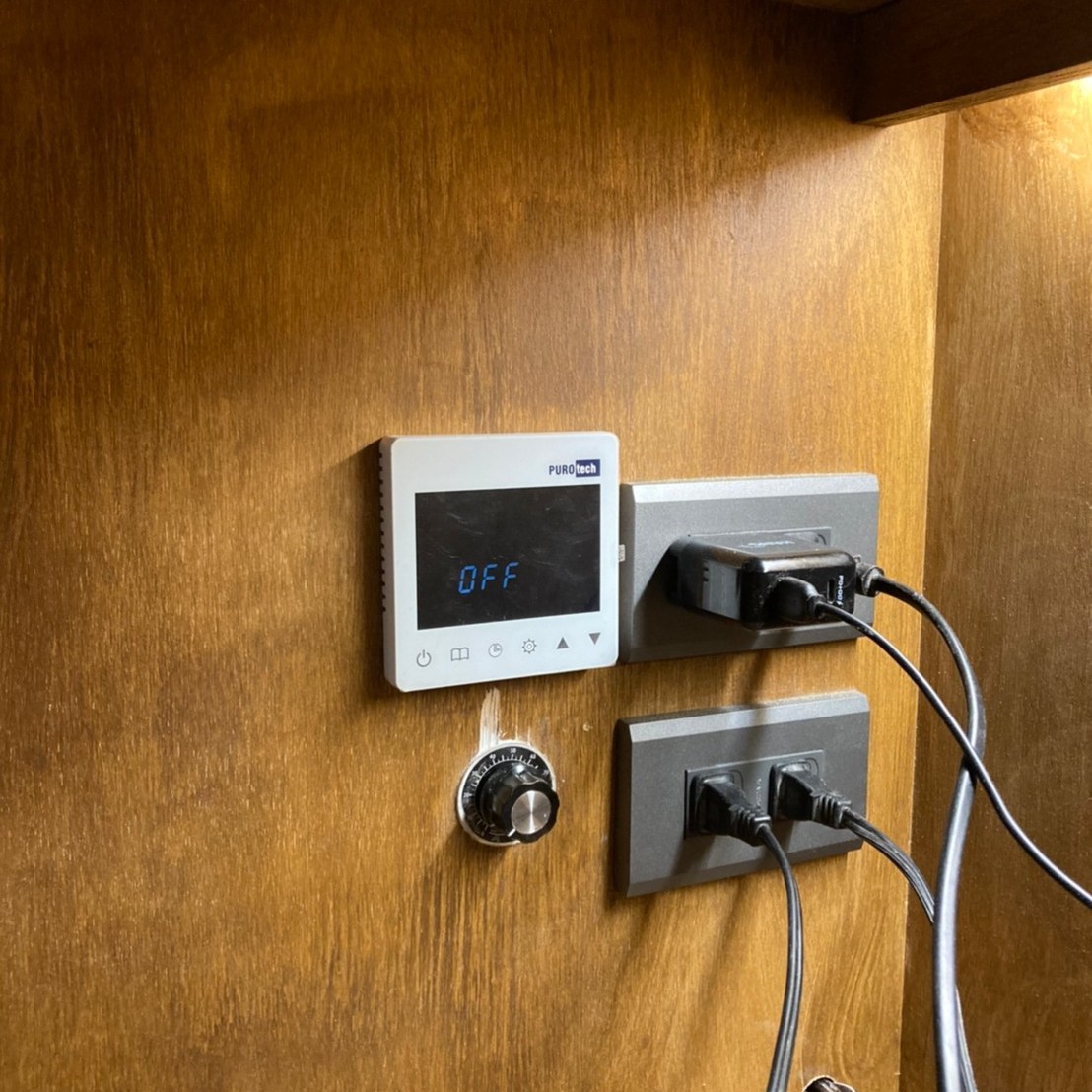

事先預留好的電路與控制開關預埋盒，預埋盒採歐規規格是８６ｍｍ長寬、４０ｍｍ深的正立方體，所以無法直接使用市面上的預埋盒，當然也可以使用市面上的歐規預埋盒，但要注意深度是否大於４０ｍｍ，
也有部分開關的安裝方式，是可以直接安裝於衣櫃或假牆之中，
只需要開７０ｍｍ長寬４０ｍｍ深的正立方孔洞，就可以將面板直接固定上。

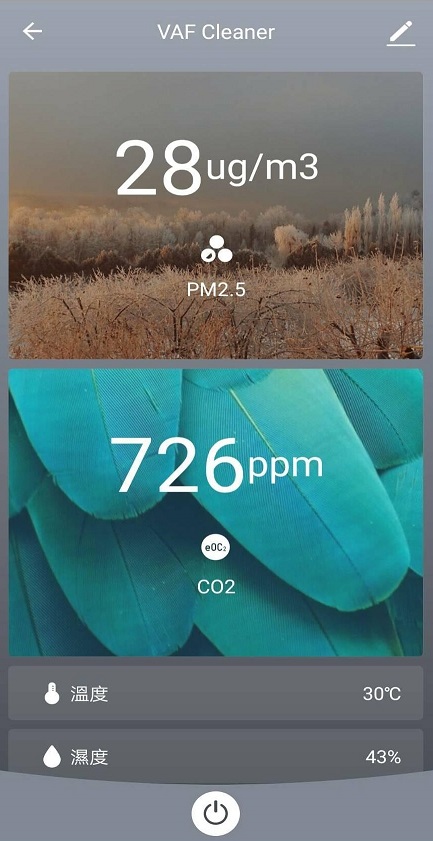

在智慧控制方面，嘉定會將正壓清淨機與負壓風機聯動控制，讓用戶人在戶外就能依靠手機監控辦公室的情況，室溫、濕度、空氣pm2.5含量，
而此面板還有偵測室內空氣功能，能依照室內空氣的情況自動控制，還有定時的功能，且一切都是可以利用APP去客製化，依照住戶需求去控制設定的。
延伸閱讀：關於ＡＰＰ空氣管家
ＶＡＦ系統的效果
室內所需要的室內空氣是流通的，正是VAF系統能提供的空氣設計。
雪茄產生的異味會隨著空氣流動且不會沾黏，但味道的影響很難依靠冷氣或電扇處理，因此VAF系統就變成了晚風沙發雪茄的首選。
關於室內空氣，如果有大量的汙染或煙霧產生，更能顯出ＶＡＦ系統中換氣的效用，
並且ＶＡＦ系統的設備都會安裝消音管，安裝在座位旁也不會有擾人的噪音產生。
完工後，能使用手機直接操作，且實施遠端監控。

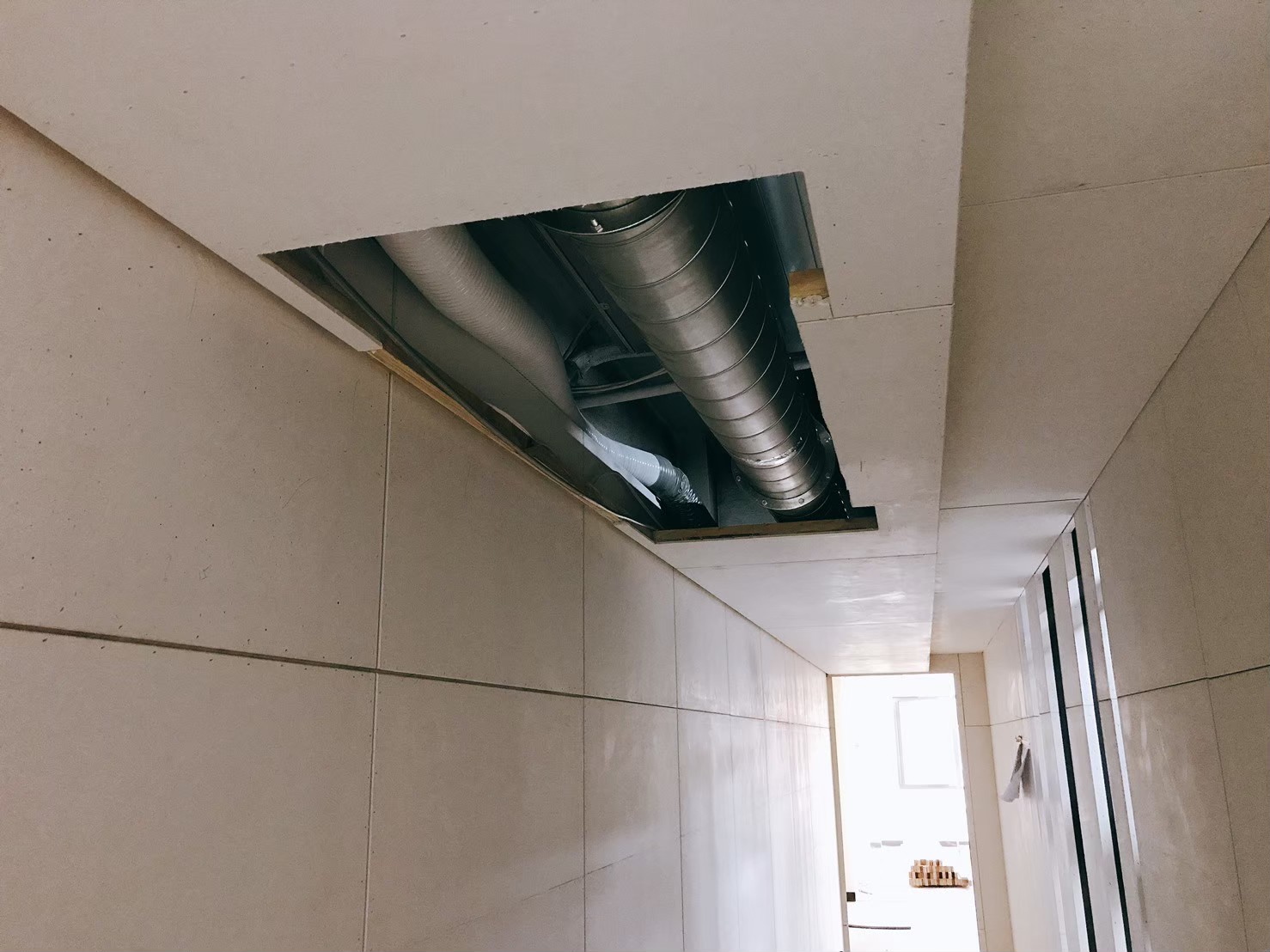

在此特別提醒，關於維修孔的尺寸，設備都必須可以拆下更換維修，
在安裝時切記要預留足夠大維修孔，以免日後更換濾桶、維修保養有疑慮。
