此案是位於台中的沃夫寵物店,籌備開張中!
店址位於 台中市南屯區公益路二段959號
對於異味的處理,是需要慎重規劃的,因此嘉定與十祚設計一起協作。
設計需求
1.案主需求:降低異味並提高空氣品質。
2.環境現況:業主重新翻修,對於寵物住宿空間很有想法。
3.使用經驗:過去曾使用他牌產品,效果有限,透過十祚設計協詢。
4.使用情況:預設狗屋貓屋都會住滿,走廊與梯間不必設計。
5.期待成果:讓住宿貓狗有舒適環境,同時員工可以愉快地工作。
將空間分類
了解客戶需求後,讓嘉定從三個面向來剖析空間:使用度、功能性、汙染源
空間的使用度:人數多寡、流動量多寡、使用高峰多寡、有無寵物
空間的功能性:室內的事件發生有哪些、生活功能、辦公功能、遊玩功能
空間的汙染源:物品(帶入空間)、用品(空間中使用)、存物(長期擺放於空間)、殘留物(例如異味)
員工室:使用度高、功能性高、汙染源低
貓屋: 使用度高、功能性低、汙染源高
狗屋: 使用度高、功能性低、汙染源高
如何設計安裝
由分類可看出室內的汙染源,在於圖中的貓屋與狗屋,而員工室只需要基本的換氣,
因此排氣的重點在於每一間的住宿空間,透過空間的計算與業主的討論,將風口數量擬定,並分配換氣量須達到10次以上。
達到健康空氣原則:
減少室內污染留存的時間,並設定足夠的進氣量,讓室內空氣確實地更換,

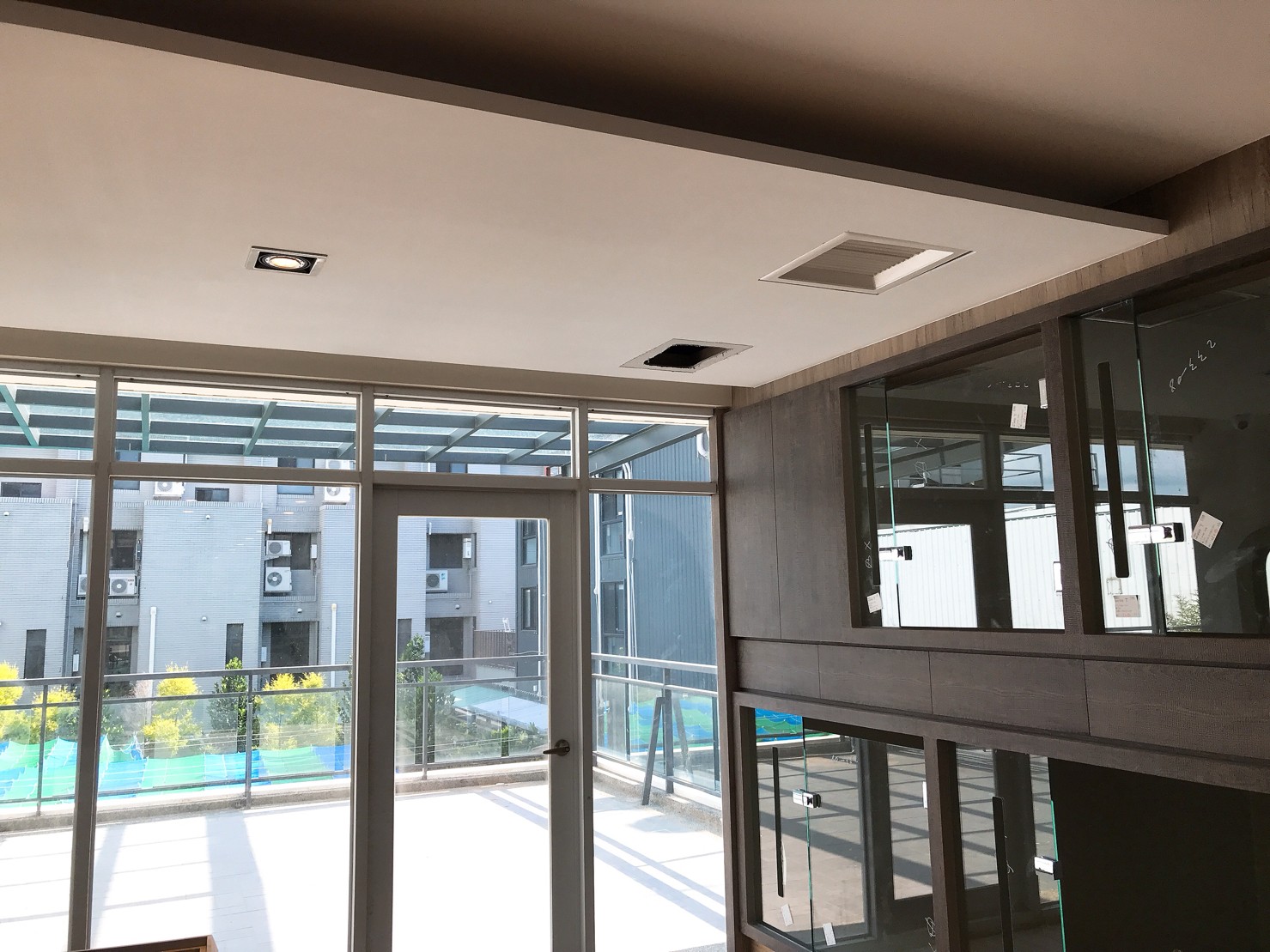

此案活動空間與員工室,也將過濾後的戶外空氣導入,空氣正壓清淨設備為圖中右側兩台綠色的「500」標示,受空間面積影響,因此需要使用兩台設備。
負壓設計
在此案的空間中,最需要排氣的地方是住宿區域。
在寵物住宿中,人與動物會長時間待在同一區域,舒適與健康缺一不可,空氣與空間的規劃上,十分注重負壓的空氣設計,不管汙染源為何,室內的異味,會嚴重影響空氣品質。
負壓排氣的設備是不可或缺的,而且因為住宿的關係,部分貓狗會有獨立空間,

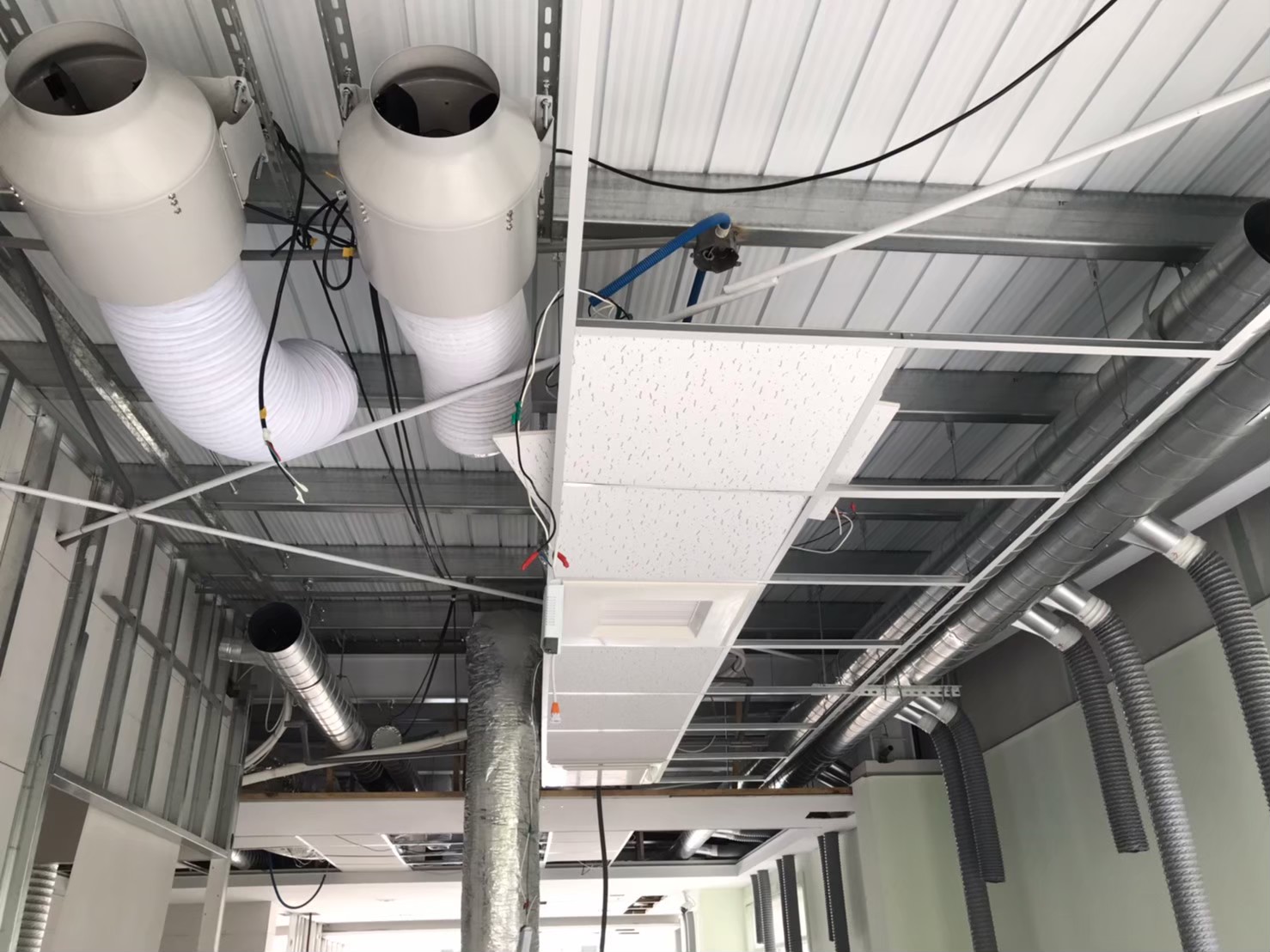

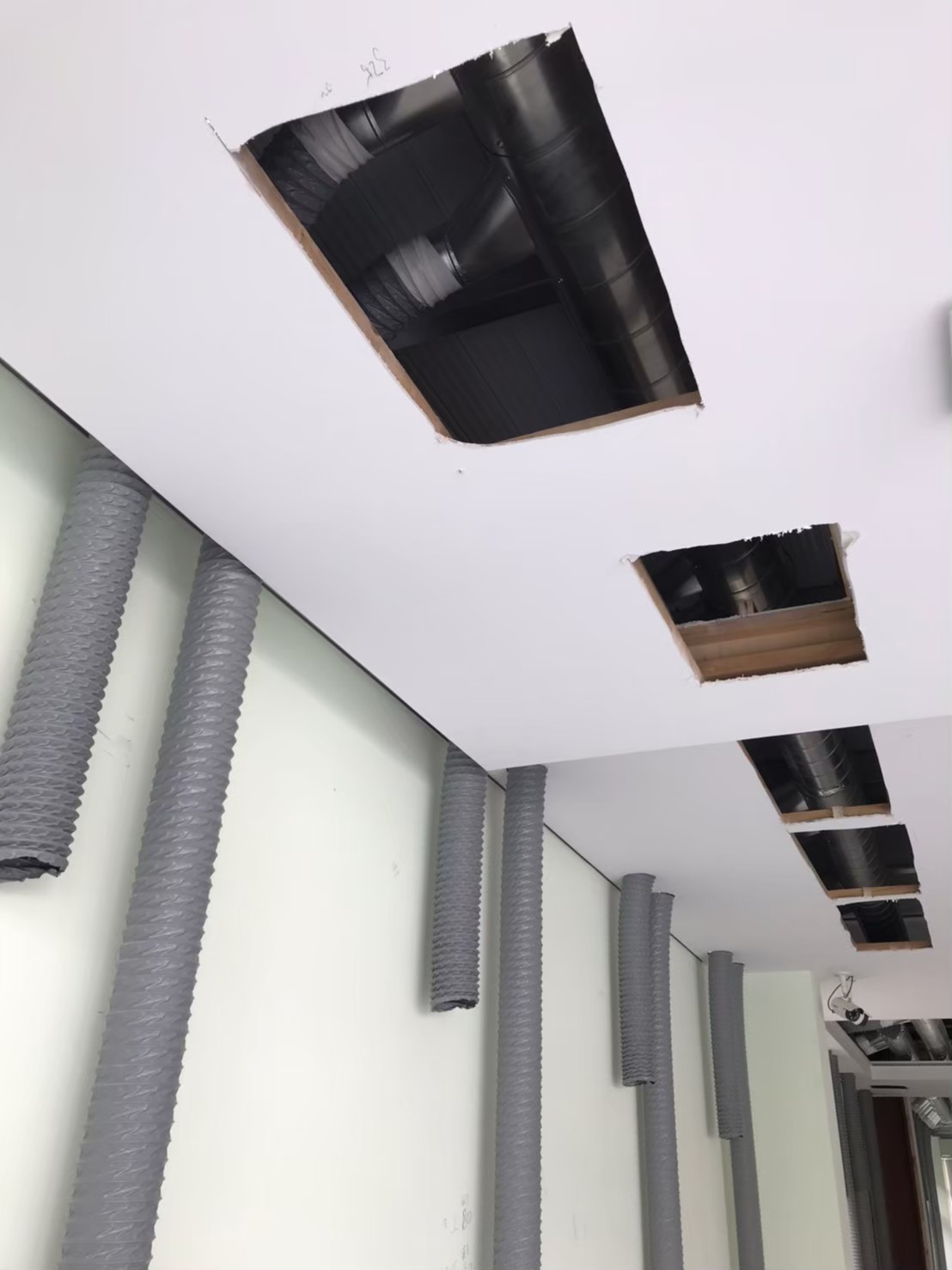

風管管材的選擇上,嘉定選用硬管安裝,才能將新鮮空氣確實送達每一個空間,

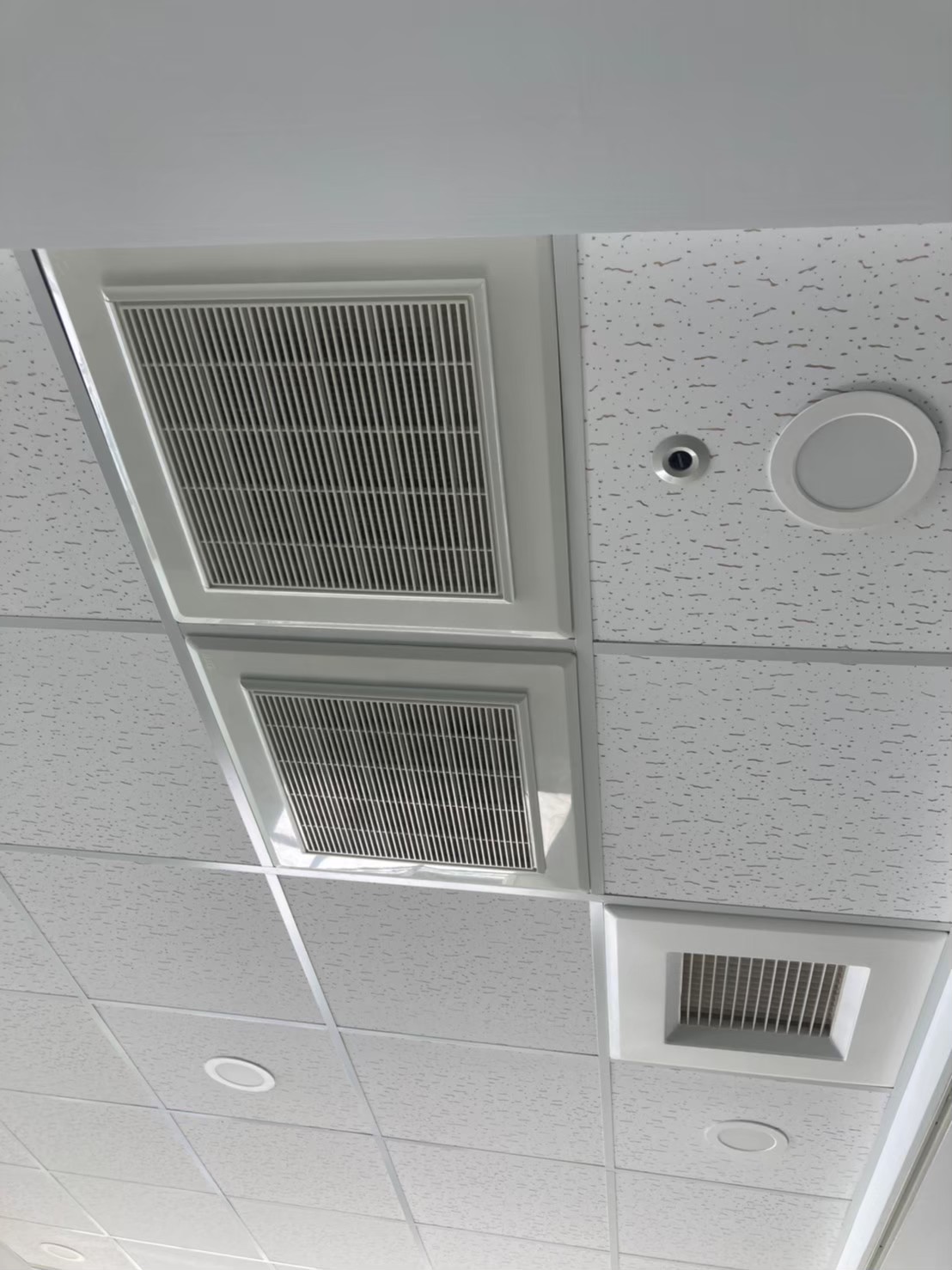

在管路與出風口的關係中,計算空間所需換氣量

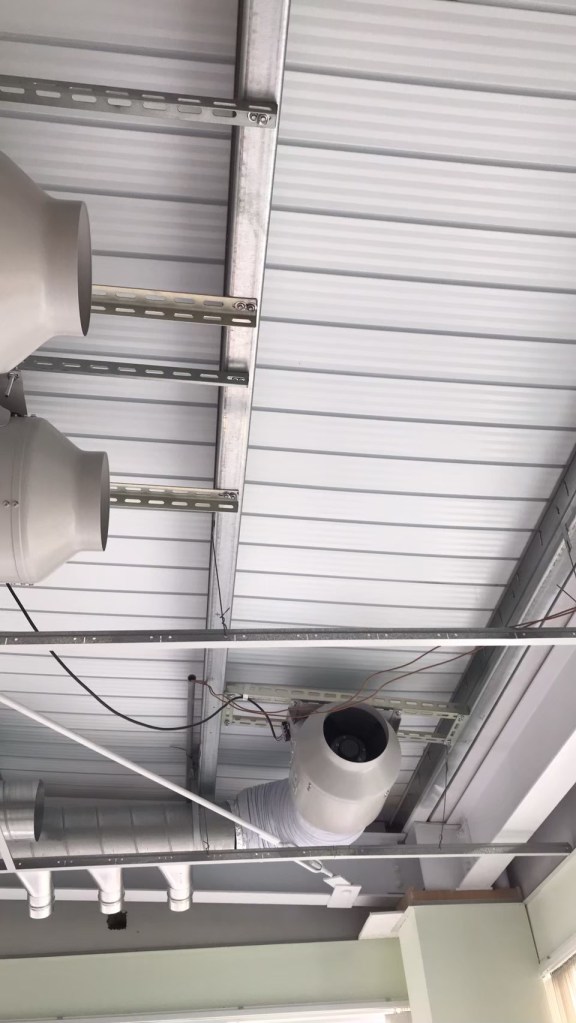

此案在排氣設備的擺放上,共設定了五台負壓風機,為空間提供了充足的排氣量。
VAF系統有何不同
首先嘉定讓正負壓氣流導引氣流,並結合空氣過濾的方式,
將髒空氣和乾淨空氣的室內路徑分開,並且排氣量設計大於進氣量,
使得設計空間中所產生的粉塵及異味,
可以隨著嘉定設計的路線排出室內,且杜絕此空間中有異味殘留的風險。
耐塵、低噪、高靜壓、大風量
無旋流耐塵設計、飛行器渦流原理設計
延伸閱讀:KC雪茄吧(台北敦南店)
設備控制

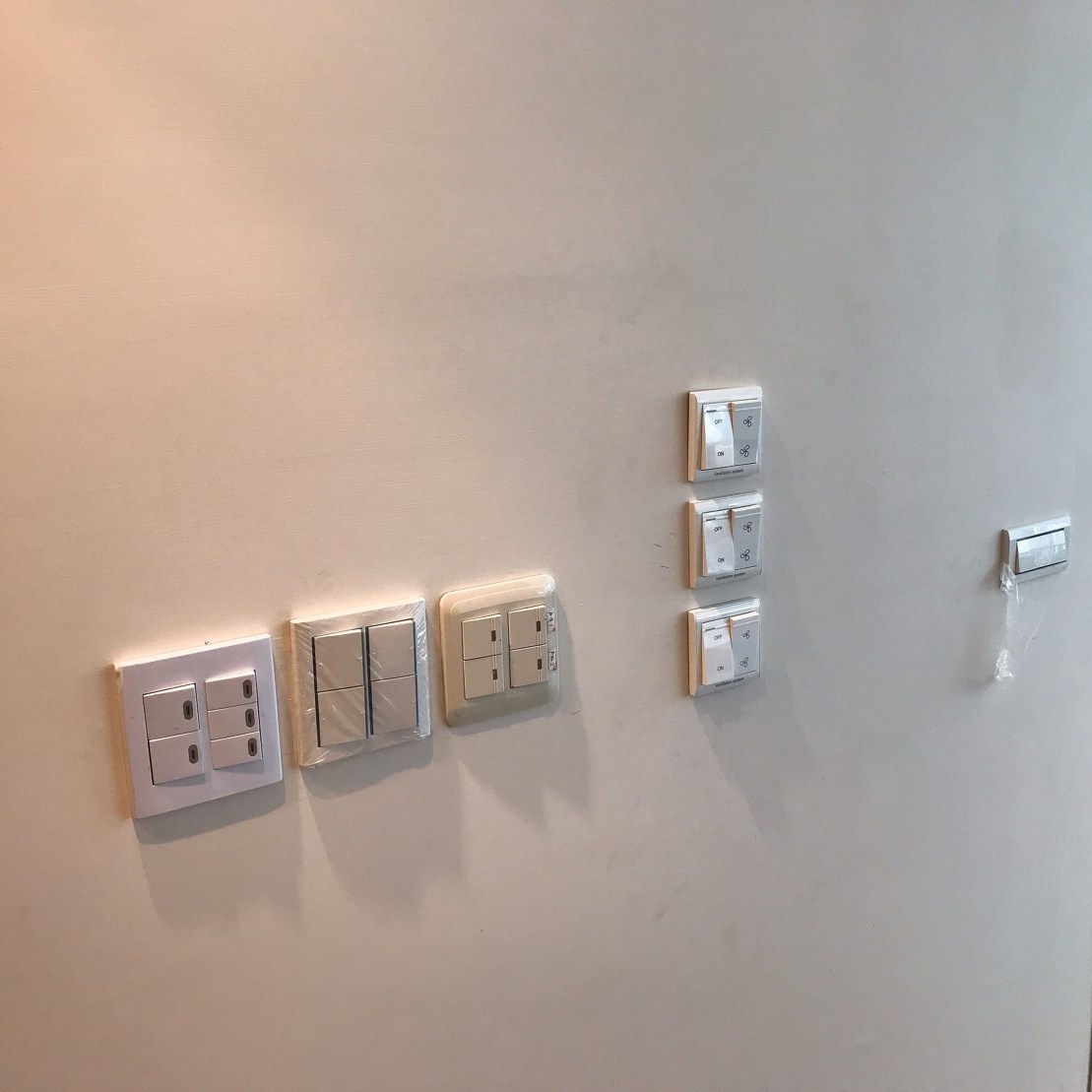

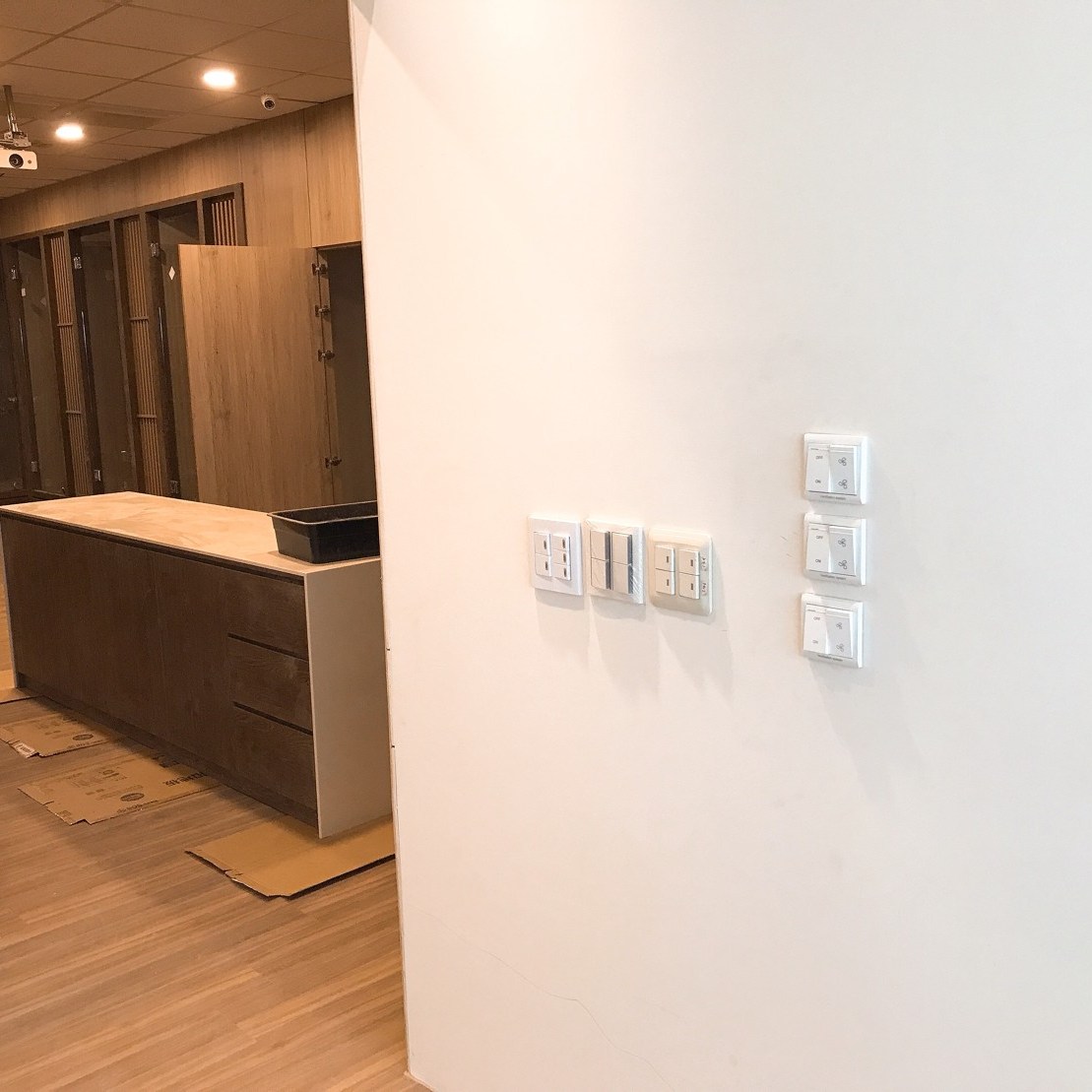

事先預留好的電路與控制開關預埋盒,此案中使用的是機械控制面板,
預埋盒採歐規規格是86mm長86mm寬40mm深的正立方體,
無法直接使用一般市售的預埋盒,
也有其他案例的控制開關是直接安裝於衣櫃或假牆之中的,
只需要開70mm長70mm寬40mm深的正立方孔洞,就可以將開關直接固定上。
機械面板是最單純的設備控制面板,在維修與使用上不會有問題產生,在安裝前設計師依照住戶需求去討論擺放。
延伸閱讀:關於APP空氣管家
VAF系統的效果
此案中首重的是空氣異味處理,利用VAF系統解決室內汙染的問題,通風換氣絕對是保持室內空氣品質的第一選擇。

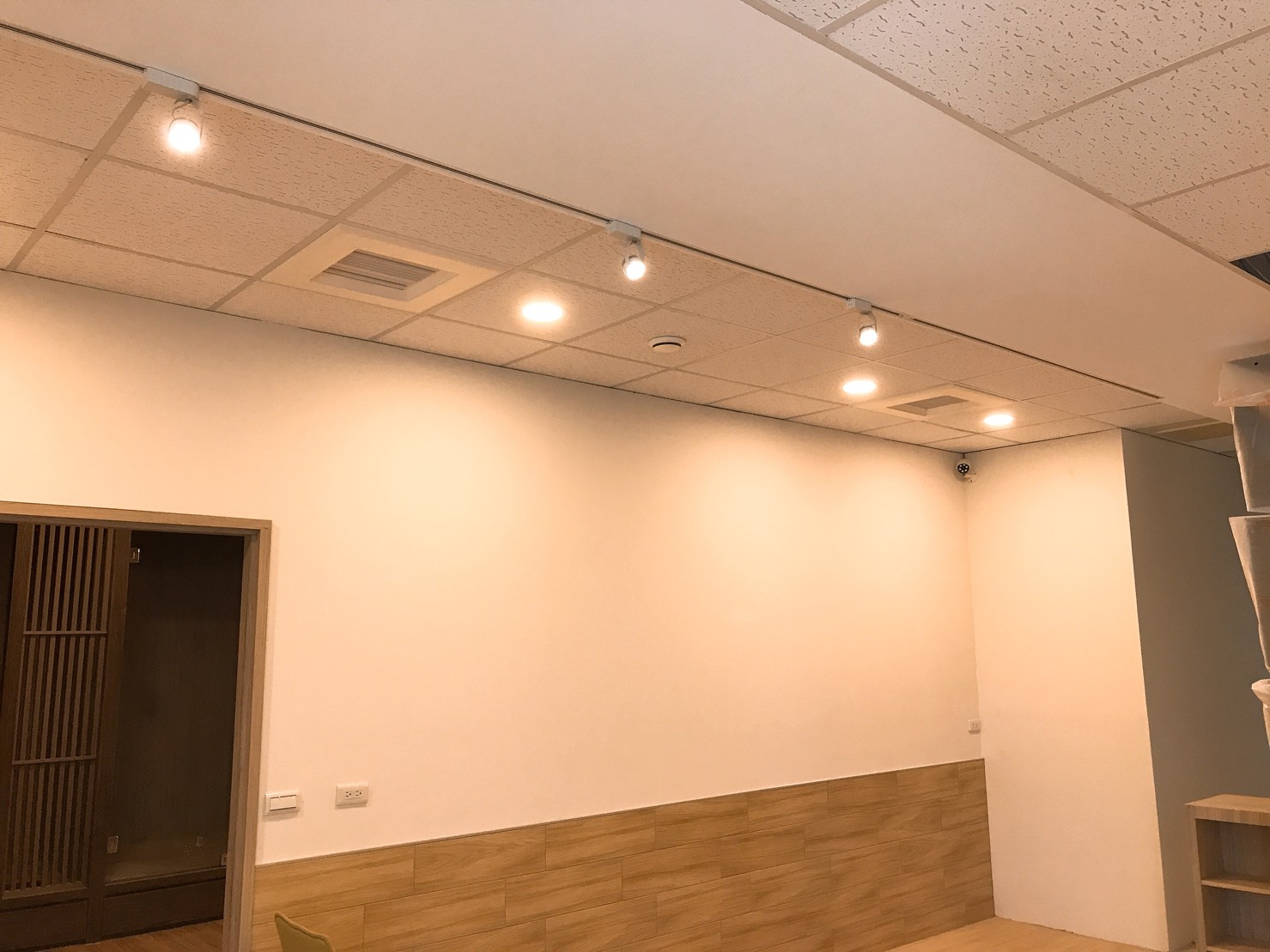

安裝後的空間,因負壓的效能調整較高,打開門窗會有空氣進來室內的感覺,
在貓狗住宿空間的規劃上,業主與設計師十分願意配合VAF系統的管路,讓嘉定的施工更能符合負壓與正壓的空氣設計,其裝潢與美化,不禁羨慕日後居住其中的毛小孩。

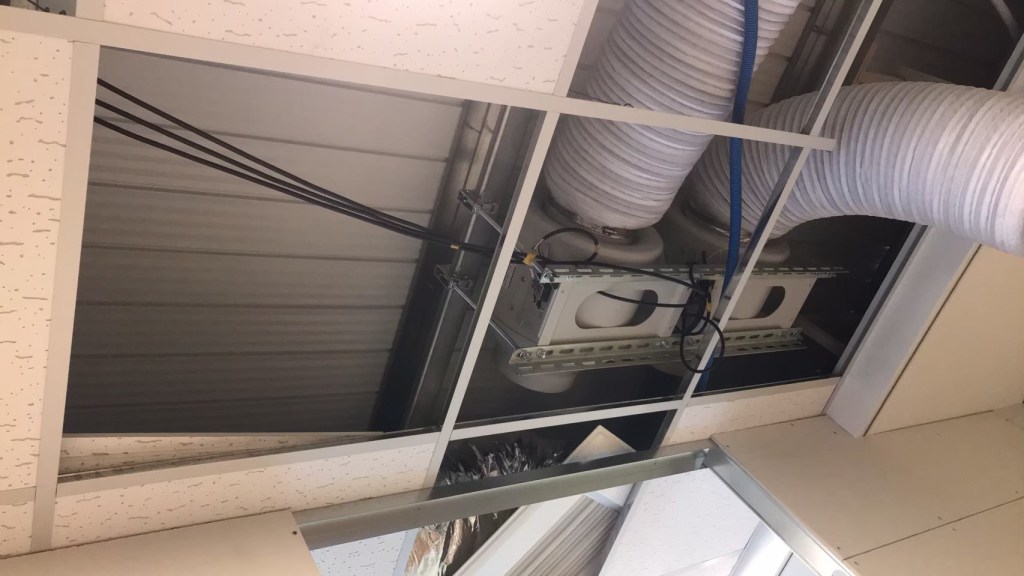

在此特別提醒,如上列施工所記錄的,設備都必須有空間可以更換濾桶,

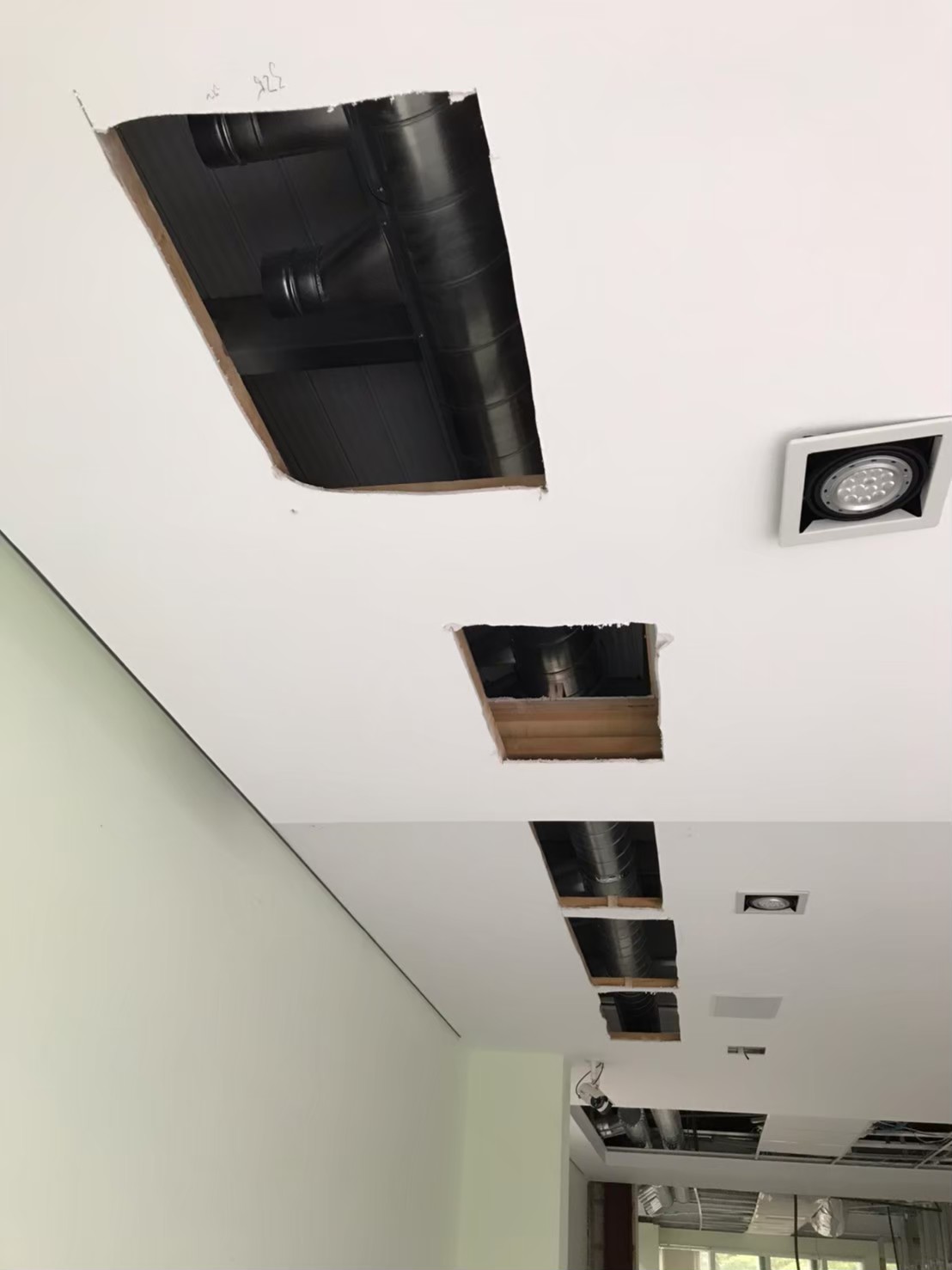

在設計時切記要預留足夠大維修孔,以免日後維修保養困難。
